【導讀】LED是一種單向電流型固態半導體發光器件，它是傳統二極管的一個分支，而目前LED存在的問題主要體現在LED驅動電源上面，可以簡單地歸結為三點：散熱設計、靠性設計以及調光兼容性設計。本文將分別介紹這三個問題的設計要點。
LED是一種單向電流型固態半導體發光器件，它是傳統二極管的一個分支；因此LED也具有二極管的特性：工作結溫必須在規定的范圍內，以保證其正常工作壽命；只有當其承受的電壓超過正向電壓時，LED才開始有電流通過，并發光；作為發光器件，LED照明還具有其它特性：
1) 照明要求： a. 電流的調節精度要高； b. 沒有閃爍和眩光； c. 電流的紋波要穩定。
2) 散熱設計要點： a. 非隔離驅動器便于散熱器的設計和成本控制； b. 高效率的驅動器，減少功率耗散； c. 過熱調節，調節輸出光通量當溫度超過安全結溫時。
3) 安全可靠性要點： a. 任一器件發生故障(短路、開路、浮動)均應導致LED照明的關斷保護； b. 可靠的過熱過流保護； c. LED開路和短路保護。
當然，要普及LED照明到千家萬戶，成本是最重要的考慮因素，LED產品既要可靠還要體積小巧，并且高效、低成本。

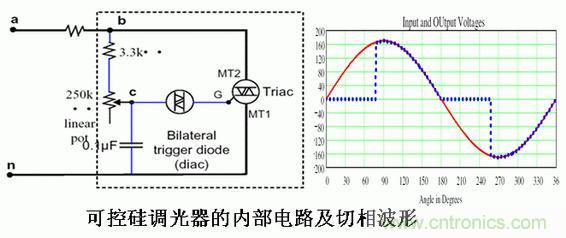

上圖是可控硅調光器的內部電路及切相波形。
圖二顯示的是簡單Bleeder電路中可控硅保持電流不夠產生的多次導通。
圖三顯示的是控制電路LED調光照明應用中的難點
圖3 是控制電路LED調光照明應用中的難點
相比于傳統的白熾燈，LED照明具有環保、光效高和壽命長的優點。但在完全取代帶有入墻式調光器的白熾燈方面，LED照明尚存在兼容性差的缺點。傳統的調光器用于驅動純電阻負載，調光器種類繁多，包括前沿切相調光器、后沿切相調光器、智能調光等等，而且功率都比較大(200W~600W)，需要提供阻性或類阻性的負載才能使調光器穩定工作；當連接容性負載時，調光器可能無法正常工作。 針對可控硅切相調光器，憑借簡單的泄放電路(BLEEDER)去配合規格各異的可控硅調光器工作，很難讓人滿意。傳統調光器功率都比較大(200W~600W)，可控硅需要一定的保持電流維持其導通，而在小功率的LED驅動應用上，一般不能保證有足夠大的輸入電流去維持可控硅穩定工作。這樣就有可能出現多次導通，因而供給LED驅動的電壓及切相信號就不穩定，如果調光信號處理不好則會造成LED閃爍。
另外，在歐美市場上，后沿切相型的調光器和鹵素燈也有廣泛應用。鹵素燈需要電子變壓器進行恒壓控制及軟啟動以提高可靠性，但是鹵素燈發光效率也遠不如LED燈，因此很多使用者也很想選用可調光的LED去替換鹵素燈及電子變壓器。 由于后沿切相的調光器需要和電容性的電子變壓器匹配，它的設計和工藝較普通的可控硅調光器更為復雜，內部有精準的時間常數電路去控制場效應管的關斷而達到后沿切相的效果，還需要穩定的電壓供這些電路工作；因為這種調光器中使用的開關器件是場效應管，一般都會并聯上較大值的X電容以保護場效應管，這樣就加大了在正弦波下降沿切相時的檢測難度。因此，針對后沿切相調光器設計的LED驅動，既要能夠在任何切相位置保證調光器內部電路工作，又要能夠提供很低的阻抗去準確檢測切相位置，而且不能影響LED驅動的轉換效率。
