【導讀】由于通過以太網獲得供電的電子設備無需依靠交流電，而且系統的整體成本也較低，因此 PoE 解決方案很快便大受市場歡迎。以網絡電話為例，采用不中斷電源供應 (UPS) 技術可以保證供電更穩定可靠，不易出現浪涌電流、盜電、電力中斷等情況。此外，世界各地都普遍采用 RJ-45 連接器，因此各地的 PoE 設備可以兼容。
采用 PoE 技術的電子設備不但具有管理上的靈活，而且還具備遠程通、斷電能力。 但以太網集線器的供電量以及以太網電纜的電流傳輸量畢竟有限。為確保兩者不出現過載，國際電子電氣工程師協會(IEEE) 特別為需要通過以太網獲得供電的負載制定 802.3af PoE 技術標準，確保有關負載的電氣特性符合標準要求。
Sat Mar 10 2007

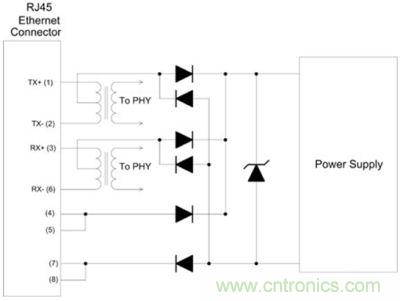

圖1：利用CAT-5電纜饋電
符合 IEEE 標準的用電設備操作模式
供電設備 (PSE) 可以利用特征檢測功能，測量電纜阻抗的大小，以確定用電設備 (PD) 是否已連接。供電設備可以根據其內部設定作出判斷，若阻抗的測量值介于23.75kΩ ~ 26.25kΩ，便可斷定已連接用電設備。PoE設備的操作模式次序見圖2。

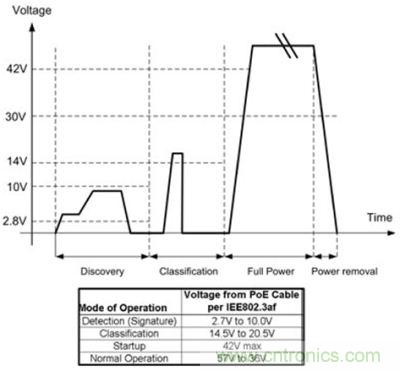

圖2：PoE設備的操作模式次序
若電壓超過 23V，供電設備執行欠壓鎖定 (UVLO) 功能，以防出現不理想的特征電阻，確保用電設備的電壓升至最高值之后，才為輸入電容器充電以及將輸出電壓穩定在指定的范圍內。此外，用電設備也可將有關其用電級別的資料直接通知供電設備。欠壓鎖定一旦解除之后，控制器的接口電路便會為負載電容充電。這個負載電容是專為開關模式電源供應而設的輸入電容。為了確保充電過程不會失控，主功率場效應晶體管的電流規定不可超過 450mA ，并且浪涌限流值可另外設定。
但由于許多新一代 PoE 設備所需的供電量往往超過目前的規定標準，因此 LM5072 芯片設有特別的功能，容許芯片利用輔助電源提供的供電，而且最高電流可以設定為 800mA，使供電可高達 25W。
[member]
[page]
適用于 PoE 供電系統的典型DC/DC轉換器設計
從線路布局的角度看，反激式轉換器非常適合于 PoE 供電系統，而事實上反激式轉換器也最受歡迎。反激式轉換器不但設計極為簡單，而且兼顧了成本和效率，適用于隔離式的多輸出供電系統，可為典型的應用提供低至幾W、高至 20W ~ 30W的輸出功率。
雖然進行低功率操作時，反激式轉換器通常都采用非連續導電模式 (DCM)，但連續導電模式 (CCM) 的效率最高，因為以某一輸出功率為基準作比較，初級線圈場效應晶體管的均方根 (RMS) 電流較小。一般來說，采用非連續導電模式操作有兩個理由，其一是可以采用較小的變壓器，此外，又可將控制傳送函數的右半平面零 (right half plane zero) 移到足夠高的高頻區，以便將不利影響減至最小。
至于PoE供電系統的供電量及輸入電壓范圍，我們只要作出幾個簡單的運算，便可得出以下的結論 ：右半平面零處于足夠高的高頻區內，因此不會構成任何問題。以連續導電模式為例來說，反激式轉換器的右半平面零的頻率下限可以利用以下公式計算 ：
在上述公式中，Vin為輸入電壓、D為初級線圈場效應晶體管的占空比、Iin 為平均輸入電流，而L則為變壓器的磁化電感。上述應用實例若采用連續導電模式操作，變壓器的磁化電感值一般均設定為100mH。若最低輸入電壓為26V、最高輸入電流為360mA，而初級線圈場效應晶體管的相關占空比數值為0.4，若根據以上的數值運算，右半平面零無論在任何操作情況都會處于64kHz的頻率下限。對大部分PoE設備來說，這個頻率下限對反饋補償器的設計只會有微不足道的影響。
由于LM5070、LM5071及 LM5072等幾款控制器是高度集成的電路，因此供電系統只需添加極少的外置元件，便符合IEEE802.3af 標準的要求。圖 3 是 PoE 供電系統的典型應用電路圖，圖中的電路采用LM5072 芯片。這是一款內置 100V PoE 用電設備接口并可支持后備電源的 PWM 控制器。采用 LM5072 芯片的好處是用電設備在選擇供電來源方面有較大的靈活性，例如不同配置的用電設備都可利用后備電源的供電，其中包括交流電。

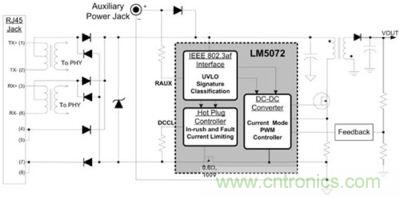

圖3：采用LM5072控制器的PoE供電系統的典型應用電路圖
以采用連續模式反激式轉換器的電路布局為例，采用快速 PWM 電流模式控制器會較為理想，因為這樣不但可以控制及限制輸入電流的流量，而且還可穩定同一電路的輸出電壓。此外，我們也可調節功率晶體管的占空比，以便控制線路及電流的瞬態響應。占空比的大小取決于輸出電壓的誤差及鋸齒波形，而兩者都取決于流入外置電流傳感電阻的初級線圈電感電流。
我們可將電流傳感信號與內部參考電壓加以比較，以便為每一周期設定限流值。我們也可為電流斜波信號提供內部斜率補償，以便解決占空比超過 50% 時分諧波振蕩所產生的內部不穩定問題。
反激式連續導電模式不但設計簡單、成本較低，而且還可發揮極高的效率，是 PoE 設備普遍采用的設計方案。
