目前，國內的醫療設備大多采用220V市電供電。由于各種不同類型的醫療設備供電需求，目前使用最多的是集中式供電結構。即由一個集中的電源變換器產生所需各種電壓等級的輸出電壓。由于它成本低廉、效率高、輸出電壓可調整、輸出噪音小、動態響應快等非常適合醫療類設備使用，是醫療類設備目前使用最多的一種供電方式。醫療設備電源方案確定需要考慮下面幾個問題。
安全與隔離
安全與隔離是普通商用電源與醫療用電源的一個重大差別。通常，除了一些實驗分析類儀器，醫療設備大多安裝在病床或手術臺附近，離人和操作者的距離比較近，外殼常常會被觸及到。醫療設備內部有各種各樣的強，弱電的部件，如果強弱電之間的隔離或者是外殼材料絕緣有問題，就會非常危險。安全測試方面一般醫療設備電源都必須得到UL60601-1、C-UL、EN60601-1等安全認證。輸入輸出端必須要4,000V以上的隔離電壓，而且要求對地漏電流低,符合安規爬電距離要求。而對于強電部分需采用雙重絕緣，尤其有可能與設備外殼接觸的部分更要加強絕緣設計。
電磁兼容性和抗電磁干擾能力
要為醫療類設備選擇或者搭建一個好的供電系統，必須注意提高電源的電磁兼容性和抗電磁干擾能力。主要要從以下幾個方面來考慮：
設計。PCB 的設計和布局，一般的電源中都會包含一些高頻信號，PCB上的任何印制線都可以起到天線的作用，印制線的長度和寬度都會影響其阻抗和感抗，從而影響頻率響應，及時通過直流信號的印制線也會從臨近的印制線耦合到射頻信號并引起電路的問題。所以醫療類電源必須選擇大品牌，具有很強研發實力的公司的產品，這些產品在設計和生產工藝方面都能保證良好的品質。
屏蔽。為了抑制開關電源產生的輻射，消除電磁干擾對醫療設備內其他電子設備的影響，最好的辦法就是對電源的磁場進行屏蔽，然后將整個屏蔽罩與醫療設備的機殼或地連為一體，這是個事半功倍的辦法。
認證。現階段一般醫療設備類電源都需要經過FCC-B、CISPR22-B、EN55011550226120461000等電磁兼容性及抗電磁干擾能力測試。選擇完成這些測試的產品不僅能確保不對設備內其它電子元器件產生電磁影響，而且能減少醫療設備研發周期及推向市場前的受檢時間。
尺寸及高功率密度。目前醫療類設備除了向多功能、高檢測和調整精度方向發展外，更小尺寸及便于攜帶也是一個發展方向。這就要求醫療設備電源必須在更小的板載面積條件下?lián)碛懈叩墓β瘦敵觥xcelsys目前單位面積的功率密度可達17W/in3，體積非常小，現在已經成功運用于多種便攜醫療設備和車載醫療設備。更多模塊電源信息請聯系中電華星技術研發團隊。
特殊應用。目前市場上的集中式供電電源產品大多是標準輸出，即使有部分電源產品可以通過外接電路的方式進行輸出調節，調節范圍也不大，而且穩定性也存在問題。如果碰到了低電壓、大電流或者極高的直流電壓情況該如何處理，當然可以采用定制方式，但價格相當高，客戶能否接受。碰到這樣的情況，考慮下 excelsys，她可以在極低的價格下滿足您的要求。
價格。如今醫療設備的價格由于競爭的激烈，已經逐步透明，特別是一些家用的小型醫療設備，價格已經非常平民化、大眾化。所以這就要求醫療設備的重要組成部分--電源，必須要有有競爭力的價格。在這方面，深圳中電華星電子技術有限公司作為目前國內最大的電源模塊代理商，除了能提供有競爭力的技術方案之外，還能依靠供應商的大力支持，確保客戶在極具競爭力的價格優勢下獲得高品質的電源模塊產品。
這么多醫療設備電源選型的問題，如何選擇，如果我告訴你有一個只要5分鐘就可以確定電源選型的電源產品，你相信嗎？她就是愛爾蘭的Excelsys。
Excelsys是全球領先的配置電源設計、制造企業，總部設在愛爾蘭，產品主要應用于醫療、照明、軍事等領域，尤其在醫療設備方面應用非常廣泛。目前應用于醫療設備方面的配置類電源產品主要有四個系列，涵蓋了200W-1450W的功率區間及低噪音等多種選擇。
該公司的配置類電源產品由兩部分組成。
一是機殼(powerPacs)。作用是將全范圍輸入的市電進行整流及PFC功率因素校正，輸出360V直流電壓。目前機殼有兩個大類9個系列的產品可供選擇，兩類產品分別提供4插槽封裝和6插槽封裝，4插槽輸出功率范圍為200W-750W，6插槽輸出功率范圍為400W-1340W，9個系列分別涵蓋普通應用、低噪音、高溫、醫療認證、震動、遠程控制等不同應用。
二是模塊(powerMods)。標準安裝件可直接安裝在機殼上，可以選擇單路或雙路不同的直流輸出組合，有7種不同輸出電壓和功率可供選擇，輸出可在1.5V-58V之間進行調節，且模塊間可以串并聯任意組合，方便組成各種特殊應用的系統，非常方便。

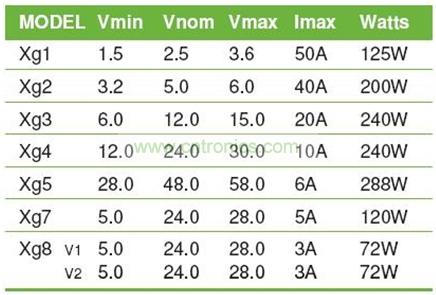

電源模塊指標
該產品的配置選型非常簡單，只需先確定設備的總體功率需求和適用條件，選定機殼，然后根據設備中某些組件的供電需求選配模塊，工程師只需要5分鐘即可確定設備電源方案，簡單高效。減少研發投入，加快設備投產時間。
下面就給大家介紹下該公司幾個醫療設備專用電源系列及實際應用案例。
Xmite、Xrite系列
Xmite 系列是Excelsys公司專為醫療設備設計開發的專用電源，所有產品均經過嚴格的EN60601-1及UL2601-1安全測試及多項電磁防護測試，輸入輸出端隔離電壓為4,000VAC，對地漏電流低于300μA,符合安規爬電距離要求，能在44.5×260×89mm的封裝(1U高)內最多提供高達 750W的功率輸出，提供4個不同插槽選擇，可以選擇8路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，效率高達90%。所有組合均可由客戶按需自由配置(具體見配置表)，非常有特點。Xrite系列基本參數與Xmite系列基本相似，是該系列的低噪音版本，實測全負荷運行噪音不高于 54dB。該公司產品還可以針對特定的客戶需求進行震動、電磁輻射、溫度、認證和控制等方面的專門設計和測試，具體技術應用方案請聯系中電華星技術支持團隊。

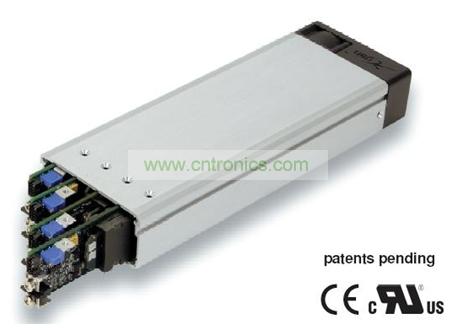

Xmite
Xvite、Xzite系列
Xvite 系列是Excelsys公司專為醫療設備設計開發的高功率專用電源，所有產品均經過嚴格的EN60601-1及UL2601-1安全測試及多項電磁防護測試，輸入輸出端隔離電壓為4,000VAC，對地漏電流低于300μA,符合安規爬電距離要求，輸出功率400W到1450W不等，功率密度高達 15W/in3，該系列產品最多可選擇6個模塊12路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，效率高達90%。所有組合均可由客戶按需自由配置(具體見輸出組合選型表)。Xzite系列基本參數與Xvite系列基本相似，是該系列的低噪音版本，實測全負荷運行噪音不高于59dB。

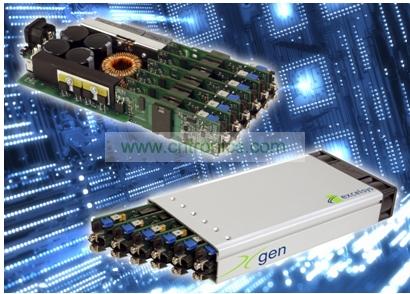

Xvite
實際應用案例
1、普通醫用激光修復設備
設備總功率約為1,100W，滿足醫療設備認證，需要四組不同直流輸出，首先是大電流的48V、20A用于激光設備， 其次需要一個18V用于LCD顯示器，再次需要一個5V用于控制面板，最后還需要一個12V用于系統散熱風扇。這個客戶找了很多品牌的產品都無法定型，因?yàn)殡娫聪到y(tǒng)太復雜，價格太高，占用的空間太大，最后他選擇了Excelsys，在40.5×260×127mm(1U高)的封裝內解決了問題。
[page]

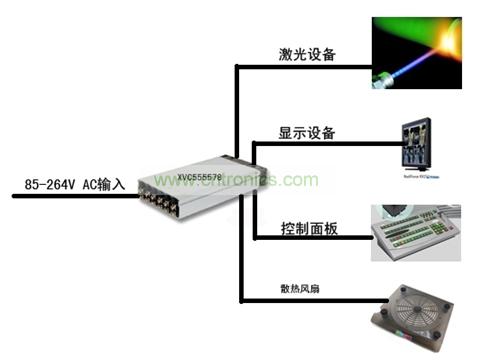

普通醫用激光修復設備
首先，他選擇了一個Xvite系列XVD機殼，最大輸出功率1,200W，滿足醫療認證和隔離電壓要求，模塊方面他選擇4個Xg5模塊并聯輸出 48V、 24A(MAX)用于激光，1個Xg7模塊將輸出電壓調至18V用于LCD顯示器，1個Xg8模塊將輸出電壓分別調至5V和12V用于控制面板和散熱風扇。選型為XVD555578。一臺復雜的醫療設備電源方案確定，非常簡單。
2、癌癥治療設備
一臺癌癥治療設備主系統需要155V的內部電壓供應，且需得到醫療認證，18V的顯示器，48V的馬達及12V+5V的控制面板。該設備由于電壓需求特殊，曾經采用的電源系統需要專門開發，相當復雜而且價格高昂，所以選擇Excelsys的兩個不同型號的機殼配合使用。先選擇一臺符合醫療設備安規標準的 XMC5550的電源將三個Xg5模塊串聯輸出一個155V的電壓為設備主系統供電，其次選擇一臺普通工業電源XLC5780用于顯示器、馬達及控制面板供電。如此復雜的系統這樣就搞定了，成本遠低于以前的設計方案。
看到這里，您可能會問，它質量如何，價格高，供貨周期長嗎？
質量方面，該產品已成功為世界500強的多家設備制造商供貨，質量絕對可靠。價格方面，在高品質配置類電源業界，這個品牌的產品是目前性價比最高的，還沒有什么品牌能與之匹敵。供貨方面，中電華星目前為該品牌產品用戶準備了充足的現貨XMC、XVB、XVC、XCC、XCD、Xg1-Xg8，國內可以物流時間內送達客戶測試或者使用(一周內交付)。
可以毫不夸張的說，Excelsys的產品是目前配置類電源200W-1450W功率區間產品的代表，它為設備節省了設計研發投入和寶貴的部件安裝空間，且低價高效。更多資料請聯系該品牌中國區唯一授權代理商深圳中電華星電子技術有限公司。
