長期以來，中電華星一直致力于為電源客戶提供最具競爭力的測試系統解決方案。在與電力電子及相關行業長期合作中，針對新能源行業深入調查和研究，現將各類新能源產品測試方案提供給大家，給力新能源產業，共建綠地球。
一、電動汽車測試解決方案

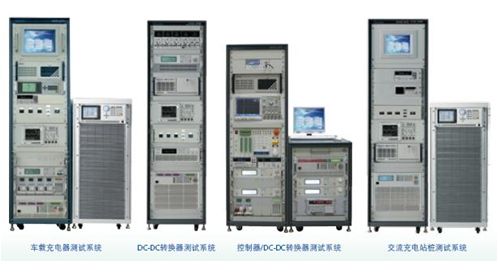

電動汽車方面測試方案涉及電動汽車供電設備、充電樁、車載充電器、DC/DC轉換器、馬達驅動器等相關電力電子裝置測試方案。同時可為客戶提供測試軟件整合直流電源及電子負載，支持客戶完成電池等儲能系統測試。該方案不僅適用于產品研發階段，而且適用于產品量產階段的測試。具體方案如下：
1、電池模組測試(行車負載仿真測試)
中電華星獲得Chroma授權為客戶提供兩種軟件，整合直流電源及電子負載來進行電池模組的充放電測試。
電池充放電測試軟件，可以編輯測試順序，回路和停止條件。所測電壓/電流/電量將被記錄下來以便于分析。
動態電流仿真波形軟件，可以讀取記錄電池實際放電波形數據并形成Excel文檔，同時指示電子負載拉出相應電流。讓工程師在實驗室里就可以很容易仿真電池的不規則放電，同時進行電池效能的評價。
2、電氣安規測試解決方案
電動汽車尤其重視電氣安規測試，因?yàn)轳{駛員每天都要與車接觸并要求要有長久的電氣品質。例如車內動力系統、充電系統、動力配線、充電用線、充電接頭以及充電站等都是電氣安規要求的重點。
中電華星推薦使用Chroma 19032系列電氣安規分析儀，結合了耐壓測試、絕緣電阻測試、接地連接測試、動態泄露電流測試以及動態功能測試等。
具體參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7f09d5594899.shtml
3、公用充電站、充電樁測試解決方案

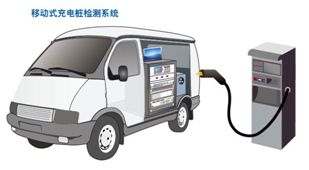

公共的充電站、充電樁應用先進的電子偵測和信號控制技術，需要穩定的為車載電池充電并測量充入電能大小以作為計費依據。為確保充電站、充電樁的正常運轉及準確性，必須要定期進行診斷測試和校準。為此，中電華星推薦使用Chroma 8000ATS為基礎的定制化可移動診斷測試系統。該系統專門設計用于對充電站、充電樁運行情況進行驗證，并提供結果報表。該系統還可定制應用于電動汽車維修保養廠用于電動汽車的定期維修保養。
[page]二、光伏逆變器測試解決方案
光伏系統是將太陽能轉換成電能的一個能源系統。當太陽光線照射到太陽能電池（陣列），可產生直流電，收集后由光伏逆變器轉換為交流電源。
光伏逆變器不僅將直流電轉換為交流電，也是光伏系統關鍵部件，目前主要有兩種光伏系統，市電并網型和獨立型。市電并網系統提供的電力直接進入電網，獨立型逆變器直接提供電力，通常使用在無電網條件中。
中電華星致力于為客戶提供全套光伏逆變器測試解決方案，該方案包括：
1、Chroma可編程直流電源供應器 62000H系列：替代太陽能電池板的直流輸出，還可提供太陽能電池板得I-V曲線的模擬功能，提供給光伏逆變器做最大功率追蹤（MPPT）的性能評價測試。
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7edef3234805.shtml
2、Chroma數字功率分析儀、功率表 6630\66200系列：測量光伏逆變器輸出的參數，如電壓、電流、功率、功率因數，各階諧波成分及總諧波失真等。
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7f073da74894.shtml
http://www.ce-power.com/display/402808472dc71f12012eb85283eb11a1.shtml
3、Chroma可編程交流電源供應器 6500/61500/61600系列：該產品可模擬電網的電壓及頻率變動情況，因交流源不可吸收電流（能源），因此還需另配一臺外置電阻。
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7ecff91847d8.shtml
http://www.ce-power.com/display/402808472dc71f12012e7ed22bf547de.shtml
http://www.ce-power.com/display/402808472dc71f12012e7ed4449447e5.shtml
4、Chroma可編程交流/直流電子負載63800系列：可針對獨立光伏逆變器直接拉載，測試其電壓輸出特性。
中電華星在以上硬件系統的基礎上還可提供彈性的控制軟件平臺組成光伏逆變器自動測試系統，不僅適用于研發、項目驗證及法規測試，也適用于大規模生產測試。
三、LED電源驅動器測試方案
LED電源驅動器是用來驅動LED的電源，為符合LED的發光特性，LED電源驅動器必須為固定的直流電流源。中電華星經過長時間研究，提供包括輸入端可編程交流源或直流源，精準的數位功率表，還有特為LED電源驅動器設計的專用電子負載。在此基礎上，還能為客戶提供全套自動化測試系統用于產品研發及驗證，也可用于生產線一次測試多顆LED燈滿足大批量生產要求。具體產品如下：
1、LED電源測試專用直流電子負載
依據LED燈的特性，中電華星推薦使用Chroma 63110A系列電子負載，可以通過設定LED電源驅動器的輸出電壓、電流，即可仿真LED的拉載特性。還可以設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波更接近真實LED。
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7ec74fee47be.shtml[page]
2、Chroma多功能可編程交流電源 61500系列
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012e7ed22bf547de.shtml
3、符合能源之星標準的Chroma 66200系列高精準數字功率表
參數詳見：
http://www.ce-power.com/display/402808472dc71f12012eb85283eb11a1.shtml

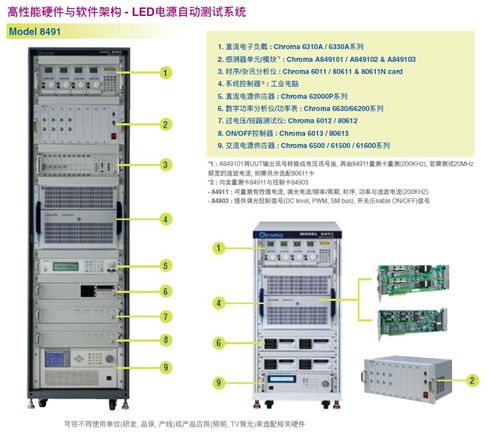

4、高性能硬件與軟件架構- Chroma 8419系列LED電源自動測試系統
