目前1U服務器的技術水平是采用雙處理器以及所需電流超過100A。隨著1U系統提高性能的同時，服務器主板的尺寸卻保持不變甚至減小。這使得DC-DC變換器設計者的工作變得非常困難，因為緊湊的器件布局使得熱設計面臨嚴峻挑戰。
為這些系統供電的DC-DC變換器中的MOSFET采用SMT封裝技術，而這種封裝的熱特性很差，散熱器選擇有限。其主要原因是封裝，如SO-8之類，基本上是IC的封裝方法，即使有改進，但熱阻抗和電氣阻抗仍非常高。本文將討論電壓調整器模塊（VRM）采用DirectFET封裝技術，顯著減少封裝寄生參數影響。DirctFET封裝是專門為功率半導體而設計的一種封裝式，因此它更適于集成到DC-DC變換器的封裝中，這樣可以提高效率。
DirectFET封裝技術
DirectFET封裝結構獨特，在封裝阻抗和散熱能力上有很大突破，顯著提高效率
和載流能力。

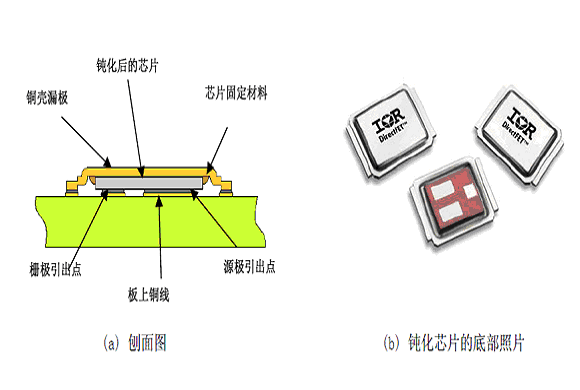

圖1顯示DirectFET封裝用于MOSFET芯片。硅片被裝入銅外殼，封裝的底部是經特殊設計的芯片，源極和漏極是可以直接焊到PCB板的表貼焊盤。硅片上適當?shù)拟g化使源極和漏極絕緣，在器件被焊到PCB板上時它也起到阻焊膜的作用，防止短路。此鈍化層也保護了管腳防止門極區域污染及潮氣。銅殼從芯片的另一側引出漏極到線路板。此封裝省掉了傳統的管腳框架和引線鍵合，將封裝阻抗（DFPR）降低至僅0.1mohm而標準的SO-8封裝為1.5mohm。
圖1. DirectFET 封裝
大面積接觸銅外殼，與SOIC的塑料封裝相比，它顯著改善了散熱能力：結果PCB的熱阻減小到1°C/Wmax ，而標準的SO-8封裝為20°C/Wmax。銅殼即是一個散熱器外殼，也將結殼熱阻改善到3C/W, 而SO-8為18C/W。
加上散熱器和風冷，DirectFET封裝可以從頂部散掉更多的熱，與SO-8方案相比，降低結溫達50, 有效的頂部冷卻意謂著線路板上的熱可以更多地被帶走，以增加器件的安全載流能力，而高的頂部熱阻解釋了為什么SO-8及其派生封裝只能單邊的通過PCB板散熱的原因。
電壓調整模塊（VRM）設計
為了說明這種新封裝在VRM設計中的好處，我們以一個使用DirectFET MOSFET的大電流4相式VRM為例，板子是6層板，2Oz厚覆銅，焊盤過孔。此設計中的4相控制器和驅動器，可以運行在高至1MHz/相的頻率上。驅動器可輸出高達1.5A的驅
動電流。內部集成有用于自舉驅動的二極管，為了實現小的面積，在輸入輸出濾波器中都使用陶瓷電容，而電感是400nH，大電流，小封裝線圈（10mm×10mm）。

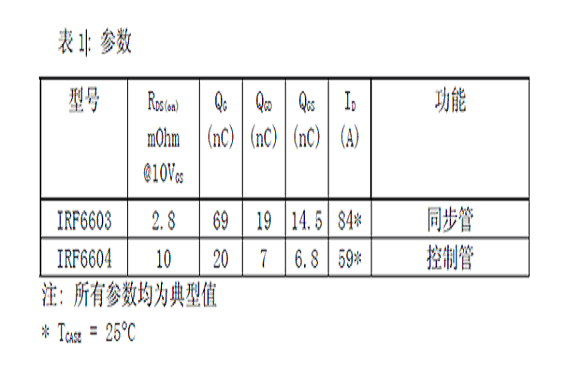

此設計可以高效輸出超過100A（>25A/相）的電流而面積只有95mm×31mm(3.8inch X 1.25inch )。每項均使用一個控制管和一個同步管的DirectFET MOSFET。用作控制管和同步管的30V DirectFET的規格見表1。請注意它們高的載流能力省去了器件并聯的需要。
注: 所有參數均為典型值 TASE = 25℃
外形很小的DirectFET MOSFET使器件可以設計到變換器板子背面，并在其頂部裝上散熱器，仍然滿足VRM9.1的外形要求。散熱器是一個鋁制鰭狀散熱器，尺寸為94mm×19mm，在DirectFET MOSFET頂部要使用絕緣導熱環氧樹脂。
VRM的效率和載流能力
VRM常見的載流能力為25A/相，如果使用SO-8或D-Pak 封裝MOSFET每相則需要4-5只，為了能較好地散熱，器件布局不得不鋪得很開。因此由這些器件組成的VRM的面積是使用DirectFET的兩倍。大的面積是它不希望的，同時長的走線也降低了效率。在4相式變換器設計中，DirectFET設計和SO-8或D-Pak設計在PCB上的損耗方面的差別如下：
PD = 4 x (IAV)2ρTR( Δ -------(1)
這里 IAV = 平均電流/相 = 25A
ρTR = 線阻/2oz的線路板上0.1inch寬走線單位長度 = 2.5 mOhm/inch
Δk VRM 和 DirectFET VRM 設計之間每相走線長度的差值 = (0.5in)
PD = 3.12W.
所以說用DirectFET MOSFET設計VRM，不僅僅尺寸更小了，而且降低了PCB板上的損耗，使其成為更高效的解決方案。
通過在同步管上并聯一肖特基二極管，進一步改善了效率。肖特基二極管在同步降壓變化器中用來減小由同步管引起的，在控制管上消耗的反向恢復損耗，肖特基管的效果完全依據同步管和肖特基之間的回路電抗。在多數分立器件設計中，該回路電感太高以至于肖特基不能提高系統效率。然而在DirectFET的設計中, DirectFET封裝的低電感使得系統可以提高0.5%的效率。
DirectFET MOSFET的額定V是20V，要求5V以上的門極驅動電壓來實現硬開關。從5V開始，然后0.5V遞增，我們通過測效率，找到DirectFET MOSFET的最佳柵極驅動電壓，我們發現柵極驅動電壓達到7.5V以后，再增加驅動電壓，效率很快降低。
VRM線路板被重新設計，用4Oz厚覆銅，進一步減小PCB走線電阻，改善熱性能。圖2所示為這款4Oz厚覆銅板的VRM，在500KHz工作頻率，12V輸入電壓，1.7V輸出電壓，600LFM風冷的條件下的效率曲線。在一個很寬的負載電流范圍內，7.5V柵驅動電壓表現出更高的效率。此款VRM在最大負載電流120A時，效率達到82%。

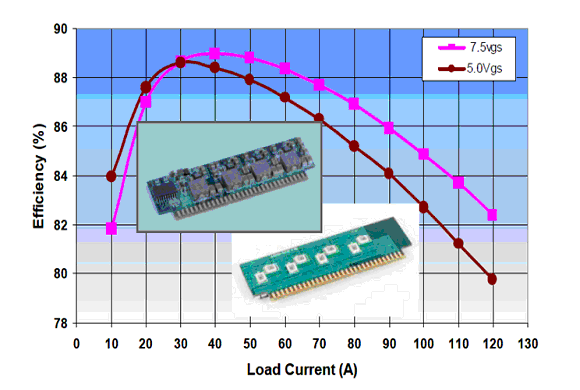

圖2. 效率曲線
條件：500kHz, 12V輸入, 1.7V輸出, 4oz PCB板, 4相和600LFM風冷的1U型VRM
圖片為VRM板正面和反面
結論
本文給出了一個VRM的例證。它輸出120A，1.7VOUT，工作頻率500KHz，面積為95mm×31mm, 效率為82%。通過把一項創新的封裝技術靈活地集成到系統設計中，DirectFET在電流密度上取得了突破。使用DirectFET MOSFET還可以通過減小系統所需器件數和所有散熱所需的成本，如附加風扇或板上銅皮減小，來降低系統成本。昂貴的散熱方案如熱管等可以省掉，PCB的尺寸可以縮小。在大多數布局緊湊而對性能又有要求的應用中DirectFET封裝技術可以減小成本/安培數的事實，使得它成為功率半導體封裝技術中最重要的先進技術之一。
