典型的光傳感系統電路在前端都有一個光電二極管、運算放大器和反饋電阻器/電容器對。本文將以前文中介紹的電路作為開始。該電路中，光電二極管、放大器和反饋電容元件限制了電路的帶寬。
利用一個大寄生電容或者在較遠距離，通過光電二極管實施光傳感時，放大器輸入具有較大的輸入電容。這種電容增加會增加電路的噪聲增益，除非你增加放大器的反饋電容。如果反饋電容 （C F） 增加，則電路的帶寬降低。
要解決這一問題，您可以使用一個自舉電路（請參見圖 1）。具有較低二極管電容的光電二極管并不會從該電路中受益。單位增益緩沖器 A 2去除了線纜電容以及跨阻抗放大器 A1 輸入產生的光電二極管寄生電容。

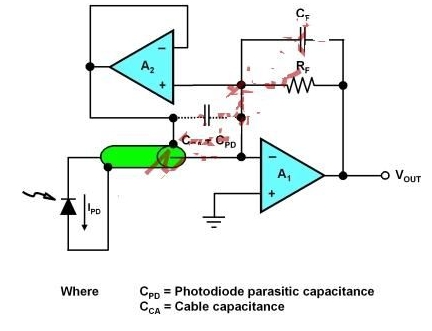

圖1：脫離跨阻抗設計問題的自舉二極管電容和線纜電容。
進行這種電路設計時，A 2放大器類型的選擇可以稍微放寬一些。只有四個性能規范較為重要。這些設計原則包括選擇一個低輸入電容、低噪聲、帶寬高于 A 1 且低輸出阻抗的放大器。
這種設計中，A 2的輸入電容是跨阻抗系統 AC 傳輸函數中起作用的唯一電容。緩沖器輸入電容代替 A 1 輸入電容、線纜電容和光電二極管寄生電容三者的和。一個較好的原則是 C A2 《《 （CA1 + CCA +CPD），其中，CA1和 CA2為其輸入差動與共模電容的和。
使用這種設計，您可以把一種噪聲問題 （A 1） 與另一種 （A 2） 互換。單位增益緩沖器消除了A 1的噪聲影響。一種較好的原則是讓A 2 噪聲《= A 1。
該系統中輸入信號和輸出信號之差碰到線纜/二極管電容后降低。您可以通過選擇比 A 1更大帶寬的A 2并且讓A 2的輸出阻抗保持在較低水平來維持這種低信號差。A 2增益滾降給帶寬改善設定了上限，從而使這些放大器之間的帶寬關系等于A 2-BW 》》 A 1-BW 。您在平衡 C F 和A 2輸入電容時，這種電路要求穩定優化。
