【導讀】視頻系統，目前已經深入消費應用的各個方面，在汽車、機器人和工業領域日益普遍。其在非消費應用中的增長主要源于HDMI標準以及更快、更高效的DSP和FPGA的出現。
本文將概要討論利用模擬或HDMI攝像機實現立體視覺（3D視頻）的各種要求。文章將描述一個基于FPGA的系統，它將兩個視頻流結合成一個3D視頻流，通過HDMI 1.4發射器進行傳輸，同時還要介紹一個基于DSP的系統，與通常需從兩臺攝像機接收數據相比，該系統可以節省DMA帶寬。另外，本文還將描述一種方法，該方法可以實現一種并排格式，可供3D攝像機或要求3D視頻的系統使用。
概述
立體視覺要求使用兩臺攝像機，二者相距大約5.5厘米，這是人類雙眼之間的典型間距，如圖1所示。
圖1 支架上的兩臺攝像機（已針對立體視覺對齊）
圖2所示高級功能框圖使用了采用相同視頻標準的兩臺同步攝像機、兩個視頻解碼器和一個FPGA。為了確保完全一致的幀速率，攝像機必須行鎖定到共同的參考時序。如果沒有同步，不使用外部存儲器，就不可能將輸出組合起來并存儲為完整的視頻幀。

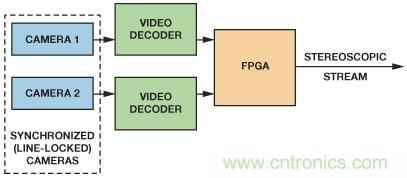

圖2 高級功能框圖
圖3顯示兩個行鎖定視頻流被合并成一個立體圖像。圖4顯示，如果不將整個視頻幀保存在外部存儲器中，則異步視頻流無法合并。

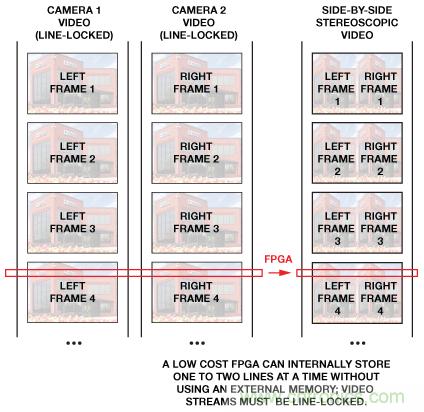

圖3 合并兩個同步視頻流

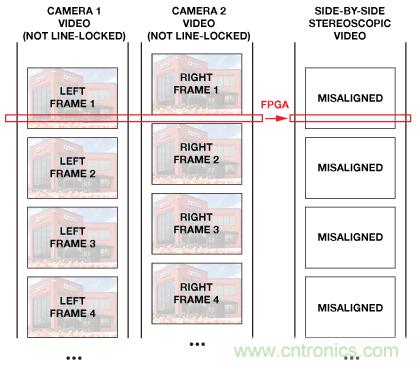

圖4 如果不使用外部存儲器，則無法合并異步視頻流
然后，兩臺同步攝像機的輸出由視頻解碼器（如ADV7181D, ADV7182或ADV7186 用于模擬攝像機）進行數字化處；也可由 HDMI receivers（如ADV7610 或 ADV7611用于數字攝像機）進行數字化處理。
視頻解碼器和HDMI接收器都采用內部鎖相環(PLL)在其輸出總線上產生時鐘和像素數據。這意味著，在數字化模擬視頻，或者接收HDMI流時，將為兩臺攝像機產生兩個獨立的時鐘域。另外，兩個視頻流可能存在對齊誤差。這些時序差異和對齊誤差必須在后端器件（如FPGA）中進行補償，先將數據帶至共同的時鐘域，然后再將兩個視頻圖像結合成單個立體視頻幀。然后，通過一個支持3D的HDMI 1.4HDMI 接收器（如ADV7511 或 ADV7513—也可以將其提供給DSP（如 ADSP-BF609 Blackfin®處理器）—以便進一步處理。
時鐘架構
視頻解碼器有兩種完全不同的時鐘源，具體取決于其是否鎖定。當視頻PLL被鎖定至輸入同步信號時——水平同步（視頻解碼器）或TMDS時鐘(HDMI)——結果會產生一個鎖定至輸入視頻源的時鐘。當視頻失鎖時，或者當PLL處于強制自由運行模式時，視頻PLL不會鎖定至輸入同步信號，結果會產生一個鎖定至晶振時鐘的時鐘輸出。另外，時鐘可能不會在復位后輸出，因為LLC時鐘驅動器在復位后設置為高阻抗模式。
因此，如果系統有兩個或多個始于視頻解碼器或HDMI接收器的視頻路徑，即使將同一晶振時鐘提供給兩個視頻解碼器或HDMI接收器，仍會有兩個不同頻率、不同相位的不同時鐘域，因為每個器件都會基于自己的PLL產生自己的時鐘。
帶鎖定視頻解碼器的同步系統
典型的立體視頻使用兩個視頻源，其中，每個視頻解碼器都會鎖定至輸入視頻信號，并會基于輸入水平同步或TMDS時鐘產生自己的時鐘。當兩臺攝像機同步——或行鎖定至同一參考時序時——分幀線將始終對齊。由于兩個獨立的視頻解碼器會收到相同的水平同步信號，因此，像素時鐘將擁有相同的像素時鐘頻率。這樣，就可以將兩條數據路徑帶入同一個時鐘域，如圖5所示。

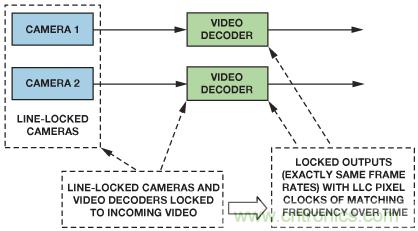

圖5 同步至同一參考源的兩臺攝像機。
兩個視頻解碼 器都會收到同一同步信號，因此，它們也會鎖定
異步視頻系統
不幸的是，其中一個視頻解碼器可能因視頻源信號質量欠佳而失鎖，如圖6所示；或者，攝像機因視頻鏈路斷開而失去同步性，如圖7所示。這會在兩條數據路徑中導致不同的頻率，結果又會導致進入后端中的數據量不對稱。

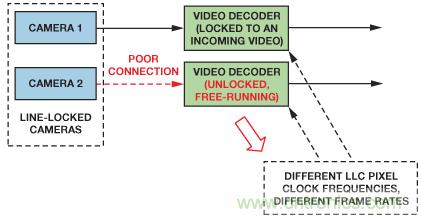

圖6 帶未鎖定視頻解碼器的行鎖定攝像機

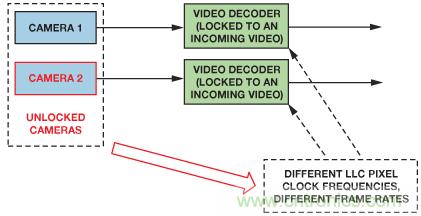

圖7 帶鎖定視頻解碼器的未鎖定攝像機
視頻失鎖可以通過使用一個中斷（SD視頻解碼器為SD_UNLOCK，分量視頻解碼器為CP_UNLOCK，或HDMI接收器中的TMDSPLL_LCK寄存器）來檢測，該中斷會在一定延遲后介入。視頻解碼器集成了不穩定水平同步平滑機制，因此，視頻失鎖的檢測可能需要兩三行。該延遲可通過控制FPGA中的失鎖來減少。
時鐘三態模式
在設計FPGA時鐘資源時，必須知道，默認情況下，許多視頻解碼器和HDMI產品在復位后將時鐘和數據線路置為三態模式。因此，LLC像素時鐘不適用于同步復位。
兩條視頻流中的數據對齊誤差
為了簡化系統并減少合并兩幅圖像所需存儲器，到達FPGA的數據應進行同步，以使來自第一臺攝像機的第M 行第N個 像素與來自第二臺攝像機的第M 行第N個 像素同時收到。
在FPGA輸入端，這可能很難實現，因為兩條視頻路徑可能具有不同的延遲：行鎖定攝像機可能輸出存在對齊誤差的行，不同的連接長度可能加大對齊誤差，而視頻解碼器則可能帶來可變啟動延遲。受這些延遲影響，采用行鎖定攝像機的系統會有一些存在對齊誤差的像素。
行鎖定攝像機對齊誤差
即使是行鎖定攝像機也可能輸出存在對齊誤差的視頻行。圖8顯示來自兩臺攝像機的CVBS輸出端的垂直同步信號。一臺攝像機（同步主機）為第二臺攝像機（同步從機）提供行鎖定信號。380 ns的對齊誤差是清楚可見的。圖9展示的是這些攝像機輸出端的視頻解碼器傳輸?shù)臄?shù)據。可以看到11個像素的位移。

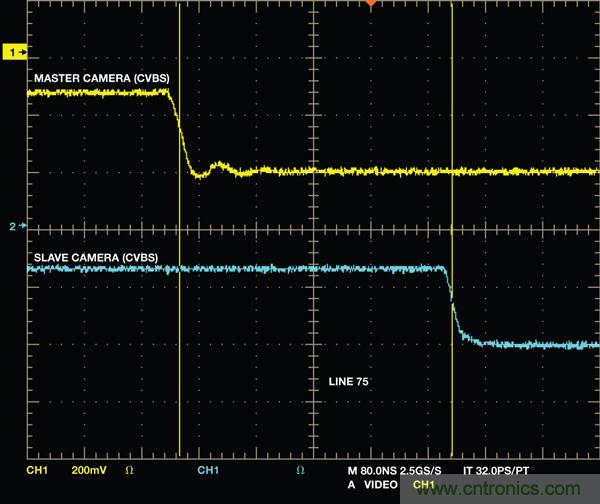

圖8 行鎖定視頻攝像機之間的380 ns視頻對齊誤差

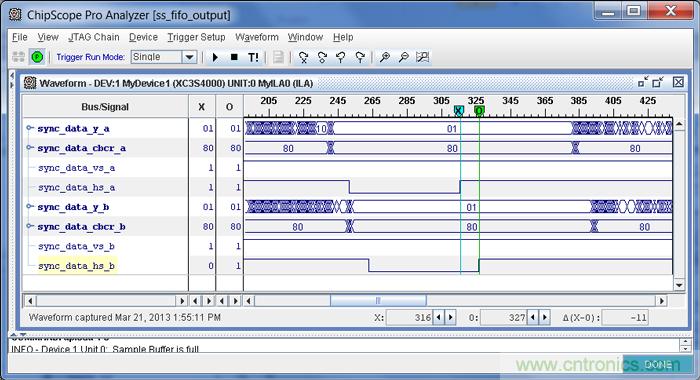

圖9 數字域中未補償?shù)?1個像素的視頻對齊誤差
不同的連接長度
所有電氣連接都會帶來傳播延遲，因此，要確保兩條視頻路徑具有相同的軌道和電纜長度。
視頻解碼器/HDMI接收器延遲
所有視頻解碼器都會帶來可能因啟用的功能而異的延遲。另外，有些視頻器件含有可能增加隨機啟動延遲的因素——如深色FIFO。采用視頻解碼器的典型立體系統的隨機啟動延遲大約為5個像素時鐘。含有HDMI發射器和接收器的系統（如圖10所示）的隨機啟動延遲可能為40個像素時鐘左右。

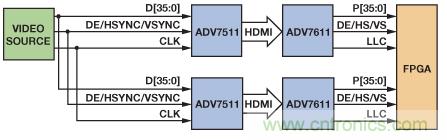

圖10 流水線延遲測量設置
對齊誤差補償
圖11所示系統中，一個視頻解碼器對來自各攝像機的模擬信號進行數字化處理。各視頻路徑的數據和時鐘是獨立的。兩條視頻路徑都連接至FIFO，后者對輸入數據進行緩沖，以補償數據對齊誤差。在輸出數據時，F(xiàn)IFO使用來自其中一個解碼器的共用時鐘。在鎖定系統中，兩條數據路徑應具有完全相同的時鐘頻率，以確保在攝像機行鎖定且視頻解碼器鎖定的情況下，不會出現FIFO溢出或下溢現象。
通過啟用或禁用FIFO輸出，控制模塊可以維持FIFO電平以盡量減少像素對齊誤差。如果采取了正確的補償措施，則FPGA模塊的輸出應為與第一個像素對齊的兩條數據路徑。然后該數據提供給FPGA后端，以生成3D格式。

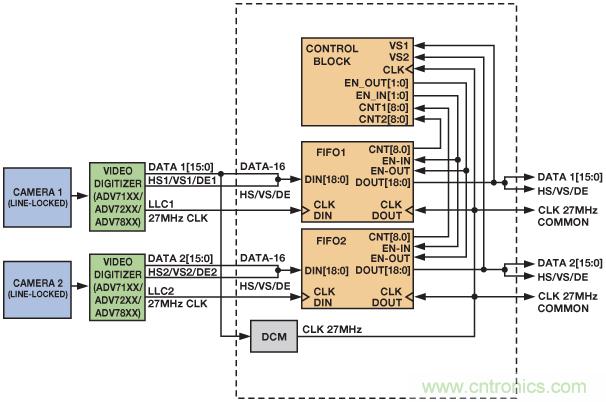

圖11 使用數字FIFO來重新對齊視頻圖像
對齊誤差測量
兩個數字化數據流之間的對齊誤差可以在視頻FIFO輸出端進行測量，其方法是使用一個單一時鐘計數器，該計數器在輸入信號之一的垂直同步(VS)脈沖上復位。圖12所示兩個視頻流（vs_a_in和vs_b_in）的對齊誤差為4個像素。計數器使用列表1中所示方法測量對齊誤差。計數從VS1的上升沿開始，并在VS2的上升沿終止。
如果一個幀的總像素長度是已知的，則可以通過從幀長中減去計數值，從而算出負偏斜（VS2位于VS1之前）。該負值應在偏斜超過像素幀長的一半時計算。結果應用來重新對齊FIFO中存儲的數據。

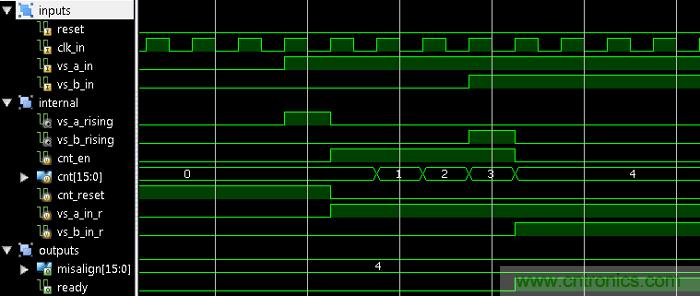

圖12 對齊誤差測量
列表1 簡單對齊誤差測量(Verilog®).
module misalign_measurement(
input wire reset,
input wire clk_in,
input wire vs_a_in,
input wire vs_b_in,
output reg [15:0] misalign,
output reg ready);
reg [15:0] cnt;
reg cnt_en, cnt_reset;
reg vs_a_in_r, vs_b_in_r;
assign vs_a_rising = vs_a_in > vs_a_in_r;
assign vs_b_rising = vs_b_in > vs_b_in_r;
always @(posedge clk_in)
begin
vs_a_in_r <= vs_a_in;
vs_b_in_r <= vs_b_in;
end
always @(posedge clk_in)
if (reset)
begin
{ ready, cnt_en } <= 2''''b00;
misalign <= 0;
end else begin
if ((vs_a_in == 1''''b0) && (vs_b_in == 1''''b0))
{ ready, cnt_reset } <= 2''''b01;
else
cnt_reset <= 1''''b0;
/* beginning */
if (vs_a_rising && vs_b_rising)
begin
misalign <= 0;
{ ready, cnt_en } <= 2''''b10;
end
else if ((vs_a_rising > vs_b_in) || (vs_b_rising > vs_a_in))
{ ready, cnt_en } <= 2''''b01;
/* ending */
if ((cnt_en == 1''''b1) && (vs_a_rising || vs_b_rising))
begin
{ ready, cnt_en } <= 2''''b10;
misalign <= vs_a_rising ? (-(cnt + 1)) : (cnt + 1);
end
end
always @(posedge clk_in) /* counter */
if ((cnt_reset) || (reset))
cnt <= 0;
else if (cnt_en)
cnt <= cnt + 1;
endmodule
從兩個對齊視頻流生成3D視頻
一旦像素、行和幀數據都真正同步，F(xiàn)PGA可以將視頻數據轉換成3D視頻流，如圖13所示。

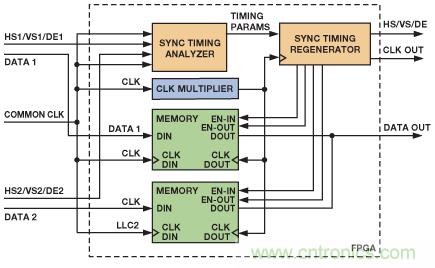

圖13 用于實現3D格式的簡化架構
輸入數據由共用時鐘讀入存儲器。同步時序分析儀檢查輸入的同步信號，并抽取視頻時序，包括水平前后沿長度、垂直前后沿、水平和垂直同步長度、水平有效行長、垂直有效行數和同步信號極化。將該信息與當前水平和垂直像素位置一起傳給同步時序再發生器，這樣可以生成經修改的時序，以便支持所需3D視頻結構。新生成的時序應延遲，以確保FIFO含有所需數據量。
并排3D視頻
對存儲器要求最低的架構是并排格式，只需要一個兩行緩沖器(FIFO)即可存儲來自兩個視頻源的行內容。并排格式的寬度應為原始輸入模式的兩倍。為此，應使用一個雙倍時鐘來為擁有雙倍水平行長度的再生同步時序提供時鐘。用于為后端提供時鐘的雙倍時鐘將以雙倍速率清空第一個FIFO和第二個FIFO，這樣即可并排顯示圖像，如圖14所示。并排圖像如圖15所示。

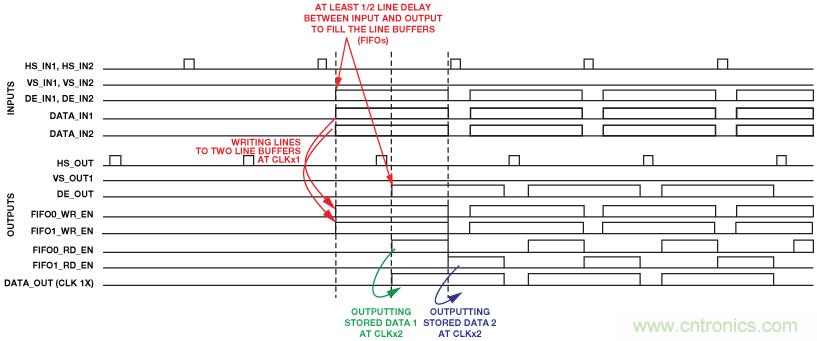

圖14 使用簡單的FPGA行緩沖器來并排合并兩幅圖像

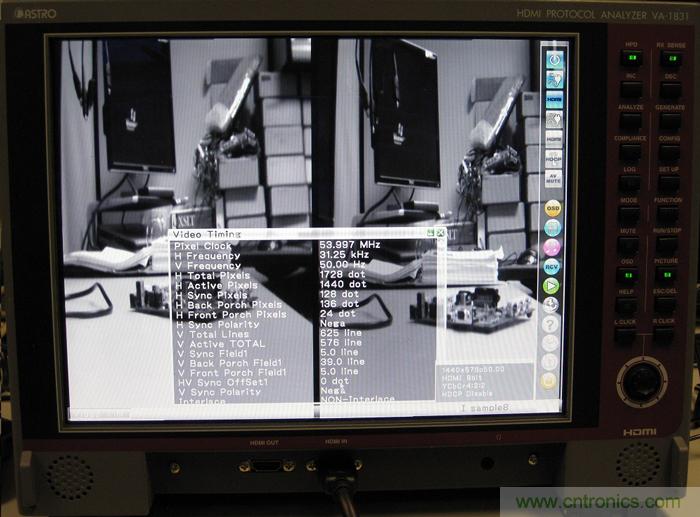

圖15 視頻時序下的并排576p圖像
結論
ADI公司的解碼器和HDMI產品以及簡單的后處理技術可以打造出真正的立體3D視頻，并為其傳輸提供條件。如本文所示，用簡單的數字模塊，無需使用昂貴的存儲器，即可實現3D視頻。這種系統可用于需要3D視覺的任何類型的系統中，從簡單的攝像機，到基于ADSP-BF609 DSP的可以跟蹤物體及其距離的專業系統。
