【導讀】如何更好的設計智慧家庭燈光控制系統才能更好的切合用戶的需求和習慣呢？本文將為大家介紹一款智能化燈光控制方案，該方案可以通用到任一智能家居設計方案中，方便的應用于各種智能家居系統上。
以家為平臺，利用計算機技術、數字技術、網絡通信技術和綜合布線技術，將與家庭生活密切相關的防盜報警系統、家電控制系統、網絡信息服務系統等各子系統有機的結合在一起。通過中央管理平臺，讓家居生活舒適、安全、便利、節能、健康、環保。類似名稱的還有數碼家居、數字字園、網絡家庭、家庭自動化、E-HOME等等。
方案設計
采用I無線系列芯片結合MICROCHIP的PIC系列單片機已開發出一系列的智能家居方案，如小區的水氣無線抄表方案、家居終端無線開關方案、無線燈光控制方案、終端控制器大屏幕界面QVGA方案、終端 INTERNET(＄66.5800)接入方案等等。IAI公司的無線芯片系列具有集成度高、外圍元件少、功耗低、性能穩定可靠等特點，芯片內部集成了FSK無線收發必需的全部功能模塊，包括多邊帶PLL合成器、PA、LNA、混頻器、基帶濾波器、中頻放大器、信號強度指示RSSI、數據質量偵測DQD、電池電壓偵測、AFC 和微控制器等，同時MICROCHIP的PIC系列芯片單片機具有低功耗、高穩定性、抗干擾性好等特點。為此我司采用IA4421芯片已開發了兩種小通訊模塊PHY和EV-IA4421-433M-3，可以為用戶提供串口或者SPI接口，方便用戶使用和開發。

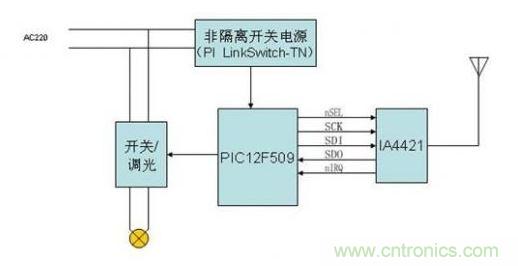

燈光控制部分硬件組成框圖如圖1所示，其中各部分接口電路如下：
圖1 無線燈光控制電路

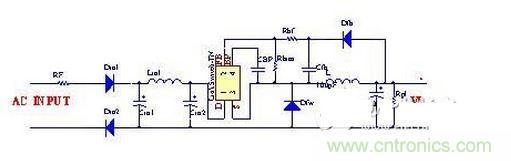

圖2 非隔離電源電路圖
①非隔離電源電路為MCU和無線模塊提供工作電壓，如圖2所示，采用PI的LinkSwitch-TN，由于功率MOSFET和控制器集成在一個 IC當中，設計過程可得到極大地簡化。電路路中所用元件數目很少，無需變壓器，即可以利用設計速成部分，使用標準元件完成常用輸出電壓和電流的設計。
[page]

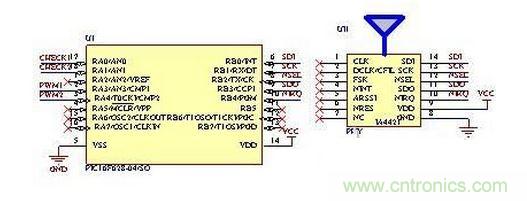

②無線模塊連接電路如圖3所示，PHY只需使用5個I/O口即可工作，同時采用SPI兼容的控制接口作為數據通訊接口，我們測試板也正是使用這種方式與PHY模塊進行連接的。各個接口功能如下：SCK：SPI串口時鐘輸入;SDI：SPI串口數據輸入;NSEL：SPI片選輸入（低電平有效）;SDO：SPI串口數據輸出;NIRQ：中斷請求輸出（低電平有效）;PHY模塊用作數據。該模塊具有體積小、功耗底等優點，非常適合用于無線設備上。
圖3 無線模塊連接電路
③調光模塊電路如圖4所示，包括一個EMI濾波器、一個無源功率因數校正、鎮流器控制和燈諧振輸出級，輸出級采PWM輸出驅動信號，通過驅動變壓器驅動半橋MOS管，實現燈光的控制。
圖4 調光控制電路
[page]
手持RF遙控部分硬件組成框架
手持RF遙控部分硬件組成框架如圖5所示，具體電路接口如下：

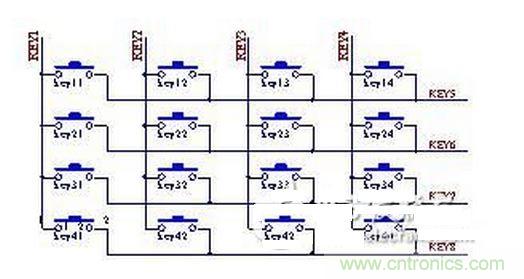

①按鍵電路如圖5所示，
4*4輕觸按鍵作為用戶的輸入，用戶按鍵的輸入判斷是采用普通的I/O方式。具體每個按鍵定義為，可以根據開發著設計需要而定。
圖5 按鍵電路
②無線模塊連接電路與手持RF無線模塊的電路與燈光控制部分基本一樣，電路如圖3所示，都是使用SPI方式與無線模塊通信。
③電源電路如圖6所示，手持遙控使用5V～9V干電池為系統供電。
圖6 電源電路
