【導讀】眼下便攜式移動設備的屏幕越來越大，在獲得跟好的視覺效果的同時，是否違背了攜帶方便的初衷？但是這種思想又引發了屏幕與便攜性的雙重較量。基于微型投影技術的無屏顯示正好解決了這一科技難題。
什么是DLP技術？
DLP 技術使用全數字芯片來投影和顯示畫面。DLP技術基于的DLP芯片采用CMOS的標準半導體制程，包含一個標準內存單元，該單元上安裝了一個具有多達一百萬個鉸接的微鏡的矩形陣列，能夠用于實現高速、有效、可靠的空間光調制。
在DLP投影系統中，紅、綠和藍光會交替射到微鏡上，而微鏡則會進行開關以對輸入下面的內存芯片中的視頻或圖形信號進行響應。鏡片的開關速度每秒高達 10,000 次；它們反射的光會穿過鏡頭并到達屏幕以產生圖像。在用于高亮度應用的投影儀中會使用三個DLP芯片，分別用于綠、紅和藍光。燈發出的光會由棱鏡分成三種顏色的光并射向相應的DLP芯片。然后通過對每個DLP芯片上相應的像素發出的發射光進行重新組合就可生成圖像。
DLP不僅能夠應對從4K影院到微型投影的不同投影領域，也能在工業、醫療、電信、汽車和許多其他領域獲得創新應用。自1996年TI開始發售DLP芯片以來，已在市場上發售了4000萬套DLP芯片套片。

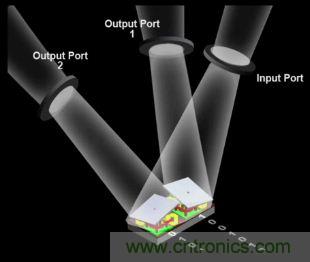

圖1 DLP技術工作原理
DLP是目前微投領域廣泛應用的技術。憑借低功耗、超緊密的像素排列、高分辨率、可編程和極具靈活性等優勢，DLP技術在“無屏顯示”市場上獲得了普遍認可。這其中，不乏一些話題性產品，比如極米無屏超級電視和堅果智能家庭影院等等。無屏顯示，新瓶裝舊酒？
究竟“無屏顯示”包含哪些理念，它與傳統的投影技術有何區別呢？
1、首先，采用投影技術輸出，使得顯示畫面不在拘泥于產品本身的物理尺寸，從而可以獲得一個更大的視覺效果；同時，任何適合投影顯示的表面都能夠成為顯示屏幕；采用固態光源（激光光源、LED光源，分別應對不用的應用場景），解決了傳統投影機燈泡的壽命問題，并憑借RGB光源獲得更好的色彩表現力。
2、智能系統平臺：借助于現今電子設備的智能化，硬件、軟件工程師們可開發出更多的創新應用。
3、無線互聯：通過WIFI/LTE無線聯網技術與網絡內容深度結合。
視頻、圖像及文字內容從傳統物理存儲設備轉移到互聯網化的變革，將促使微型投影技術滲透到各種聯網終端設備。我們熟知的OTT盒子或者電視機頂盒，采用基于微投技術的無屏顯示，在原有產品上增加投影功能，省去大屏幕顯示器。這樣就能把一個80寸甚至更大的視頻播放終端方便地放置到任何我們需要的場景。我們還可以想象一下，如果讓蘋果MAC mini加上微投功能，將完全實現客廳娛樂、移動辦公一機搞定，這對許多年輕消費者來說將具有相當大的吸引力。
針對消費市場的無屏顯示，我們很容易可以看到兩大市場方向：一個是面向家庭主要顯示終端的高端市場，會有成本較高的激光光源投影產品（亮度在2000流明或者更高），國內廠商有海信、長虹為代表；另一個就是采用LED光源的投影產品（亮度在1000流明以內），以便攜性為主要特征，適合一些中小型品牌、互聯網公司以及智能移動設備制造商引入。
[page]
作為投影領域的核心技術領導者，DLP一直致力于創新技術的開發和行業發展的推動。DLP中國區業務經理王洋昔先生表示，目前，中國99%的數字影院都采用DLP技術。近年來，3D電影的興起、更高幀率（從24幀到48幀）數字電影的推行，都離不開DLP技術的支持。TI相當重視DLP 技術在微投領域的發展，其希望未來能夠?qū)⑦@些影院級效果帶入用戶的日常生活中（采用同樣制程的DLP技術），讓消費者隨時隨地享受到高端影像帶來的優越體驗。

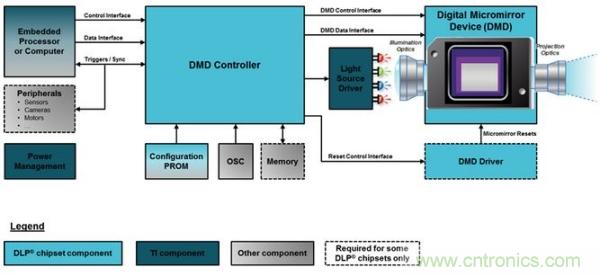

圖2 簡化的 DLP 芯片組
移動設備端內容的日益豐富，驅動著DLP微投技術朝著更小尺寸、更低功耗、更高亮度和更高分辨率的方向發展。早在2009年，三星發布了第一款內置嵌入式投影機的手機（歐洲發售型號為I7410， 韓國發售型號為W7900），其中就采用了DLP Pic芯片組。今年4月，三星也發布了新的投影手機Galaxy Beam 2。而在平板市場，投影技術也得到了長足的發展。2014年10月，聯想推出了采用DLP投影技術的YOGA平板2 Pro，使得13寸平板能夠在2-3m的距離中在墻面投出50-60英寸的屏幕大小。完善的生態系統，降低DLP微投技術引入門檻
我們知道，投影產品開發往往需要運用到大量的光學知識，這其中的技術門檻相當高。這就對產品的設計周期和產品推出速度提出了不小的挑戰。
消費市場日新月異，縮短研發周期將有益于產品的成功上市。如何幫助終端設備商更快地在市場上推出新產品呢？憑借多年的市場和技術積累，TI聯合產業上下游已經建立了一個成熟可靠的生態系統。開發者無需擁有專業的光學知識即可進行開發工作，從而也極大地降低新進廠商的進入門檻。
例如，一個手機廠商或是一個OTT盒子制造商，想將微投技術引入到自身的產品，即可從這個生態圈獲得成熟的光學模組。終端制造商通過獲得的相關參數，只需進行對應的電路設計即可成功研發出新產品。

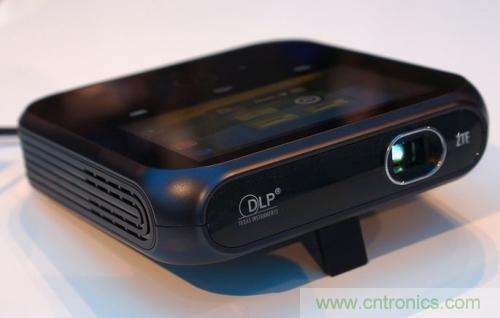

圖3 ZTE Projector Hotspot，運行 Android 4.2，支持1080p DLP投影，LTE 熱點。
