【導讀】紅外線大家不陌生，但是紅外傳聲估計很新鮮吧！其實原理很簡單就是聲音引起紅外振動，然后將激光打在接收電路的紅外接收二極管上接收振動信號,并對信號進行解調達到聲音還原。本文將分享一個極客迷自己DIY紅外傳聲的全過程，有電路圖分析和實物圖，并且還有詳細的測試，快來瞧瞧。
本制作的利用基本原理是聲音引起紅外（激光）振動，然后將激光打在接收電路的紅外接收二極管上接收振動信號,并對信號進行解調達到聲音還原。
通俗的講就是利用聲音使紅外（激光）一亮一滅，然后這束光照在接收電路的紅外接收二極管上接收，檢測紅外（激光）亮還是滅，亮就通電，不亮就斷電，用IC （LM386）將這信號進行放大，推動揚聲器發聲。
紅外線簡介：
紅外線是波長介乎微波與可見光之間的電磁波，波長在760納米至1毫米之間，是波長比紅光長的非可見光。覆蓋室溫下物體所發出的熱輻射的波段。透過云霧能力比可見光強。在通訊、探測、醫療、軍事等方面有廣泛的用途。 俗稱紅外光。
激光簡介：
激光是20世紀以來，繼原子能、計算機、半導體之后，人類的又一重大發明，被稱為“最快的刀”、“最準的尺”、“最亮的光”和“奇異的激光”。它的亮度約為太陽光的100億倍。激光的原理早在 1916 年已被著名的美國物理學家愛因斯坦發現，但直到 1960 年激光才被首次成功制造。激光是在有理論準備和生產實踐迫切需要的背景下應運而生的，它一問世，就獲得了異乎尋常的飛快發展，激光的發展不僅使古老的光學科學和光學技術獲得了新生，而且導致整個一門新興產業的出現。
電路圖如下：

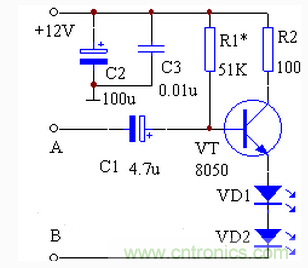

發射端電路圖：
接收端電路圖如下：
我焊接的可能和電路圖中的有些不一樣，那只是我加了LED指示燈而已，自己應該知道加到什么地方吧，那就不用我說了。

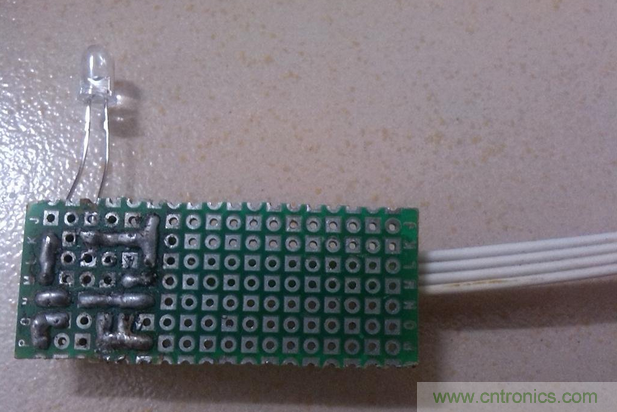

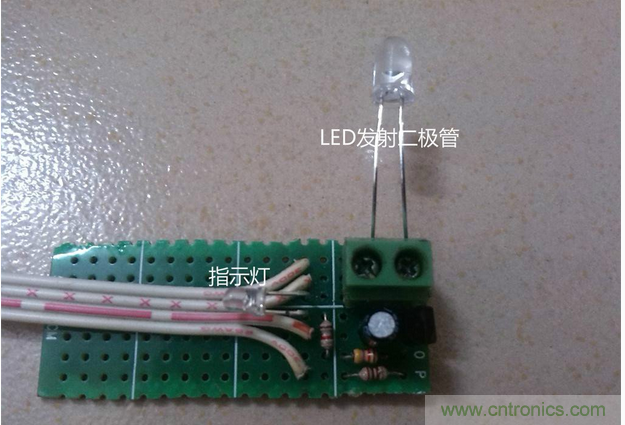

[page]下面是我焊接發射端成品圖：

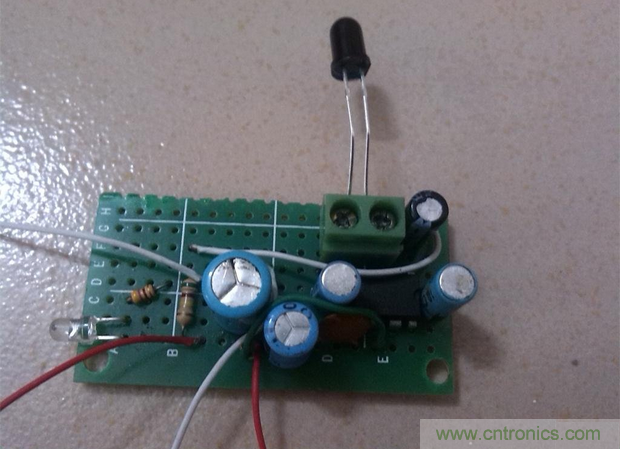

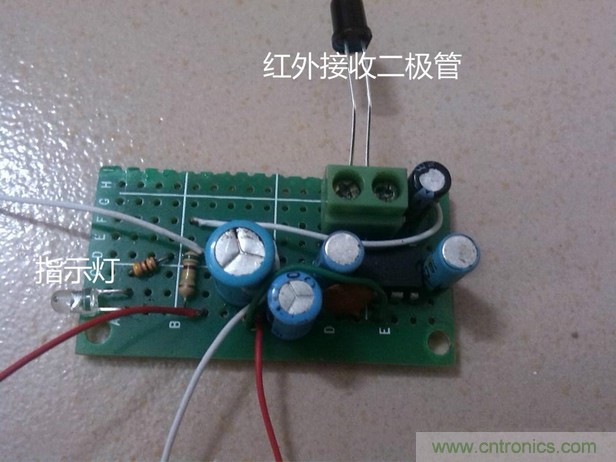

下面是接收端電路成品：

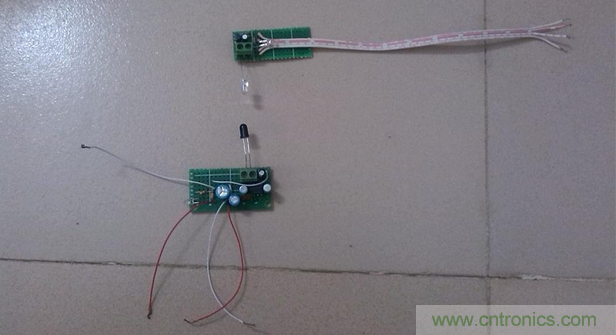

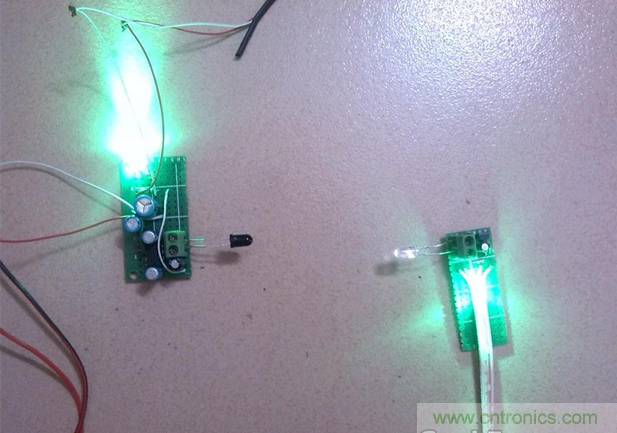

來幾張合照：
