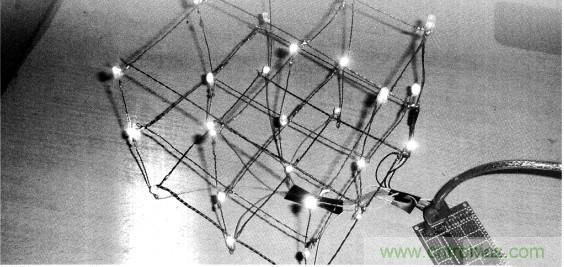

一個LED可以做成頻閃燈，一根直線排列的LED可以做成走馬燈，一個正方形的 LED可以形成點陣，根據這條規律，能否做一個立體的LED呢？在這個想法下，用了一番時間，制作成了一個在立體上顯示的走馬燈。效果圖如圖1所示。
電路很簡單，只有驅動和LED顯示部分，每行由紅綠藍LED排列顧不同順序，以避免相連的兩個LED相同的顏色，顯示出七彩繽紛的效果，按鍵用來切換流動花樣和循環全部花樣，所需器件包括：20腳STC11F02單片機一塊（可以用同類的STC的20腳單片杠機替代）、5cm*7cm萬用板一塊、470Ω電阻9個、微動按鍵2個、紅綠藍LED各9個（最好選用高亮的LED）、裸露銅線若干條。

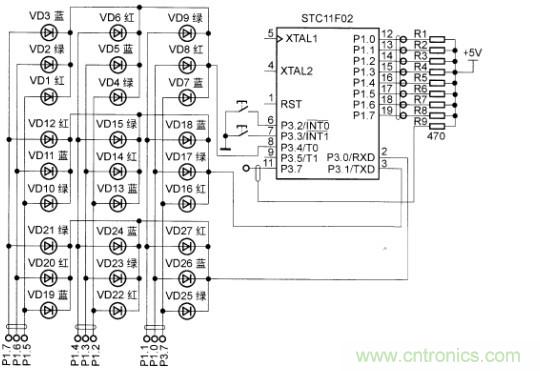

如電路圖2所示，LED排列成上、中、下3層，每一層LED的負極分別接到不同的I/O口上，9個LEDC也接到不現的9個I／O口上，這樣，想讓哪一個LED亮，就給哪個LED高電平，而這—層控制的I/O口就賦于低電壓，由于I/O口輸出的電流很小，所以還要加上470Ω的上位電I阻給予足夠的電流驅動LED，由于要求每組LED顏色不現，所以制作時必須按照電路圖所示的顏色來排列。下面就跟我一步一步地制作吧！

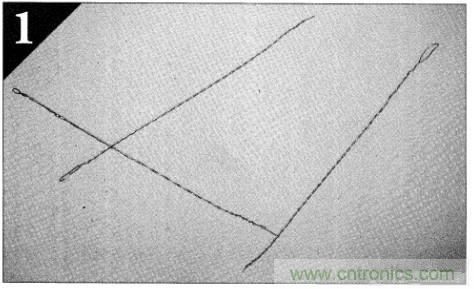

1.用剪刀把廢棄電線里的銅絲解剖出來，然后把銅絲重疊在一超旋轉擰緊，長度可以根據自已的喜好來定。

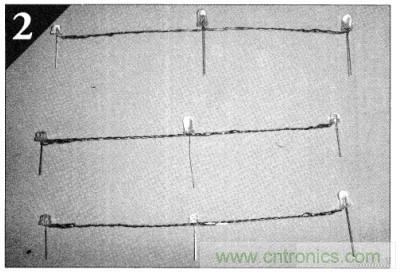

2.把LED的負極彎向一邊，用焊錫把燈焊接在左中右部位，如附圖所示。注意，不同顏色的LED要按照電路圖的順序排列好，銅絲不要跟正極接觸。

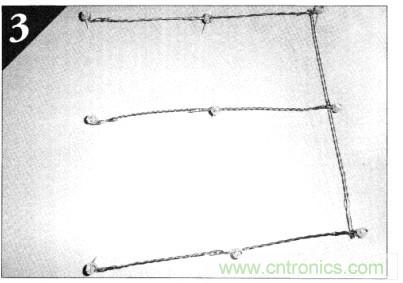

3.再用1根銅絲把排列好不同顏色的一層焊接固定好，為了堅固分布受力，還要用另外2個銅絲同樣焊接在上面圍成1個正方形，這樣就可以把這層所有的負極連接在一起了。按照同樣的方法焊接另外的3層。

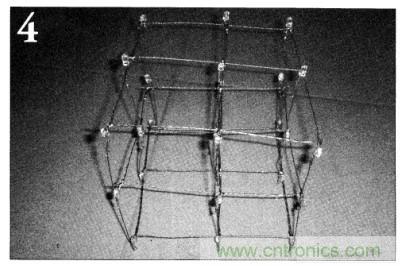

4.再用銅絲把3層LED備自控制的3個LED的正極焊接上，同時要注意正極跟負極不要碰觸。這樣如附圖所示，立方體的部分就完成了。為了確保穩定，還要檢查一下每個地方的連接是否到位，必要時還要加上更多的錫。
5.下面再來進行驅動部分的焊接、如圖所示在相應的位置焊接上元器件，由于是使用STC單片機的內部振蕩器。所以就不需要焊接外部晶振，大大簡化了電路。我用的是UBS插頭供電，你可以根據自已的情況來選擇不同的供電方式。
6.如附圖所示焊接好驅動板背面。

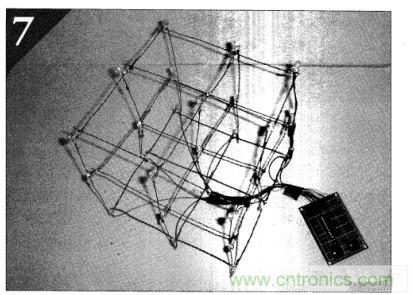

7.再用排線把兩個部分相應的地方焊接上．并月膠布把線包扎起來，插上下載好了程序的單片機，完成這一部分，全部的工作就完成了！

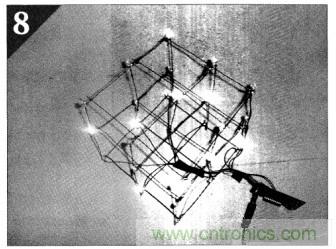

8.成品效果。

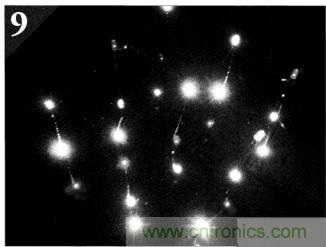

9.晚上的效果圖
這樣一個七彩繽紛的3D走馬燈放在家里，一定很好看吧，有興趣的你就趕緊試一試吧！
