中心議題：
- 采用電容降壓的LED驅動電路分析
采用電容降壓電路是一種常見的小電流電源電路，由于其具有體積小、成本低、電流相對恒定等優點，也常應用于LED的驅動電路中。本文介紹了四種采用電容降壓的LED驅動電路。

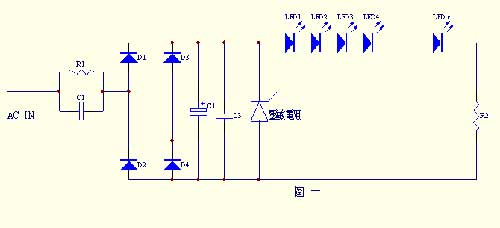

圖一為一個實際的采用電容降壓的LED驅動電路。請注意，大部分應用電路中沒有連接壓敏電阻或瞬變電壓抑制晶體管，建議連接上，因壓敏電阻或瞬變電壓抑制晶體管能在電壓突變瞬間(如雷電、大用電設備起動等)有效地將突變電流泄放，從而保護二級關和其它晶體管，它們的響應時間一般在微毫秒級。
電路工作原理：
電容C1的作用為降壓和限流：大家都知道，電容的特性是通交流、隔直流，當電容連接于交流電路中時，其容抗計算公式為：XC = 1/2πfC，式中，XC 表示電容的容抗，f 表示輸入交流電源的頻率，C 表示降壓電容的容量。
流過電容降壓電路的電流計算公式為：I = U/XC，式中，I 表示流過電容的電流，U 表示電源電壓，XC 表示電容的容抗。
在220V﹑50Hz的交流電路中﹐當負載電壓遠遠小于220V時﹐電流與電容的關系式為：I = 69C ，其中電容的單位為uF﹐電流的單位為mA。
下表為在220V﹑50Hz的交流電路中﹐理論電流與實際測量電流的比較
| 電容(uF) | 0.047 | 0.2 | 0.22 | 0.47 | 1 | 2.2 | 4.7 |
| 電流理論值(mA) | 3.2 | 6.9 | 13.2 | 32.4 | 69 | 152 | 324 |
| 電流實測值(mA) | 3.3 | 7 | 13 | 32 | 70 | 152 | 325 |
電阻R1為泄放電阻，其作用為：當正弦波在最大峰值時刻被切斷時，電容C1上的殘存電荷無法釋放，會長久存在，在維修時如果人體接觸到C1的金屬部分，有強烈的觸電可能，而電阻R1的存在，能將殘存的電荷泄放掉，從而保證人機安全。泄放電阻的阻值與電容的大小有關，一般電容的容量越大，殘存的電荷就越多，泄放電阻就阻值就要選小些。經驗數據如下表，供設計時參考：
| C1取值(uF) | 0.47 | 0.68 | 1 | 1.5 | 2 |
| R1取值 | 1M | 750K | 510K | 360K | 200 - 300K |
D1 ~ D4的作用是整流﹐其作用是將交流電整流為脈動直流電壓。
C2﹑C3的作用為濾波﹐其作用是將整流后的脈動直流電壓濾波成平穩直流電壓。
壓敏電阻( 或瞬變電壓抑制晶體管 )的作用是將輸入電源中瞬間的脈沖高壓電壓對地泄放掉﹐從而保護LED不被瞬間高壓擊穿。
LED串聯的數量視其正向導通電壓( Vf )而定﹐在220V AC電路中﹐最多可以達到80個左右。
組件選擇﹕電容的耐壓一般要求大于輸入電源電壓的峰值﹐在220V,50Hz的交流電路中時﹐可以選擇耐壓為400伏以上的滌綸電容或紙介質電容。
D1 ~D4 可以選擇IN4007。
濾波電容C2﹑C3的耐壓根據負載電壓而定﹐一般為負載電壓的1.2倍。其電容容量視負載電流的大小而定。
下列電路圖為其它形式的電容降壓驅動電路﹐供設計時參考﹕

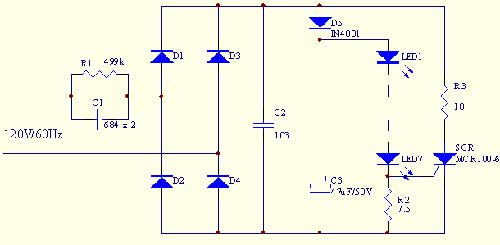

在圖二電路中﹐可控硅SCR及R3組成保護電路﹐當流過LED的電流大于設定值時﹐SCR導通一定的角度﹐從而對電路電流進行分流﹐使LED工作于恒流狀態﹐從而避免LED因瞬間高壓而損壞。

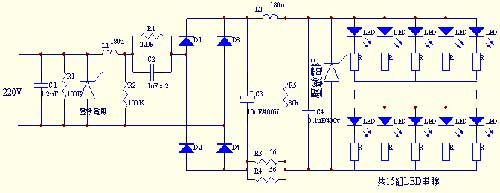

在圖三電路中﹐C1﹑R1﹑壓敏電阻﹑L1﹑R2組成電源初級濾波電路﹐能將輸入瞬間高壓濾除﹐C2﹑R2組成降壓電路﹐C3﹑C4﹑L2﹑及壓敏電阻組成整流后的濾波電路。此電路采用雙重濾波電路﹐能有效地保護LED不被瞬間高壓擊穿損壞。

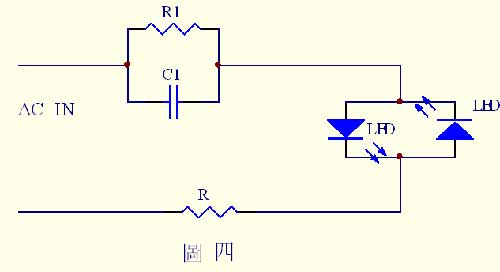

圖四是一個最簡單的電容降壓應用電路﹐電路中利用兩只反并聯的LED對降壓后的交流電壓進行整流﹐可以廣泛應用于夜光燈﹑按鈕指示燈﹐要求不高的位置指示燈等場合。
