本文介紹了戶外全彩貼片式SMD顯示屏的優勢及所使用的專用戶外全彩SMD的性能參數，有助于人們對戶外SMD顯示屏的了解和推廣。
一、概述
LED顯示屏以其高亮度、耐候性、大尺寸占據了大尺寸戶內外顯示屏的主流市場，而顯像管顯示器(CRT)、液晶顯示器(LCD)及等離子顯示器(PDP)在中小尺寸、戶內近距離觀看的顯示市場上占據主流。
led顯示屏在廣告、舞臺、公共信息顯示、體育交通設施等使用領域獲得了大量應用。LED顯示屏按使用環境分為戶內、戶外和半戶外LED顯示屏;按顯示顏色分為單色屏、雙色屏和全彩屏;按選用器件分為數碼點陣屏、直插式LED屏和貼片式SMD屏。
本文所要敘述的是正在興起的戶外全彩貼片式SMD顯示屏及其專用SMD器件性能。
二、戶外全彩貼片式SMD顯示屏的主要優勢
眾所周知，戶外LED顯示屏在一兩年前全部使用直插式橢圓形紅、綠、藍LED器件，而這一兩年，像素點間距為8mm至16mm的戶外全彩貼片式SMD顯示屏正在逐步興起，并獲得廣泛應用。
以前，由于貼片SMD的亮度偏低，且防水、防潮、防紫外線功能達不到戶外惡劣環境的要求，故戶外全彩顯示屏是直插式LED器件的天下。全彩貼片式SMD顯示屏只能大量應用在戶內。隨著LED芯片技術和LED封裝技術的進步，SMD的亮度和防護等級已經能夠滿足戶外應用的需求，并且全彩貼片式SMD顯示屏具有更多全彩直插式LED顯示屏難以達到的一些優勢，故獲得了較快速的應用。
戶外全彩貼片式SMD顯示屏對比戶外直插橢圓LED顯示屏的優勢表現在如下幾個方面：
(1)廣視角
戶外全彩貼片式SMD顯示屏不但在水平方向具有110度的廣視角，在垂直方向也具有110度廣視角，這在一些應用場所特別有優勢。
(2)配光好
紅、綠、藍橢圓形LED在不同角度三種亮度的匹配一致性是一項難度很高的指標，而全彩SMD因為設計結構為三合一結構，紅、綠、藍三
顆芯片全在一個支架碗杯之中，故在不同角度紅、綠、藍三種亮度的匹配一致性高度一致，從而使得戶外全彩貼片式SMD顯示屏在任意角度的亮度匹致一致性很好，達到更好的色彩逼真效果。
如下圖1和圖2分別為戶外全彩貼片式SMD配光曲線圖和戶外全彩橢圓LED配光曲線圖。通
[page]
過比較可以看出，SMD的配光一致性比橢圓LED有明顯優勢。

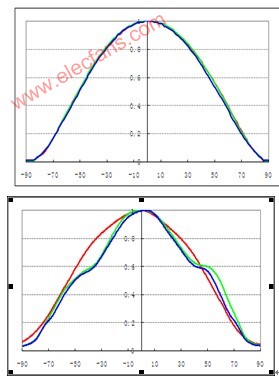

圖1戶外全彩SMD水平方向配光曲線圖2戶外橢圓LED水平方向配光曲線
(3)混光好
由于設計結構為三合一，三顆芯片距離很近，在同一個支架碗杯中混光，而不是三顆分立的橢圓形LED，故紅、綠、藍混光效果好于直插橢圓LED屏，尤其適合于近距離觀看。
(4)高對比度
由于三合一的設計結構，全彩SMD尺寸小，故發光面積小，黑區面積大，提高了LED顯示屏的對比度。
(5)自動化生產
貼片式SMD能夠使用全自動貼片機進行自動化貼片，生產效率高。全彩貼片式SMD顯示屏模塊的線路設計能夠實現燈板和驅動板二合一，降低了成本，提高了可靠性，提升了生產效率。
自動化貼片生產還能提高SMD在線路板上的垂直精度，克服了直插式橢圓LED在線路板上垂直精度問題，從而保證更好的光學效果。
三、戶外全彩貼片式SMD的主要參數
(1)亮度
目前戶外全彩貼片式SMD的亮度已能夠滿足點間距8mm至16mm的戶外全彩貼片式SMD顯示屏的亮度需求。其中綠色亮度能夠達到1200mcd至1600mcd，整屏亮度能夠高于5000nits。
為保證整屏亮度的一致性，每種顏色的亮度范圍應在1：1.3以下，并且紅、綠、藍三種顏色的平均亮度比例約為3：6：1。
(2)波長
紅、綠、藍三種顏色的波長范圍均不應寬于5nm，且每種顏色的波長分布應呈正態分布。
(3)衰減
戶外全彩貼片式SMD由于亮度原因使用電流相對較高，由于在戶外使用，為達到最小的衰減，故對芯片尺寸、散熱設計、防水、抗紫外線等要求較高。同時，紅、綠、藍三種顏色亮度衰減須有一致性，進而保證SMD顯示屏在工作較長時間后不但亮度下降較小，而且亮度及色彩一致性保持良好。品質優異的戶外全彩貼片式SMD一般能保證工作3000小時后紅、綠、藍衰減平均小于5%，且紅、綠、藍衰減離散性低于+10%。
(4)角度
戶外全彩貼片式SMD的角度一般要求水平方向和垂直方向均大于110度。
(5)防水和防潮
戶外全彩貼片式SMD的防水和防潮性能是非常重要的關鍵參數。SMD支架材料的選擇及結構設計決定了防水和防潮性能。新型PPA材料、硅膠材料的采用及新型結構的設計才能解決防水和防潮問題。防水和防潮問題未能很好解決，會出現失效、暗亮、快速衰減等問題。品質優異的戶外全彩貼片式SMD的防水、防塵等級能到達IP67，防潮等級為Lever3。
(6)防紫外線
由于戶外使用，要求全彩貼片式SMD的支架材料和灌封材料具有抵御紫外線的能力。不防紫外線的SMD會出現PPA發黃、灌封材料混濁從而出現亮度衰減和失效的現象。品質優異的戶外全彩貼片式SMD在戶外工作10000小時后的黃變比例應不大于5%。
(7)失效率
容易在多項因素作用下出現失效。品質優異的戶外全彩貼片式SMD在3000小時內失效率應低于十萬分之五(50ppm)。
(8)厚度
戶外全彩貼片式SMD顯示屏考慮到線路板防水因素，需要在SMD厚度以下進行防水膠的灌封，故全彩貼片式SMD需要一定的高度，目前市面上主流的厚度為2.5mm。
四、戶外全彩貼片式SMD顯示屏的發展趨勢
在亮度、成本上，傳統的戶外全彩直插式橢圓LED顯示屏在20mm及以上像素點間距具有無可替代的優勢。隨著LED芯片亮度和LED封裝工藝技術的提升，戶外全彩貼片式SMD的價格與橢圓LED的差距已縮小至10%至20%。戶外全彩貼片式SMD顯示屏由于具有視角廣、配光好、混光佳、對比度高和易于自動化生產的優勢，其市場占有率有望從現在的不到10%，發展至與戶外全彩直插式橢圓LED顯示屏平分天下的局面。
