自動化半導體測試儀
通道密度在半導體測試設備中起著至關重要的作用，尤其是在自動化存儲器測試設備中。通道密度越高，測試設備能夠容納的測試站點就越多，受測半導體元件吞吐量也越高。采用封裝尺寸更小、通道數量更多的 ADC 能夠提高可實現的通道密度。然而，即使通道數量很高，優化 ADC 的帶寬和穩定時間也很重要。更高的帶寬和更短的穩定時間可以縮短信號吞吐時間，從而縮短自動化半導體測試設備的總體測試時間。存儲器測試儀通常是多路復用系統，這需要 ADC 具有快速響應時間，以快速捕獲多路復用器輸出上的數據。
圖 1 展示了存儲器測試儀中 ADC 配置的電路圖，而表 1 列出了 ADS9817 的穩定時間和帶寬模式，其中 ADS9817 是一款采用 7mm x 7mm 封裝的 18 位八通道雙路同步采樣 ADC。

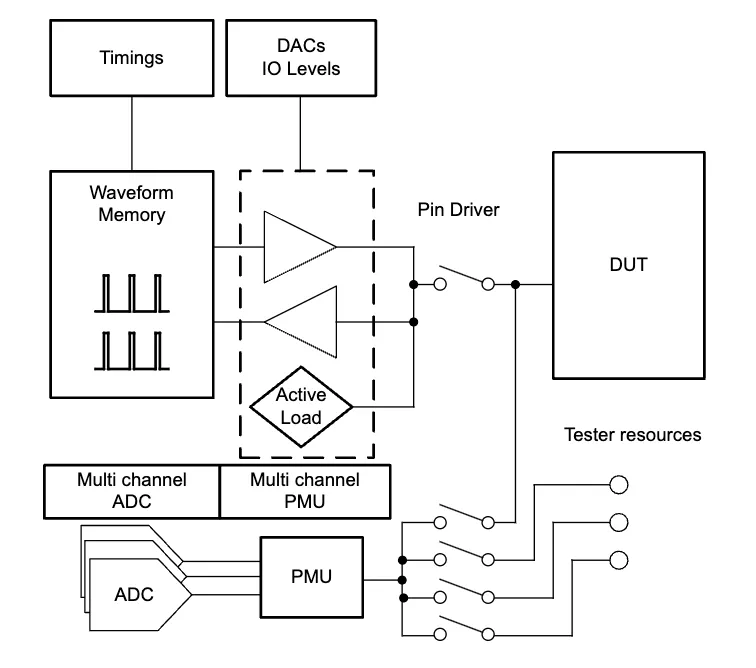

圖 1 存儲器測試儀的 ADC 配置電路

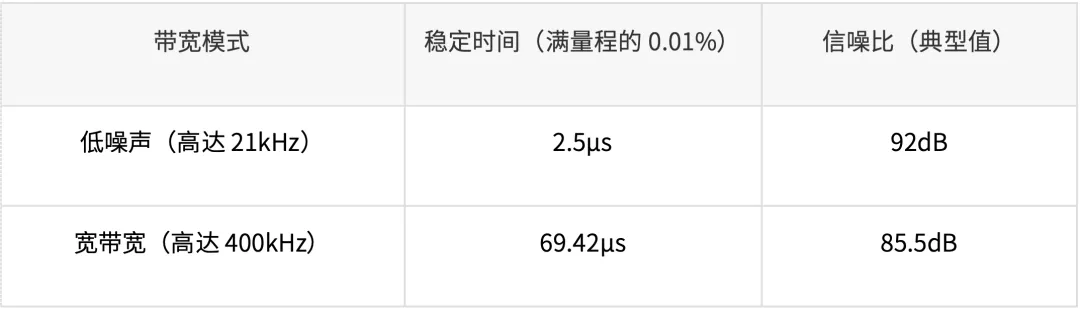

表 1 ADS9817 帶寬模式
ADC 的總體未調整誤差 (TUE) 是影響測試設備性能及其相關校準方法的另一個因素。高精度器件可以提高系統設計的整體精度并降低校準要求。ADS9817 具有較低的積分非線性 (INL) 和超低溫漂，失調電壓漂移為 0.5ppm/°C，增益漂移為 0.7ppm/°C。這些規格可以降低 TUE，從而減少了測試儀的校準工作量并提高了其性能。表 2 詳細介紹了 ADS9817 器件的 TUE。
表 2 ADS9817 在各種工作條件下的測量精度
數據采集設備
高速數據采集系統需要寬帶寬、無混疊精密信號鏈來測量無阻尼加速計或?qū)拵掚娏鱾鞲衅鞯雀哳l傳感器的輸出。為了在寬動態范圍內準確采集快速瞬態信號，需要使用高速精密 ADC。數據采集系統需要大約 20MSPS 的 ADC，才能準確采集它們可能遇到的各種信號。ADS9219 在 20MSPS 時提供 95dB 信噪比。
圖 2 所示為數據采集系統的電路方框圖。集成式 ADC 驅動器簡化了前端放大器的帶寬要求。這一增強功能使數據采集系統能夠提供高精度和寬帶寬。在 ADC 接收到模擬信息后，數據采集軟件會處理數字化數據并將其輸出給用戶。

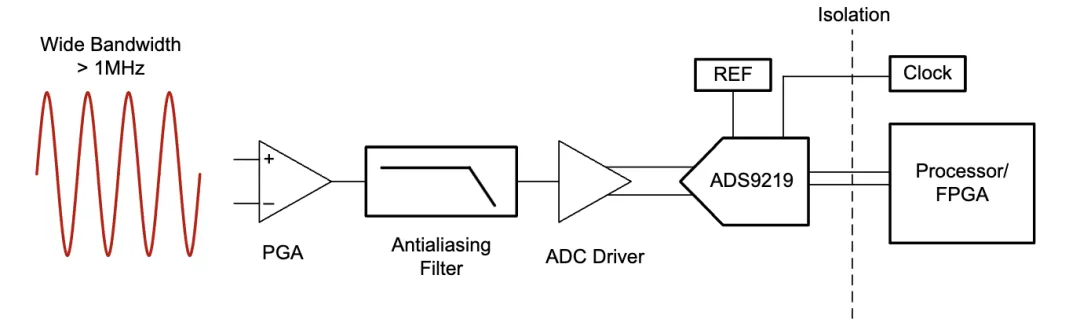

圖 2 用于數據采集的 ADC 配置電路圖
線性編碼器
模擬增量編碼器輸出 1Vpp 正弦和余弦信號，這些信號由 ADC 在伺服驅動器中進行數字化。正弦和余弦信號的插值為伺服驅動器提供電機的位置和速度。為了準確地完成這些信號的插值，需要兩個同步采樣通道。具有高精度要求的電機控制終端設備（如激光干涉儀或高端線性編碼器）可以利用正弦和余弦電機法測量快速運動的電機并執行精確的運動。編碼器的輸出信號頻率與電機轉速直接相關，因此高端線性編碼器需要具有高采樣速率的 ADC。
ADS9219 和 ADS9218 分別是 20MSPS 或 10MSPS 的雙通道同步采樣 ADC，非常適合測量編碼器的正弦和余弦輸出。THS4541 是一款高速全差分放大器，可用作低功耗、高性能 ADC 驅動器。這些器件非常適合用于正弦和余弦電機控制，因?yàn)檫@些 ADC 能夠通過高帶寬同時采集這兩個信號，從而實現更嚴密的控制和更準確的運動。電機控制器可以在控制算法中使用這兩種信號來精確地控制電機。由于正弦信號和余弦信號具有 90 度相位差，因此控制算法可以檢測電機的位置及其旋轉速度。圖 3 所示為增量編碼器系統的編碼器方框圖。

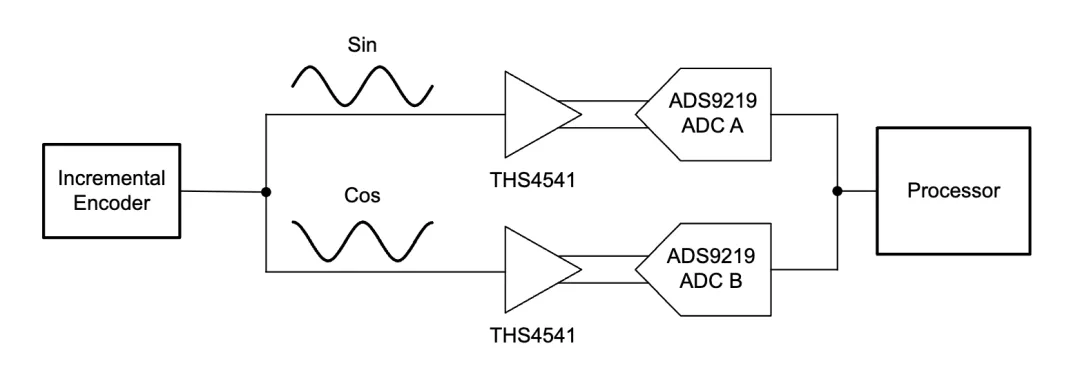

圖 3 具有 THS 器件的編碼器方框圖
結語
本文已經介紹了自動半導體測試儀需要具備高通道密度、高速和一定的精度水平。數據采集設備需要非常高的速度來采集信號，而使用正弦和余弦控制的高端線性編碼器需要精確的同步采樣 ADC 來實現精確控制。ADS9219 和 ADS9817 可以幫助您構建尺寸更小、運行精度更高的出色系統，從而更大限度地減少終端設備所需的校準工作和停機時間。
