【導讀】在執行原理圖導入PCB操作之前，我們通常需要對原理圖封裝的完整性進行檢查，以確保所有的器件都存在封裝或者路徑匹配好，以放置無法導入或者導入不完全的情況。
封裝的添加、刪除與編輯
1、對于封裝檢查如果我們一個一個的去檢查的話是非常麻煩的，Altium提供了一個集中管理期間的功能，執行菜單命令“Tools—Footprint Manager…”，如圖1-1所示，進入封裝庫管理器，可以查看及管理所有器件的封裝信息。
圖1：封裝庫管理器

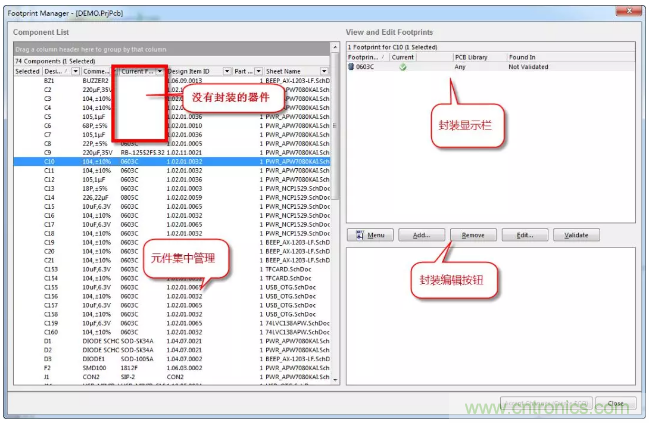

2、如圖1-2可見，原理圖中涉及到的元器件都在“Component List”里面進行了顯示，點擊“Current Footprint”，可對同類型的封裝進行集中排序，方便我們?cè)O(shè)計者按照封裝庫類去檢查封裝的完整性，若某個器件沒有添加封裝，會優先在前排顯示處理。
如果選中器件，沒有封裝的話，可以在右側執行“Add”命令添加新的封裝。添加方法可以參考前文章節封裝創建的內容。
圖2：封裝的檢查與操作

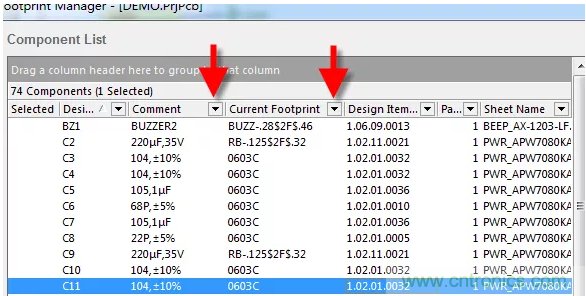

3、封裝庫管理器可以對一個或多個器件進行封裝，進行添加、刪除、編輯等操作，同時可以通過Comment值篩選，局部或全局更改（或添加）同類型器件封裝名，如圖1-3所示。
圖3：Comment值篩選同類型器件
4、對封裝進行完編輯或添加等操作之后，執行右下角的“Accept Changes（Create ECO）”命令，對更新內容點擊“Execute Changes”更新到原理圖當中，如圖1-4。
圖4：更新封裝信息
庫路徑的全局指定
很多原理圖工程師喜歡從系統自帶庫或者自己積累的PCB庫中調用封裝，將原理圖關聯的封裝指定在本地某個文件路徑下面，但是只要我們移動工程文件到另外一臺電腦上時，由于另一臺電腦不存在指定路徑下的庫，這個時候原理圖器件就沒辦法識別匹配到PCB庫了，需要我們同時拷貝PCB庫來重新指定路徑，讓其相關聯。
這個時候同樣存在一個問題，就是一個效率問題，我們是一個一個改呢？還是可以統一改掉，這里同樣需要用到我們的“Footprint Manager”

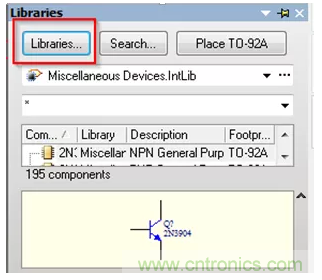

1、首先，指定庫路徑前，要?jiǎng)h除PCB中已關聯的系統庫，打開PCB界面，單擊右下角“System”菜單中的“Libraries”按鈕，可調出如圖1-5所示庫編輯頁面。
圖5：Libraries 的調用

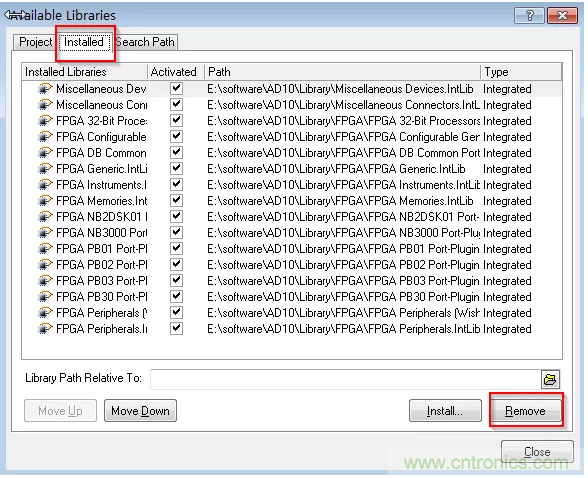

2、如圖1-6所示，單擊“Libraries”按鈕，進入庫的安裝編輯界面，在圖中選擇“Installed”下的所有封裝庫，再單擊“Remove”按鈕，完成系統關聯庫的移除操作。
圖6：庫的安裝界面

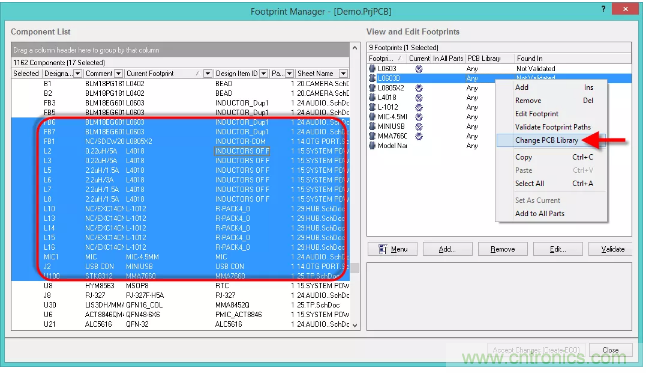

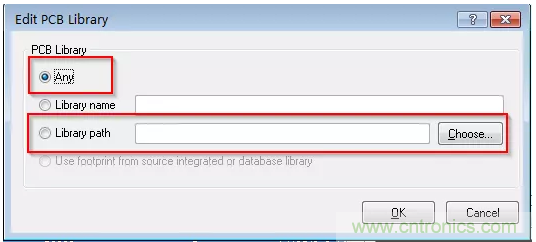

3、執行菜單命令“Tools-Footprint Manager”打開封裝庫管理器，如圖1-7所示，全選左框中所有器件和右框中所有封裝名，在右框中右擊，選擇下拉菜單中“Change PCB Library”按鈕，在匹配路徑對話框中選擇“Any”匹配項，可以實現工程目錄下多個PCB庫的任意匹配，或可以選擇“Library Path”，選擇指定的路徑，如圖1-8所示。
圖7：批量修改封裝匹配
圖8：封裝庫路徑的匹配
如果項目比較多，建議以項目為單位管理“庫”文件，路徑匹配直接選用“Any”，避免路徑匹配問題帶來的煩瑣問題。

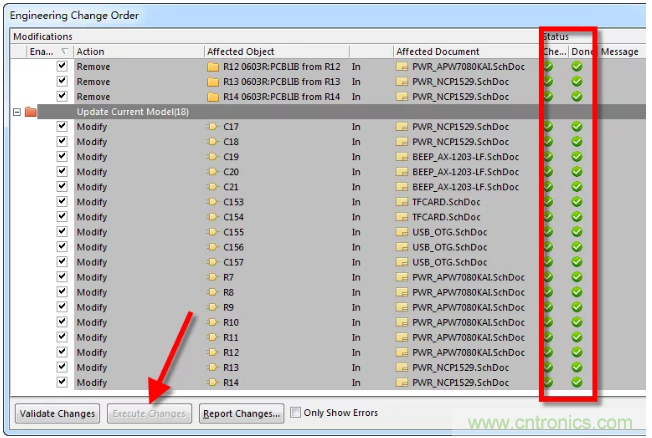

4、修改完庫的匹配路徑后，單擊OK，執行“Accept Changes（Create ECO）”命令，在所得到的圖中單擊“Execute Changes”按鈕，即可完成全局指定封裝庫路徑的操作，如圖1-9所示。
圖9：執行變更
