【導讀】作為一種儲能和濾波元件，電容器用途十分廣泛。但是，與不同電路具有不同特點的電信號一樣，不同種類的電容器的性能特點也不同，如果電路信號特點和電容器的性能特點不匹配，即使是電容器本身質量沒有問題，在使用時效果也不能達到使用要求。從電容器本身講，只有使用條件合適，電容器本身的性能優勢才能得到發揮，從電路設計者的角度出發，只有選擇性能合適的元件才可能保證電路性能達到設計要求。
在實際中，經常出現這樣的問題，由于電路設計者不夠了解電子元件的性能特點，選用的元件類型不合適，從而導致電路電信號變化不能滿足設計要求。甚至由于選擇的電子元件性能與設計要求不匹配而出現嚴重的質量問題。上述問題已經屢見不鮮，而電容器提供者由于對電路信號特點了解不夠，對選型未提出重要的建議，最終導致使用中出現嚴重的質量問題。
如何解決上述問題？
第一，電路設計者必須具有非常扎實的各類電子元件基礎知識，對不同類型的電子元件優缺點有充分的了解。不能因?yàn)閷?duì)電路信號控制非常熟悉，就麻痹大意。
第二，生產商必須向電路設計者提供足夠的使用前技術服務。而且必須告知其產品的缺點及其避免方法，不能一味的吹噓自己產品的優點而對缺點一帶而過。
能夠把不同電路的電信號特點區分清楚的生產商很少，對可能出現的使用不當沒能預先提出合理建議更為普遍。對于使用者，忽視對元件性能的足夠了解已經成為很多電路設計故障率不能達到基本要求的首要原因。

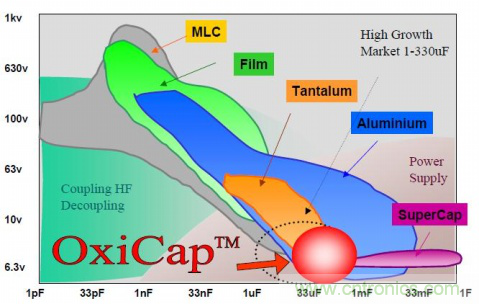

由上圖可以看出不同種類的電容器可依據自身性能特點適用于不同類型的電路，這是電容器選型最基本、最簡單的分類。更具體的電容器選型分類見下面的介紹：
1.根據使用頻率的高低選擇電容器種類
由于不同類型電容器的頻率性能差別很大，因此，如果電路的工作頻率非常高，超過MHZ，而且電路信號強度較弱時，疊層陶瓷電容器是最佳的選擇。盡管都是濾波和儲能充放電，在工作頻率一定時，一定要考慮到不同種類的電容器的頻率特性是否與電路工作頻率相符？因?yàn)槊糠N電容器都有自己合適的使用頻率范圍，所有的電容器都有隨工作或測試頻率的增加，而電容器容量逐漸降低，損耗逐漸增加的現象。如果電容器的基本容量和阻抗特性因?yàn)楣ぷ黝l率的過高或過低而發生很大變化，最后可能導致電路信號特點不能達到設計要求。如果工作頻率在中頻率段以下，對電容器在不同溫度下的參數值一致性要求較高時，選擇固體鉭電容器可能較合適。但是，對這些性能特點必須有所取舍，這點非常重要。
2. 根據環境溫度變化要求選擇電容器種類
不同種類電容器的溫度特性差別也非常大。如果用戶使用的環境溫度變化幅度較大，例如，一年四季都在室外工作的電子設備，又或者在較短時間從低空到溫度極低的高空。此時，無論你的電容器是作為濾波或充放電，你都必須選擇在寬溫范圍內電容器容量和阻抗及漏電流變化最小的電容器。否則，你的電路可能會在不同環境溫度下呈現出不同的信號變化幅度，很有可能導致電路整體失效。如果某電容器的實際使用環境是在溫度變化非常小的環境下，則可以不必特別關注電容器的溫度特性。
目前，電容器中溫度特性最好的是固體鉭電容器。某些高壓固體鉭電容器在-55—+125度的溫度區間里容量的變化率可以達到-3—+5%以內。對于航空和宇航電路，電容器必須具有非常出色的溫度特性才可以達到使用要求。
下面將電容器的溫度特性從好到差依次排列：
鉭電容器≥NPO型陶瓷電容器≥固體鋁電容器≥液體鉭電容器≥云母電容器≥疊層陶瓷電容器（MLCC）≥液體鋁電容器。
如果你的電子整機工作環境溫度變化較大時，就必須考慮所選擇的電容器是否在各種極限溫度下電性能參數的變化范圍仍然可以滿足你的電信號變化幅值要求？
3.根據輸入功率和輸出功率大小選擇電容器
電容器常被使用在諸如藍牙耳機和手機這樣的電子設備中，同時，它也被常使用在各種大功率電源上作為整流器和瞬時備用電源上。用在電量非常小工作頻率非常高的手機類電子產品上時，即使是漏電流偏大、ESR較低，產品一般也很難出現質量問題，除非電容器本身就有問題。用在輸入和輸出功率都較高的電路中時，例如電源濾波和放電電路，電容器不僅需要有更低的ESR，還必須具有非常低的漏導電流，否則會導致?lián)舸└怕试黾雍洼敵龅墓β什ㄐ尾荒軡M足要求。由于不同種類電容器的體積電容量不同，因此，設計時必須根據輸出功率需求選擇足夠容量和耐壓的電容器。
由于不同電容器的自身阻抗不一樣，因此，在輸入和輸出功率較大時，必須考慮到該電容器的自身電阻導致的溫度升高幅度和自身散熱能力的平衡問題。此類電路必須考慮到峰值輸出輸入時的溫度變化和耐壓變化是否符合電路安全性要求。
4.根據電路板體積和安裝面積要求來選擇電容器
用在高度集成化，高工作頻率的電路中時，片式化的能量密度較高的電容器是最佳選擇。實際上片式化不單提高了電容器的體積容量比，同時，由于產品結構的變化，使得電容器的電感降低了很多。較低的ESL（等效串聯感抗）同時決定了該產品具有較低的ESR（等效串
聯電阻）。而這兩個參數是決定電容器頻率特性好壞的決定性參數。 因此，在此類電路中應該盡可能不要使用引線又細又長的電容器和其它器件。
在線路板安裝面積足夠時，盡量選擇規格相同而殼號大一號的產品。因?yàn)椋鼈儽M管基本電性能一樣，但可靠性不同，殼號大的產品可靠性一般高些。如果想要盡可能選擇體積更小的電容器，就必須具備一個基本的前提條件，即整機的輸入和輸出功率必須小，否則電容器的可靠性降低將影響到整機的可靠性。
5.根據交流紋波大小來選擇電容器
用在濾波電路中時，電容器必須承受一定頻率和一定幅值的交流電壓和交流電流導致的發熱沖擊。同時，還必須承受開關瞬間的直流高電壓大電流浪涌。此電路 必須選擇規格和種類合適的電容器。如果只是考慮到直流耐壓足夠是遠遠不夠的，同時，必須考慮到不同電容器具有不同的耐紋波能力。電容器耐紋波能力的排序如下：
MLCC≥卷饒式滌綸電容器≥片式氧化鈮電容器≥高分子片式鉭電容器≥高分子固體片式鋁電容器≥以二氧化錳為陰極的片式鉭電容器≥液體鋁電容器≥液體鉭電容器。
6.根據電壓高低來選擇電容器種類
用在電壓較高的電路中，一旦出現擊穿就可能產生很嚴重的后果，因此，安全性是首先考慮的因素。高壓陶瓷電容器的安全性最高，其次是滌綸電容器和高壓鋁電容器，耐壓最低的是高分子電容器和氧化鈮電容器。
7.根據電路可靠性要求來選擇電容器種類
如果某電路可以使用鉭電容器、氧化鈮電容器以及鋁電容器，那么，我建議您參考下面的電容器可靠性排名。
氧化鈮電容器≥鉭電容器≥MLCC≥鋁電容器。
8.根據電容器價格來選擇電容器種類
實際上，在銷售價格較低的民用一次性消費品上也大量使用電容器。價格對利潤影響較大的時候，安全性也更重要。絕對不能用犧牲安全性的方法來選擇可靠性不夠的電容器。因?yàn)閷?shí)際中，電容器的可靠性可以計算出來。實踐證明了過分考慮成本得到的結果往往都是事與愿違...
9.根據綜合因素來選擇電容類器種
當電路信號特點非常復雜時，要合理地選擇電容器類型必須建立在您對各種電容器性能特點非常了解的基礎之上。由于電容器廠家實際具有的電容器知識更深，因此，用戶可以要求電容器廠家必須提供更為詳細的技術服務。甚至可以要求廠家提供的某類電容器必須通過某項特殊實驗。此時的選型不可簡單定論,，但供需雙方切實的技術交流非常必要其關鍵。
電容器是所有電子整機設備中最容易出現問題的電子元件，據統計，在電源電路中，70%以上的故障與電容器有直接關聯。在高功率性設備中占的比例更高，根據我的經驗來看，至少50%以上的電路問題都與電容器類型或規格選擇不合適有直接關系。
實際上，合理的電容器選型可以避免許多質量問題和電路信號問題的出現。有時，正確的選型甚至比合理的電路設計更重要，選型因此成為復雜電路系統制造工程中的重要一環，必須得到電容器生產廠家和電路設計者的共同重視，這一步驟對雙方都非常必要。
