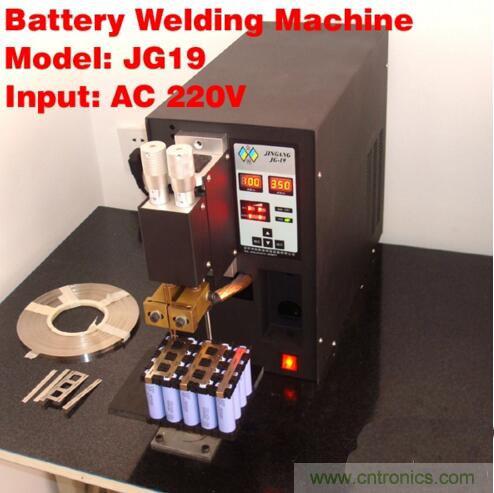

【導讀】我們知道，18650電池或其他電池組，包括特斯拉汽車的電池組，其工業化焊接過程中一般要用到點焊機（Spot Welder）。點焊機，顧名思義，就是在某個點或局部地區進行電氣焊接。點焊機原理眾多，比如電弧點焊或電阻點焊。當然，網上有很多產品，價格從幾百元到幾千元不等。點焊機樣子如下圖：
焊接效果如下圖：
查了查資料，發現原理其實挺簡單的。作為能讓女生眼前一亮的EE必備技能——電焊，必須要熟練掌握。他的焊接原理一句話概括就是：在某個點處通過很大但很短的脈沖電流，使得局部金屬熔融相接。

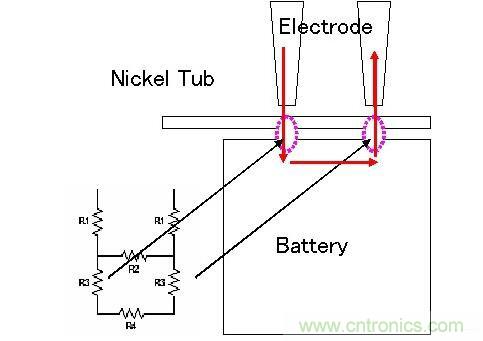

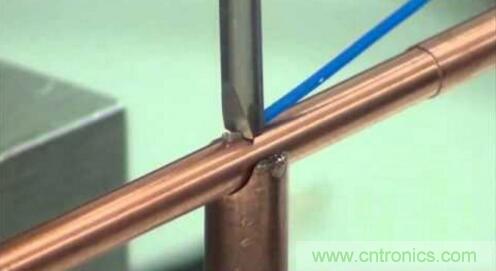

圖中電流集中于兩個點處，所以局部會非常紅熱，加上外部壓接的壓力，金屬片就很容易的和電池電極融合，在相應的部位形成焊點：

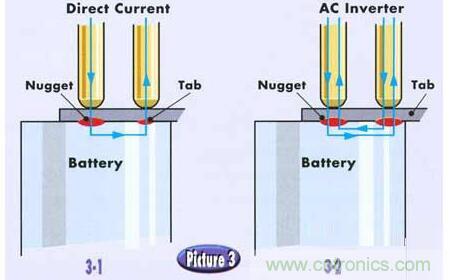

上圖是說AC焊接比DC焊接更牢靠，但原理似乎不太對（電流反著流效果應該是一樣的）。
好了，下面開始DIY。
首先，我家里有一個壞了的微波爐。拆開，把上面的變壓器拆下來：

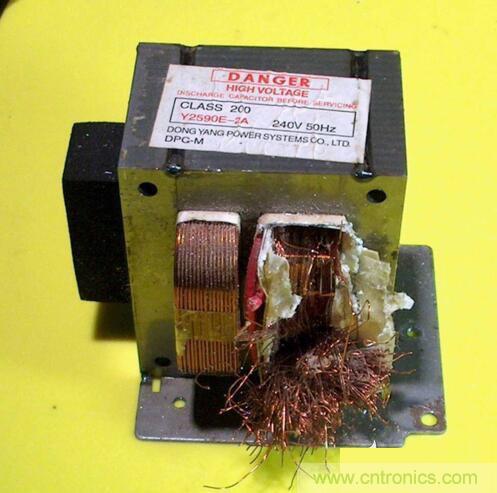

這是別人的圖，因為我拆的時候忘了照了，就先用了。這是一個升壓變壓器，一次側220V（或110V），二次側升壓至2000V，額定容量是1000VA。用電鋸鋸掉二次側繞組：

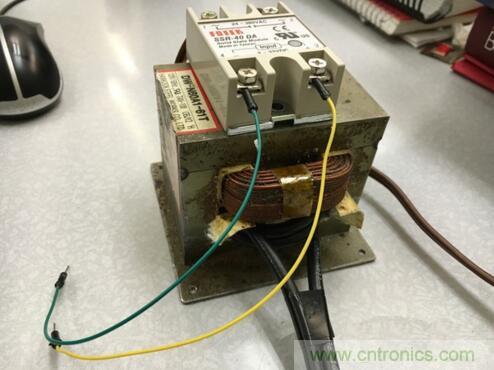

換粗導線，纏繞3圈，就是下面這樣了。一次側接110V后，二次側的輸出是2V（交流有效值）

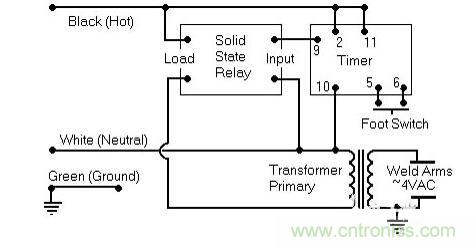

上面那個方塊是一個固態繼電器，用Arduino控制一次側開斷。其電路圖如下：
不同的是我用Arduino代替了圖中的Timer，這樣我就可以自己設定脈沖電流的寬度和個數了。
完成圖：

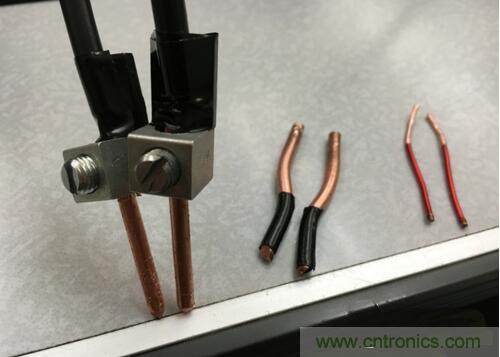

焊接電極網上也有賣，可惜一次賣10根，一共二十刀，我覺得不劃算，所以就自己用Dremel加工銅條做了兩個：
然后為了對比電極，又做了 一些其他形狀、不同粗細的：
然后開始焊接吧~~~

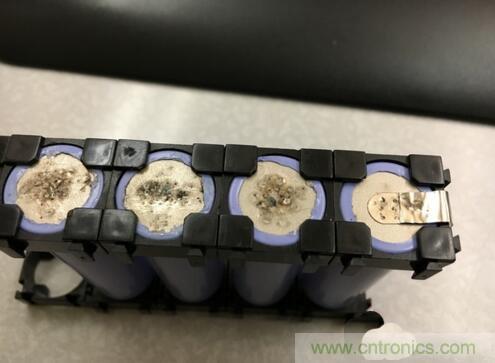

正好原來做EV的師兄留下來好多壞電池，讓我先練練手：
我需要調節的變量有這么幾個：焊接壓力（用手控制），電極，脈沖個數，脈沖寬度，脈沖間隔。
反復試驗，發現雙脈沖效果最好，第一個脈沖100毫秒，然后斷開300毫秒，第二個脈沖250毫秒。
輸出電流理論最大值500A（1000VA/2V），但是實際值肯定小于此值，估計在200A左右（實際焊接電流和電極材料，電池電極材料，焊接壓力，電極形狀都有關系）。

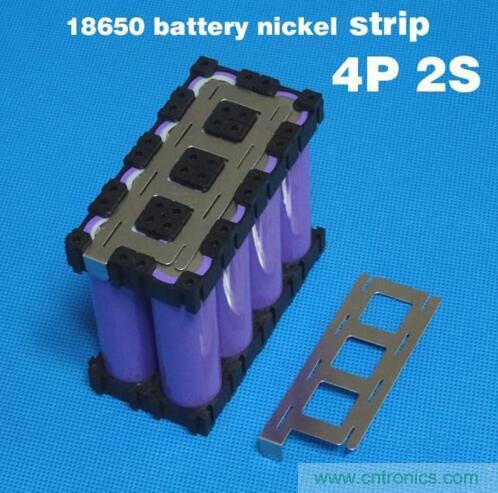

鎳片厚度0.15mm以上建議就不要用普通鎳片了，而要用這種鎳片：

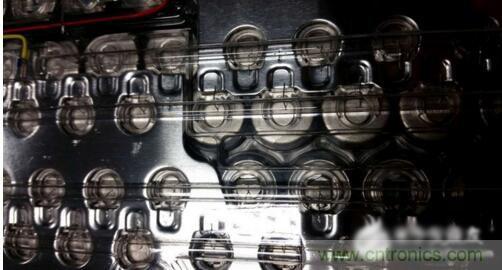

這種鎳片雖然厚，中間卻有條縫，確保了電流90%通過下層電池電極從而形成焊點，否則電流將大部分留過鎳片，自然焊不牢靠啦。如果你要焊接成特斯拉的電池組形狀：
那么需要其他形狀的電極：

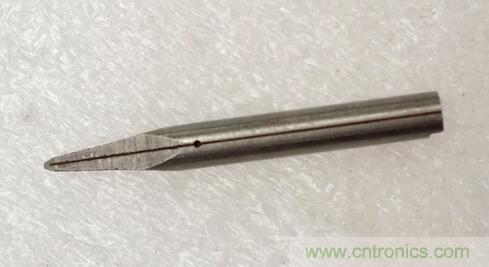

就是把金屬絲壓接到電極表面。當然自己DIY可以，但是工業上是用更高級的方法，比如：
這種接頭自帶內嵌式導線，可以像縫紉機一樣啪啪啪啪，就好了。
整個點焊機我就買了一個固態繼電器，5美元，其他都是從垃圾堆里刨出來的，所以基本不要錢……
