【導讀】測量結果的準確性取決于正確的測量方法和精密的儀器，有時候，隱藏在電源插座中的發光二極管也會產生來意想不到的測量誤差。
之前有工程師在用PA310功率計測量5mA最小的電流量程檔，接線方式如圖1，電流數值顯示有1.9mA。測試任務要求測待機功耗，儀器上的1.9mA電流會對測量結果有影響，1.9mA從哪里來？應該怎么去除那？
建議電流通道不接入測量線，此時空載電流為0。初步懷疑是使用的排插可能有漏電流，但是排查測量電路始終沒有找到原因。之后用儀器和測量系統來定位問題，發現確實如此，嘗試了分別從火線和零線接入電流通道測量均有電流值，排除了雜散電容的影響。細想了一下，零線和火線都有電流是否是電源插座中存在一個微小負載？順藤摸瓜，元兇居然是插排上的一個LED指示燈！
經過這個案例，總結并講解測量中需要注意的事項：
1）在測量時，忽略了電源排插的LED指示燈的電流；
2）當被測回路電流很小，電壓較高時，要采用電流表內接法；
3）電流測量接入點位于電位較低端（如零線），避免雜散電容產生泄露電流。
測待機功耗時，為了方便測量，用時用戶會使用電源插排進行接線，如圖1，這樣接線必須注意以下三點：

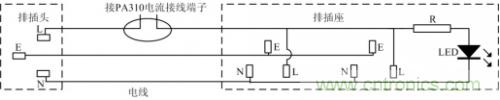

1.電源排插上是否存在LED指示燈，如果有，那么這個指示燈的電流就會被作為負載電流進行測量。排插接線如圖1所示，大多數排插都會有LED指示燈，通電后流經LED燈的電流一般為mA級，因此，對被測電流帶來誤差，尤其是測待機功耗影響更大。
圖1 排插接線

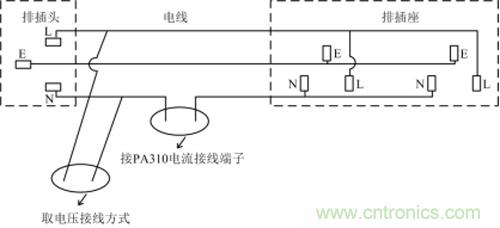

2.對于電壓測量接線就有兩種方式，如圖2所示。
圖2 取電壓接線方式
PA310電壓測量輸入阻抗為2MΩ，如果被測電壓為220V，那么流過電壓測量端的電流為0.11mA。如果采用方式一測量電壓，那么0.11mA的電流就不會被PA310測到，而如果采用方式二測量電壓，就與LED指示燈的情況一樣，這0.11mA就被測到，使測量待機功耗誤差增大。

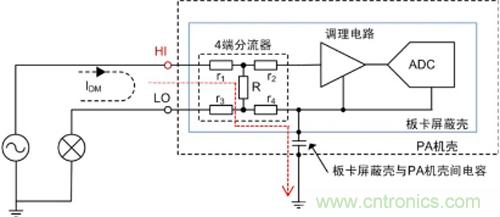

3.電流通道接入高端和低端，測量結果也不同，內部板卡屏蔽殼與機殼間多少都會存在一些雜散電容（空間中兩個絕緣導體中存在電容），若電流通道接入高端，產生泄漏電流（圖3中紅色標記線），因此電流測量輸入應當串在共模電壓較低的地方（低端）。
圖3 電流通道接入高端產生漏電流
綜上所述，由于待機功耗測量的電流值都很小，因此，在接線上一定要注意，避免引入額外誤差。待機功耗測量推薦接線如圖4所示。
圖4 待機功耗測量推薦接線
使用電源排插雖然能夠實現測量接線的目的，但是，裸露的電線不僅帶來安全隱患又會導致電線交錯混亂，容易接錯。ZLG JXH10A接線盒可以完美解決這些困擾。
因此在高精度測量中，除了使用高精度的測量儀器外，還需有正確的測量方法。好的測量方法會起到事半功倍的作用。
