【導讀】市場上一只質量過得去的四位插線板價格大概需要20元，而多口 5V / 3A 充電器價格至少也要20多元。米粉節開賣的49元小米插線板是否物有所值？這里小編來拆解看看小米49元插線板，幾千萬研發都花在哪兒了？
每進入一個新領域先破壞原有產品價格體系，這基本上成了小米科技風格，這一次不是智能硬件，而是最傳統電工產品 - 電源插線板。不少人手頭有幾件移動設備，充電器和插線板基本成了每個人日常生活離不開的兩件物品，同時對移動設備進行充電時需要插幾只充電器，占用幾個插線板插座，使用起來非常麻煩。
市場上一只質量過得去的四位插線板價格大概需要20元，而多口 5V / 3A 充電器價格至少也要20多元。米粉節開賣的49元小米插線板是否物有所值？原理上，小米插線板可以看為一只四位插座的插線板加上一個3口充電器，兩件獨立產品加起來的價格與小米插線板相差無幾，可考慮的因素更多應是生產工藝和質量問題了。

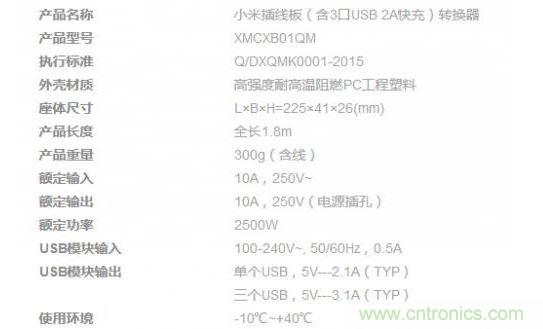

小米插線板各項基本參數如下：
外觀細節：
大多數國產品牌的電源插線板幾十年來一直難以擺脫外觀“傻大粗”形象，以致近幾年有朋友咨詢購買插線板都推薦APC等國外品牌的插線板。小米插線板尺寸為 225mm（長） x 41mm（寬） x 26mm（高），細節設計相當到位，外觀精致簡潔，用小米的話是“像做藝術品一樣做插線板”，插線板采用一次性無痕注塑而成，從根本上改變插線板“傻大粗”形象。純白色外觀可較好融入使用環境，插線板側面采用鏡面拋光工藝，而頂面則采用精細磨砂處理工藝，在使用一段時間后，磨砂頂面會比較容易沾灰和難以清潔。

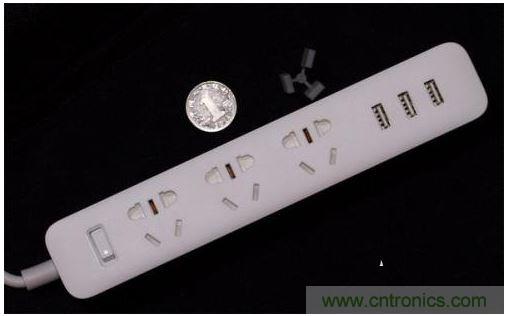

插線板上有3個新國標五孔電源插座和3個USB充電插座，插座的零、火線電極插口設計有獨立安全門，防止小孩用尖銳金屬物觸碰插線板電極發生觸電危險。
插線板使用喬日電業生產的電源開關具有過載保護功能，當插線板過載或發生短路時能及時斷電，保證用電安全。電源開關內藏白光指示燈，光線透過開關外殼后看起來更加柔和。
插線板電源插頭小巧，頂面有小米Logo標識，插腳有零、火、地線標識。電源線連接插頭、插線板附近位置在使用中經常彎折容易損壞，小米插線板在這兩個位置加裝膠圈，提高插線板使用壽命。
[page]
小米插線板外接電源線長度為 1.8米，電源線為聚氯乙烯護套軟電纜（60227 IEC52），內部由 3 條 0.75mm？2; 導線構成，每條導線采用多股細銅絲絞合而成，柔韌性強。

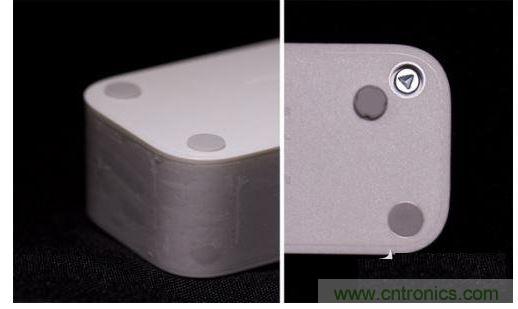

在小米插線板背面螺絲孔位置安裝有橡膠防滑腳墊，防滑腳墊稍高于插線板表面，能有效提升插線板在桌面上的穩固程度。
充電測試：

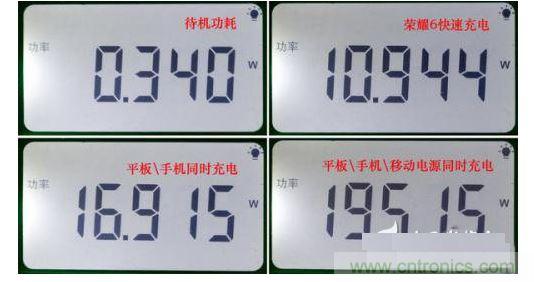

小米插線板內置 5V / 3.1A 電源模塊供 3 個 USB 充電接口使用，每個 USB 接口額定輸出電流為 2.1A，電源模塊具有智能充電管理功能，能自動識別設備并支持設備 2A 快速充電。在實際試用中，小米插線板能夠為榮耀6 手機提供 2A 快速充電，電源模塊的實測最大輸出功率可達到 19W。（備注：實測插線板 0.3W 的待機功耗基本為指示燈所耗，USB接口未接入充電設備時，電源模塊的實際功耗非常非常微小）。
拆解：

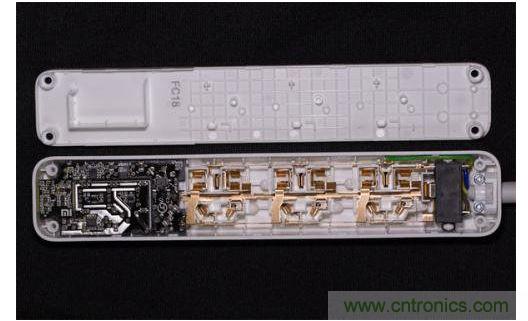

小米插線板塑料外殼精密度相當高，雖然卸下后殼的4個螺絲，但內部還暗藏多個卡扣，想完美拆開它并不容易，得求助工具和花點時間才行。與大多數品牌的電源插線板內部使用逐點焊接每個電極連線非常不同，小米插線板可以說是一片銅片的藝術，插線板的3個插座電極采用磷銅片一體化無斷點連接，杜絕出現虛焊短路現象。
與某品牌的插線板比較，小米插線板內部顯得更簡潔整齊。
插線板內部從功能上可為電源開關、插座和電源模塊三個區域。后殼在電源模塊區域位置專門設計有隔離保護片，隔離電源模塊的高低壓電路，保證USB充電接口用電安全。

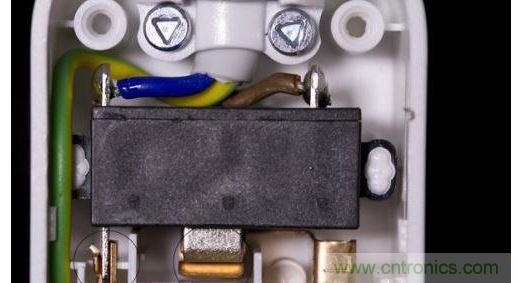

電源開關：小米插線板電源線中的零、火線直接焊接在電源開關上，其中零線為直通線，火線經過開關控制。電源開關與一體化電極采用免焊接的插套連接技術。
喬日電業專為小米插線板定制的帶過載保護電源開關，開關內置指示燈。
[page]
插座：小米插線板采用0.4mm（厚） x 4.2mm（寬）磷青銅材料一體化銅帶工藝連接三個插座電極，插座連接沒有焊點，導電性能強，避免出現虛焊或內部短路等安全風險。

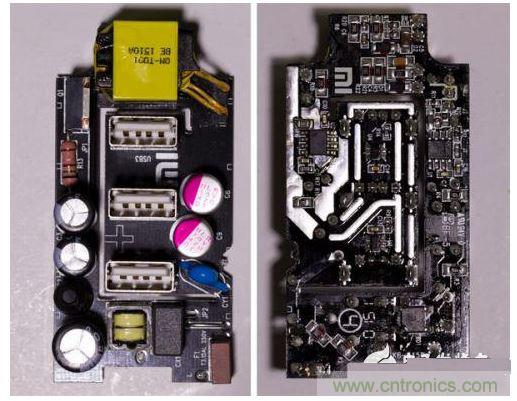

電源模塊：插線板USB充電接口采用開關電源供電，電源模塊的初級、次級電路在PCB板上采用鏤空隔離設計，并在后殼設計有隔離板進行隔離，徹底杜絕漏電或短路風險。次級電源輸出線路采用PCB墩錫技術增強充電輸出電流。

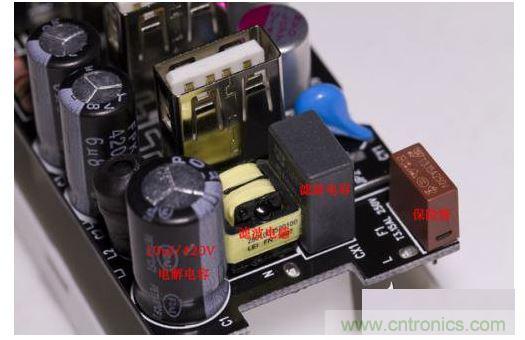

電源模塊初級電路上設計有濾波電路、保險管，避免電網雜波干擾、損毀電源模塊；初級電路使用3只法拉公司生產的鋁電解電容，其中1只10uF/420v穩壓濾波電容，2只6.8uF/420v高頻電容，初級電路用料厚道。
電源模塊次級電路采用兩只ULR 470uF/10v固態電容，固態電容具有耐用、不爆漿等優點，有效提高電源模塊使用壽命，增強輸出電壓穩定性。
電源模塊初級開關管使用Sisemi出品的SIF7N65D，規格7A / 650V，比大多數的電源適配器所使用的開關管規格要高出不少。
電源模塊采用APR34309驅動芯片和3776BM PWM芯片。
USB充電接口采用TPS2513和TPS2514兩片識別芯片為3個USB接口提供快速充電設備識別管理。
結束語：
小米插線板外觀設計、制造工藝相當考究，通過分拆插線板查看內部結構，插線板的零部件采用的材料相當不錯，組裝工藝好。市場上不少插線板存在粗制濫造、價格虛高情況下，小米插線板為國內電工行業提供了標桿作用，推出的這些天，可以從幾大電商平臺上看到不少同類插線板紛紛進行降價優惠，或許這有助于整個行業提高產品質量、制定更合理的產品價格提供幫助。小米插線板的使用環境定位有些模糊，做為家用只有3個插座比較少，做為旅行使用塊頭有點大，希望后期有6位插座和2位插座的插線板推出市場。
