【導讀】大家都知道小米智能家庭套裝均內置小米智能模塊，采用Zigbee組網協議，其中包含多功能網關、人體傳感器、門窗感應器和無線開關四種產品。并且編程有10000套，那么到底是怎么來保證編程10000套的呢？請看下文揭秘。

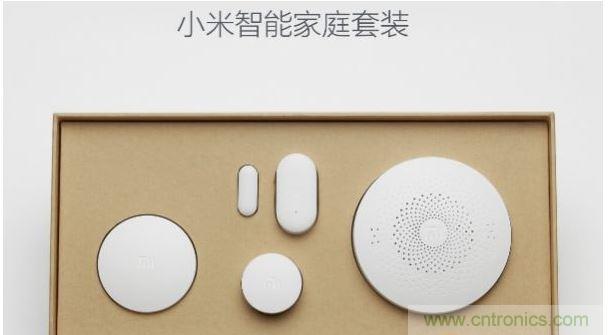

小米智能家庭套裝均內置小米智能模塊，采用Zigbee組網協議，其中包含多功能網關、人體傳感器、門窗感應器和無線開關四種產品。套裝里的各部件，通過多功能網關這個“大腦”來進行組網。

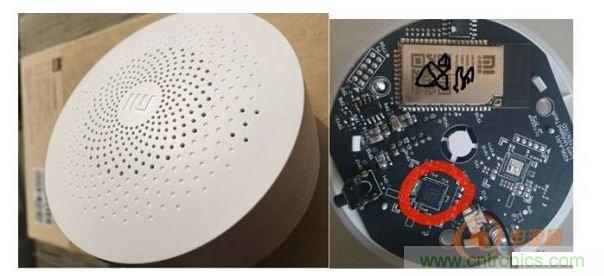

而多功能網關里面用的核心就是NXP的JN5168，這是“大腦中的大腦”。把智能網關小心拆解后如下圖，紅色圈里面就是JN5168芯片。
智能網關拆解
1.1 問題來了，產能怎么辦?
JN5168除了本身優秀的性能外，產品供應問題也要快速解決。智能硬件如果嚴重缺貨，再完美的產品也會很容易被步步緊逼的競爭對手搶占市場。
1.1.1 棄串行改并行，傳輸速度提升8倍，全片燒錄僅13秒
由于JN5168僅支持串行燒錄接口，且最高時鐘速率為1Mbps，顯然串行數據傳輸速度極慢無比，完成整片(256KB)擦除+編程+校驗操作至少需60秒。即使5臺機器同時燒錄，一天也僅能燒錄3000片。
ZLG創新地拋棄普通編程器采用的串行傳輸方式，轉而采用并行傳輸。把數據位寬從1位擴展到8位，使得整體傳輸速度至少提升8倍以上。Flash幾乎一直在不停地寫!只需13秒便完成了整片(256KB)擦除+編程+校驗操作!

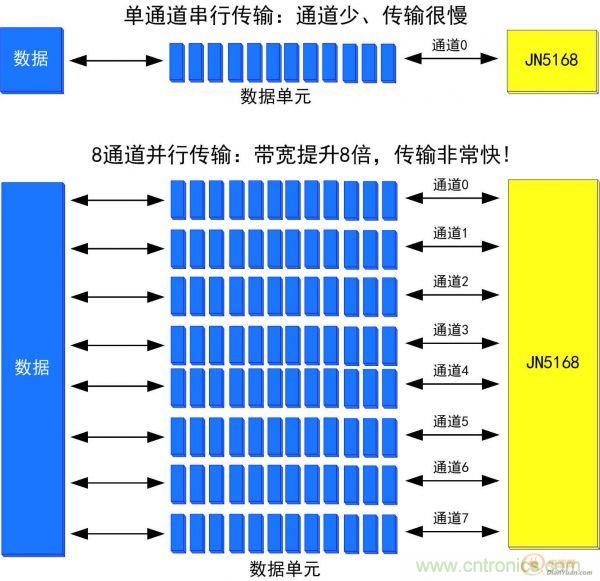

串行燒錄與并行燒錄的對比
[page]
1.1.2 4個獨立站點異步燒寫，產能至少提升4倍以上
單顆芯片燒寫速度已經不能再快，如果還要更快，只有依賴于SmartPRO T9000-PLUS的4個站點同時燒錄。而多站點燒錄時，普通編程器通常采用同步燒錄，即每次必須取放完所有芯片后，再同時4站點燒錄，如下圖所示的燒錄流程。

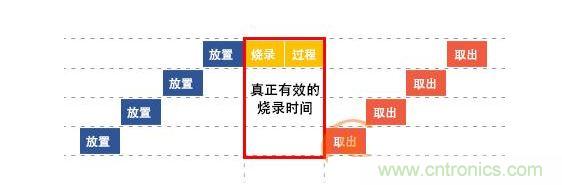

同步燒錄的工作模式
這種模式相比單站點燒錄，速度提升4倍。但是問題很明顯：在取放芯片時，編程器處于空閑狀態!為什么不將這些空閑時間充分利用起來?
而SmartPRO T9000-PLUS采用異步燒錄，4個站點互相獨立、互不干擾，自動感應芯片，即放即燒，其燒錄流程如下圖所示。采用這種方式，即使在取放芯片時，仍然有芯片在燒錄，保持每時每刻都在高效燒錄狀態!

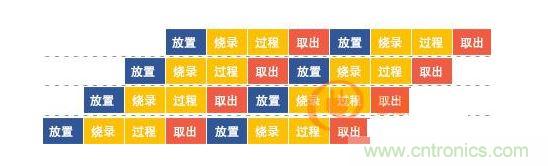

異步燒錄的工作模式
最終平均燒錄4顆JN5168芯片所需時間，少于同步燒錄的時間，所以相比單站點燒錄，產能提升不僅僅是4倍，而是4倍以上!僅需一臺SmartPRO T9000-PLUS，輕松搞定一天10000芯片的燒錄。
SmartPRO T9000-PLUS異步站點示意圖
1.2 僅僅是燒錄Flash這么的簡單需求嗎?
用戶要求在燒錄的同時，不僅要支持EEPROM的擦除還要加密芯片。而SmartPRO T9000-PLUS不僅能擦除EEPROM，還可以編程、讀取，滿足了現在與將來的任何需要。同樣地，SmartPRO T9000-PLUS提供直觀的加密配置界面，通過對話框的形式，允許用戶自由選擇使用哪種等級的加密(CRP_LEVEL1、CRP_LEVEL2)，是否禁用JTAG等，所有配置僅需要輕松點擊鼠標即可完成。
JN5168加密配置界面
