【導讀】米4在發布會上以一塊鋼板的進化之旅的視頻為切入點，強調其工藝設計。而不是跑個分，高配低價了，工業設計上一掃過去小米沒有設計就是最好設計的槽點，令眼前一亮，盡管三明治結構和金屬邊框的構造與iPhone 5s非常相似，但是不可否認，米4身上，的確擁有了超越以往的做工。具體就跟著小編一起來拆解看看。
不同于三代前輩的亮相模式，米4這次的推廣重點不再是不服跑個分，高配低價了，而是在發布會上以一塊鋼板的進化之旅的視頻為切入點，強調其工藝設計。硬件規格方面，較之米3，基本沒有變動，高通驍龍801，5英寸，1080p顯示屏， 甚至不支持今年旗艦機的標配4G LTE網絡，采用的身貼高性價比的小米，這次不再代表最新頂尖配置規格，這其中的權衡和考量頗值得玩味…
小米4，2013年2月份立項的，歷時18個月，下面我們通過拆解（此次拆解的為小米4聯通版本）的方式來一探經一年半時間雕琢的小米4上交了一份怎樣的考卷。

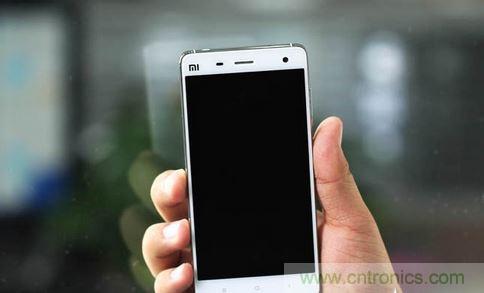

縱觀整機，米4在工業設計上一掃過去小米沒有設計就是最好設計的槽點，令眼前一亮，盡管三明治結構和金屬邊框的構造與iPhone 5s非常相似，但是不可否認，米4身上，的確擁有了超越以往的做工。
小米4這次不同以往，采用了不可拆卸的后殼設計，背面是有一定弧度的，如此設計一方面能為電池和后置攝像頭提供相對更大的空間，另一方面提升手機的握持感。
通過拆解，我們在小米4內部發現了一些不同以往的設計處理： （詳細拆解步驟以及拆解數據可點擊這里）

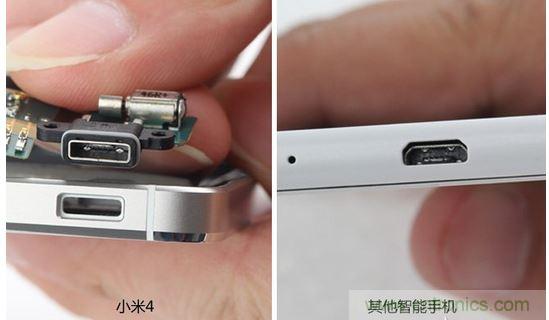

1： 小米4的USB接口在機身底部，揚聲器旁邊，使用的是規則形狀的矩形接口，而非標準的梯形接口。從成本的角度，這種非常規標準的接口需要單獨定制，相對來說成本自然會高一些，從加工工藝的角度來看，由于米4使用的是不銹鋼金屬邊框，接口的成型都是通過沖壓的方式形成，這種規則的矩形在沖擊成型時受力更均勻，良品率相對更高些。

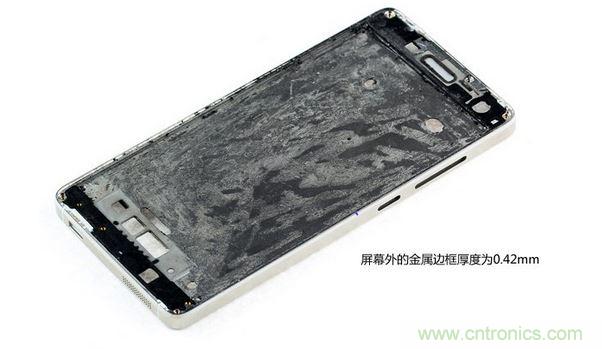

2：得益于其不銹鋼邊框，小米4顯示屏的超窄邊框設計實現得更穩妥。不銹鋼強度高，在用戶日常中可能的跌落或者撞擊，對顯示屏能有更好的保護作用。相對來說，整機的邊框也能做到更窄。小米4屏幕外的邊框厚度僅為0.42mm。

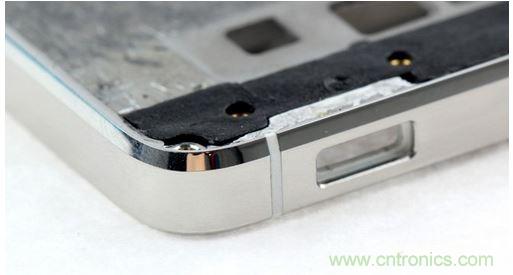

3：小米4中框的四個邊角均額外使用了螺絲加固，防摔設計，這在官網的產品介紹里也有提及。這四枚螺絲的加入，使得不銹鋼邊框和中間的合金框架聯系更緊密，給整個手機特別是屏幕組件相對來說更為可靠的保護。因為四個角是手機機身最尖銳的地方，例如在跌落時如果某個角落地，沖擊力將是最大的。
4：手機頂部和底部的金屬邊框各有兩條一共四條注塑線。因為金屬邊框和機身在iPhone和HTC 那里已很早就實現，因為射頻信號無法穿透金屬，因此這種為天線射頻信號而設計的天線溢出口不難理解。

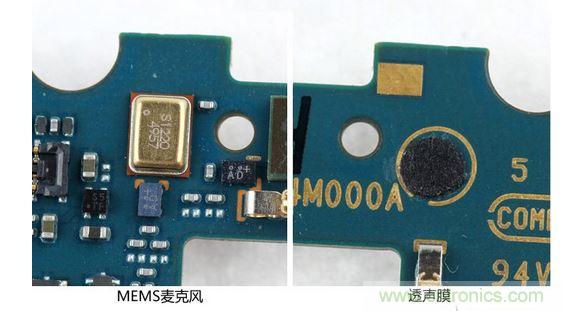

5：小米4手機使用了三枚MEMS麥克風，雙麥降噪方案。其中主板兩面各一枚，另有一枚（主麥克風）貼裝在USB連接器/振動器模塊上。其中主板上的兩枚都是采取背部拾音的方式，即將麥克風設計在主板的一面，透聲膜設計在麥克風位置的背面，采取主板穿孔的方式采收聲音，這種處理在我們拆過的手機里并不常見。容易推斷的是如此設計降低了裝配成本，增加效率。

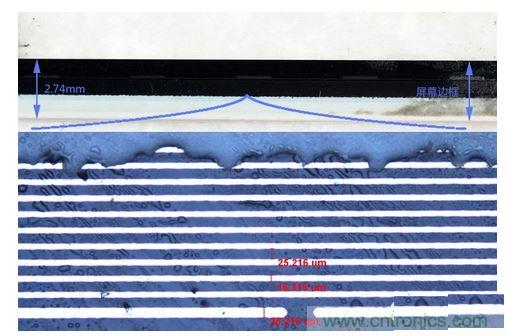

6：屏幕邊框的窄度也是當今手機廠商較量技術的一個體現，愈來愈多的手機屏幕開始注重窄邊框的設計，除了能為手機提供相對機身更大的顯示面積之外，超窄邊框的實現也很大程度反映了手機背后廠商的綜合實力。為什么超窄邊框難以實現呢？其一，超窄顯示屏邊框意味著超窄機身邊框，機身邊框過窄對于手機的保護作用相對來說會打折扣，對機身的抗摔耐震是一個考驗；其次，屏幕的邊緣必須設計部分電路，這部分的電路的寬度勢必影響屏幕邊框的窄度。小米4的邊框我們測得為2.74mm，如下為觸摸屏邊框上電路部分的顯微照片。

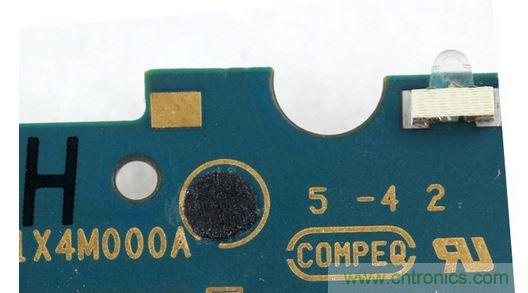

7：小米4的電路主板廠商為COMPEQ，華通電腦股份，臺灣的一加印刷電路板制造公司。這也是我們第一次在小米的主板上看到廠商的Mark，透過歷代手機拆解的主板資料，我們不難看出，隨著產品的迭代，小米的主板明顯可以看出在進步。
我們也對米4的主板進行縱向分析，PCB層數為10層。

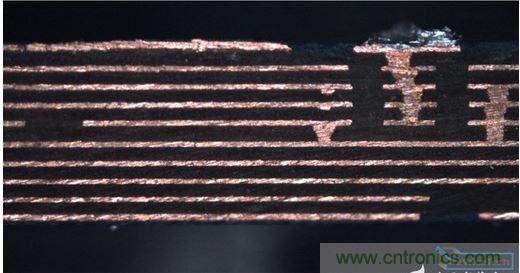

主板縱切面，共有10層布線。

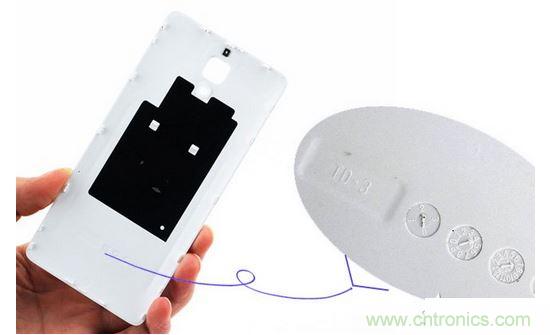

8：后蓋材料：TD（增強改性物）PC的一種改進材料。

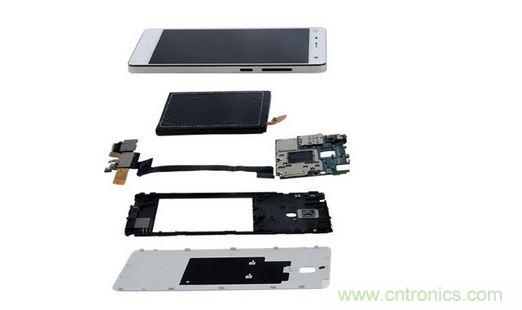

9：通過下面的拆解透視圖，不難推斷出小米4的裝配工藝比較簡單，有元器件趨于模塊化。

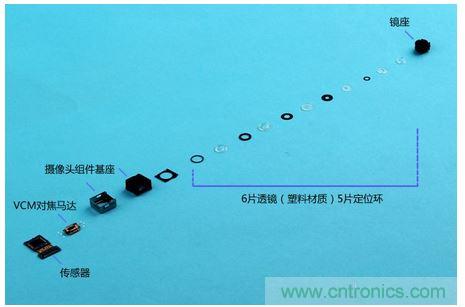

10：小米4的攝像頭模組，采用的6片塑料透鏡，對焦模塊采用的VCM對焦馬達。攝像頭的硬件模塊和GALAXY S5類似。
在我們的拆解之中也發現一些處理不到位的情況：

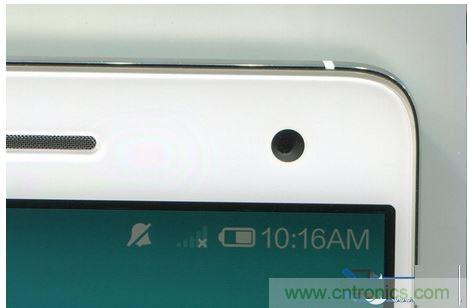

1：最明顯的是，前置攝像頭的裝配公差，比較明顯的可以看出鏡片組不在前面板攝像頭視窗區的正中心，這種偏差，可能會對前置攝像頭拍照的視角產生影響。

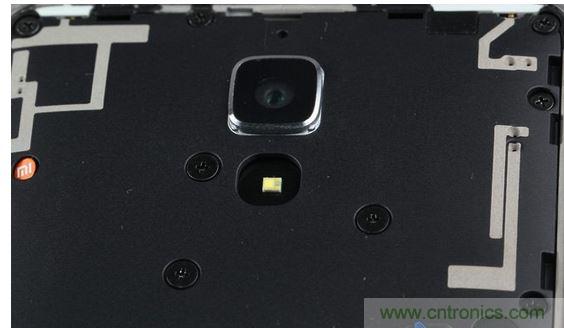

2：卸下后蓋繼續往下拆的過程中，在背面LED閃光燈旁邊一共有三枚螺絲，這三只普通的螺絲拆起來并不簡單，十字螺紋容易花。當然拆得容易不是廠商考慮的重點問題，只是對于手機的售后維修而言也帶來一些不便。
總結：
不論是整機層面的體驗和使用還是對手機的拆解，的確可以看出小米在設計與制作工藝方面的能力日臻成熟。盡管仍然售價1999元，從性價比的角度看，并未使用當前頂尖的硬件配置，我們可以大膽猜測一下其中原因，或許有部分考慮是這次開始，小米有意識地提高品牌溢價，提升品牌價值了。
