【導讀】電路設計中免不了需要穩定的輸出電壓的支持，這就需要通過一些器件來實現。比如穩壓器。輸出電壓發生變化，穩壓器自動調節線圈匝數比，從而對輸出電壓進行調節。本文主要對參數式穩壓器的原理及應用進行了總結。

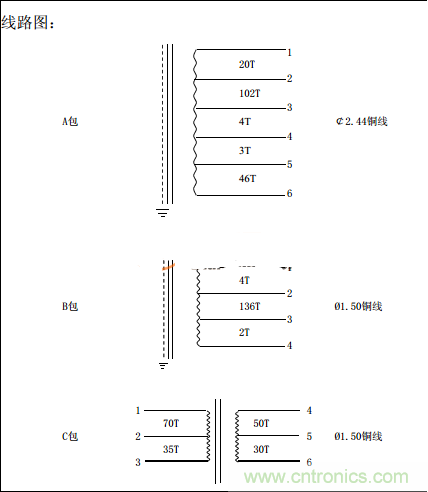

圖1 線路圖
參數式穩壓器的原理
參數式穩壓器其實就是恒壓變壓器，在恒壓變壓器中有一個“日”字型鐵芯，初級線圈在一個窗孔中，次級線圈和諧振線圈在另一個窗孔中。諧振線圈外接電容諧振頻率與電源頻率相近的諧振回路。
當接通初級電源后，諧振回路起振，使次級鐵芯淺飽和，形成一個恒定的交變磁場，其磁感應強度在一定范圍內，基本不受輸入電壓變化的影響，于是次級線圈的感應電動勢保持不變。在這種情況下，初級的輸入電流只起補充能量的作用。恒壓變壓器的輸出電壓只與鐵芯的磁性能參數和鐵芯截面積有關，與初級與次級匝數比無關。
恒壓變壓器的效率、體積重量與普通變壓器相仿，當鐵芯材料比較好的時候，市電電壓在160-250伏變化時，輸出電壓變化小于1.5%；當負載電流從滿載到減半時，輸出電壓變化約1.5-4%，當輸出短路時，輸出電流上升約1倍，因此不怕長時間短路。
使用條件限制
海拔高度不超過1000米，周圍介質溫度不高于40℃、不低于-40℃的場所。超過以上正常使用條件時，應按國家標準GB6450-86作相應的定額調整；
空氣相對濕度不大于85%(溫度為20℃±5℃時)；
沒有劇烈震動和顛簸且垂直傾斜度不超過5℃的場所；
沒有導電塵埃和足以破壞金屬及絕緣的腐蝕氣體或蒸氣場所；
不能發生火災或爆炸、危險的場所；
本篇文章介紹了參數式穩壓器的運行原理和使用條件限制，希望大家在進行設計時能夠充分運用文章中提到的知識點，避免重復勞動走彎路。
