【導讀】隨著微電子和計算機技術的發展，步進電機的需求量與日俱增，在各個行業的控制領域都將有廣泛應用。PLC 作為一種工業控制計算機，具有模塊化結構、配置靈活、高速的處理速度、精確的數據處理能力、PLC 對步進電機也具有良好的控制能力，利用其高速脈沖輸出功能或運動控制功能，即可實現對步進電機的控制。

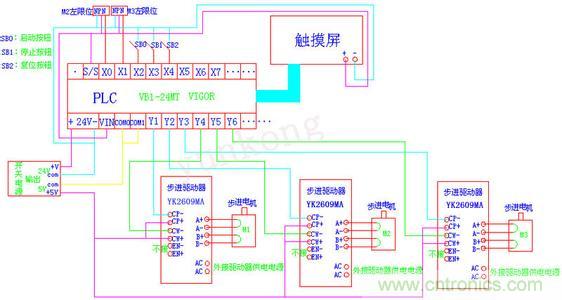

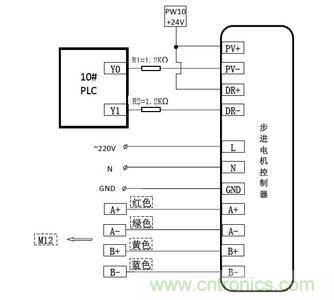

對于那些在運行過程中移動距離和速度均確定的具體設備，山社電機工程師認為采用PLC 通過步進電機驅動器來控制步進電機的運轉是一種理想的技術方案。
步進電機的特點：（1）步進電機的角位移與輸入脈沖數嚴格成正比，電機運轉一周后沒有累積誤差，具有良好的跟隨性。（2）由步進電機與驅動器電路組成的開環數字控制系統，既非常簡單、廉價，又非常可靠。同時，它也可以與角度反饋環節組成高性能的閉環數字控制系統。（3）步進電機的動態響應快，易于啟停、正反轉及變速。（4）速度可在相當寬的范圍內平滑調節，低速下仍能保證獲得大轉矩。（5）步進電機只能通過脈沖電源供電才能運行，它不能直接使用交流電源和直流電源。
步進電機能響應而不失步的最高步進頻率稱為“啟動頻率”；與此類似，“停止頻率”是指系統控制信號突然關斷，步進電機不沖過目標位置的最高步進頻率。而電機的啟動頻率、停止頻率和輸出轉矩都要和負載的轉動慣量相適應。有了這些數據，就能有效地對步進電機進行變速控制。
采用PLC 控制步進電機，應根據下式計算系統的脈沖當量、脈沖頻率上限和最大脈沖數量，進而選擇PLC 及其相應的功能模塊。根據脈沖頻率可以確定PLC 高速脈沖輸出時需要的頻率，根據脈沖數量可以確定PLC 的位寬。脈沖當量=（步進電機步距角×螺距）/（360×傳動速比）；脈沖頻率上限=（移動速度×步進電機細分數）/脈沖當量；最大脈沖數量=（移動距離×步進電機細分數）/脈沖當量。
