【導讀】一個好的精密電阻，必須具備老化小、溫飄小、偏差小、可靠性高、噪音低……近二十種特點。面對魚龍混雜的精密電阻們，如何分辨出那些電阻是優秀電阻呢？在經過大量購買、測試之后，今天電子元件技術網帶來了一個分享結果……不得不說，作者lymex真是一位精密電壓基準“神”人。
相關閱讀：
神盤點：世界上最精密的電阻TOP10（下）
一個好的精密電阻，必須具備老化小、溫飄小、偏差小的特點，同時最好具備可靠性高、功率余量大溫升小、噪音低、串聯電感分布電容小、電壓系數小、焊接、振動及拉伸不容易變化等。
當然，與基準相關的最重要的參數，是老化，其次是溫度系數。因此，以下這個排名最重要的根據就是老化，其次是溫度系數。至于電阻上標的是1%、0.1%、還是0.01%，這個是偏差而已，并不直接代表“精密”程度。
國內市場上精密電阻其實很多，但魚龍混雜，如何分辨出那些電阻是優秀電阻因此值得考慮呢？經過自己的大量購買、測試，得到了一些結果，今天以實物圖片方式進行展示、排名。當然，在排名中，偏見遺漏難免，同一類電阻，因生產時代不同、廠家不同也可能有很大差異。另外，本排名不代表任何組織或利益集團，也不對由此而引起的后果負任何責任。
第十名：普通金屬膜電阻

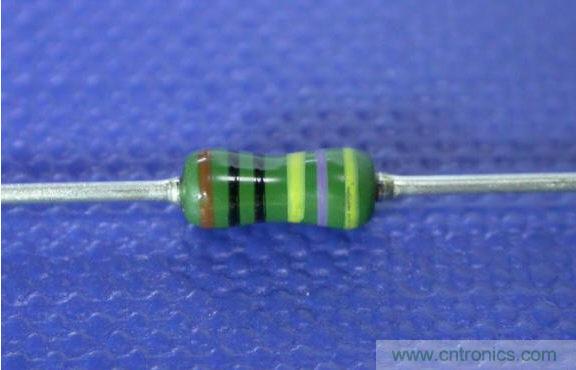

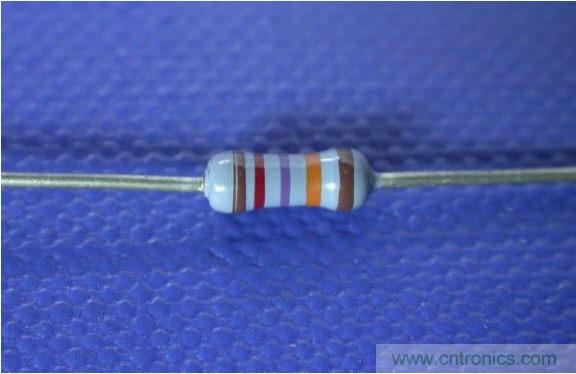

以前紅袍為多，現在一般為色環。精度一般1%-5%，溫度系數50ppm附近，老化都不給出，大部分能在0.1%每年之內。這樣的電阻由于廠家眾多，成本很低，被廣泛使用。購買時，注意挑選大廠的，千萬不要用可靠性不高的或者是碳膜的。其實，以前1%算精密電阻了，現在可以不算了。但為了比較，還是列了出來。
第九名：高精度金屬膜電阻

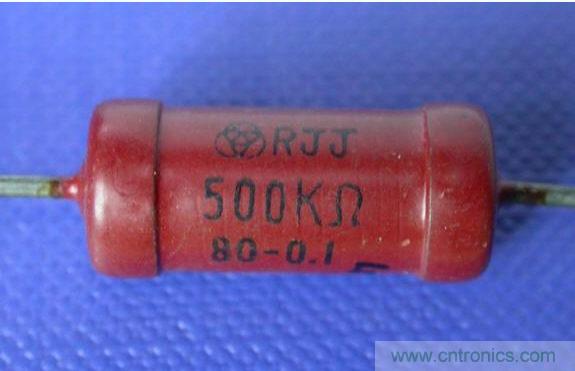

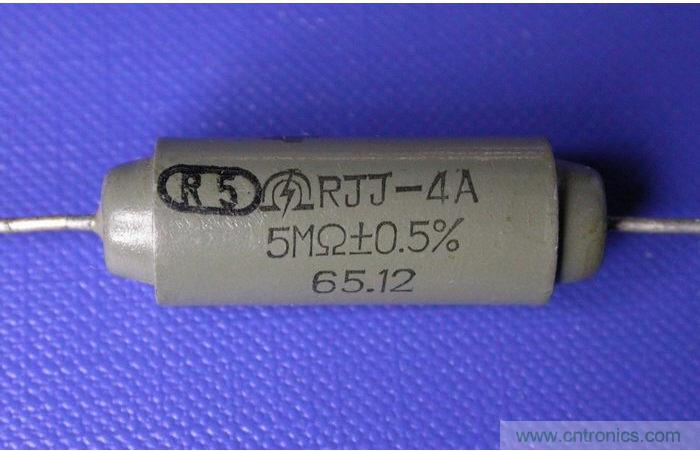

第一個J代表金屬膜，第二個J代表精密的意思。以前這樣的電阻大多是紅色的，而且體積較大（1W或2W），所以才稱之為大紅袍，精度可達0.1%。以下電阻，80代表生產年代（1980年），而0.1代表精度（0.1%）。
現在國產的RJJ，多為體積比較小的，也為0.1%，溫度系數大約20ppm之內。1M是這種RJJ能做的最大阻值
(1M是這種RJJ能做的最大阻值)
[page]

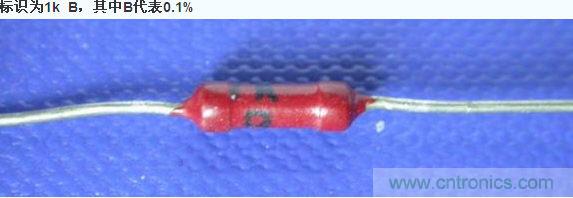

國外的我這里有Vitrohm，個人比較喜歡，也是0.1%。溫度系數實際為15ppm左右（最后黃圈代表<25ppm）。老化參數未知，但一般能在100ppm/a之內。

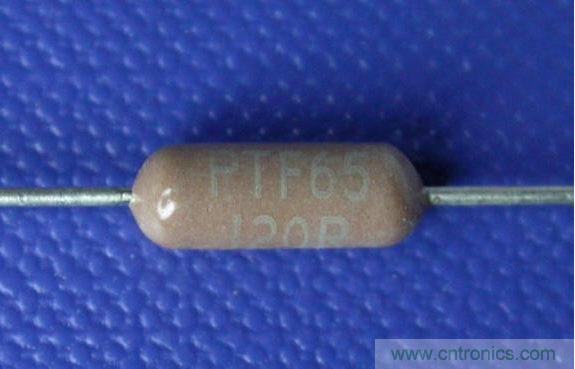

當然，最好的金屬膜也許是這種Vishay ptf65了，價格比較貴（約8元/只）

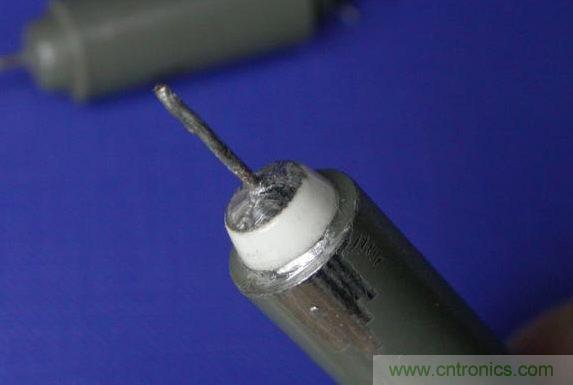

還有一種老國產的RJJ，居然是金封的！見于老的MF18表中。
第八名：非密封線繞電阻

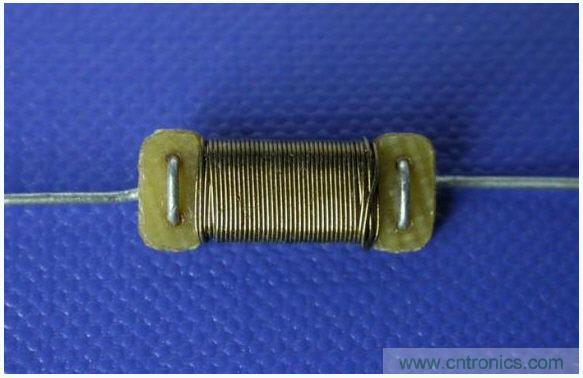

國產很老的RXJ繞在瓷骨架上體積較大，后來為繞在電木片骨架上的小型。
非密封的線繞，電阻絲直接暴露在空氣中，盡管生產成本低，但容易受氣候影響。在國產的早期儀器和萬用表中常見。

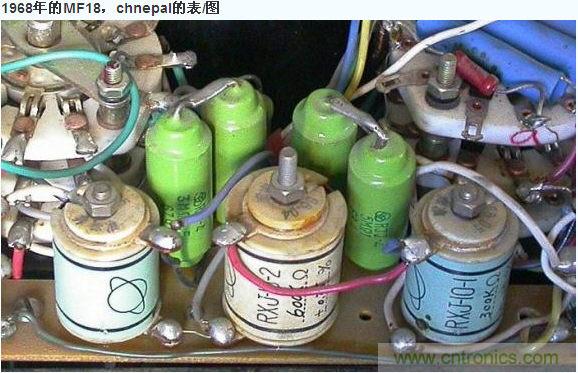

以下電阻，也屬于非密封線繞。外圈是紙，起標識、美觀作用，不密封。這樣的電阻常見于老式儀器中
有關線繞電阻線，大多是用精密錳銅漆包線。錳銅線的電阻溫度系數很小，電阻率比較高，是比較理想的材料。以前有用康銅的，但康銅的熱電動勢很大，不適合用在精密的場合?，F(xiàn)在還有一種叫做新康銅的，成本低、但也不很適合精密場合。
在很小阻值的情況下，有人提到是否可以用銅絲、漆包線、電線來替代？結論是不可以的，因?yàn)殂~的電阻溫度系數非常大，達到4200ppm/C！因此銅電阻常用來測溫或補償。事實上，純金屬的電阻溫度系數都非常大，只有幾款電阻合金溫度系數才小，同時電阻率大，才適合做線繞電阻。
第七名：小型密封線繞電阻

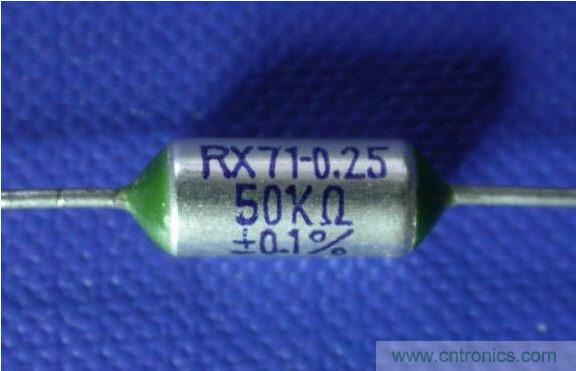

國內的常見的型號為RXJX和RX71，也有RX12立式。電阻小，勢必在相同阻值下要采用細線，這樣耐受功率和特性都會受到一定的影響，但作為一般儀器用途也足夠了，更因?yàn)轶w積小，因此用途廣泛。偏差一般是0.05%到0.5%。
[page]

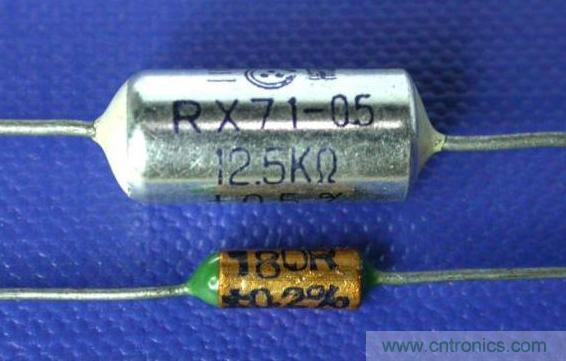

即便都是RX71，體積也可能相差很大。RJ71有1W、0.5W、0.25W和0.125W之分。
第六名：環氧封裝線繞電阻
[page]

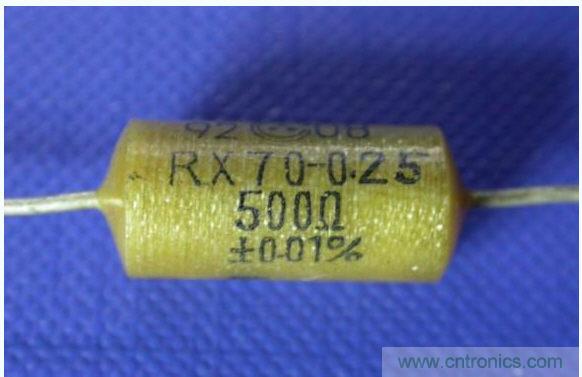

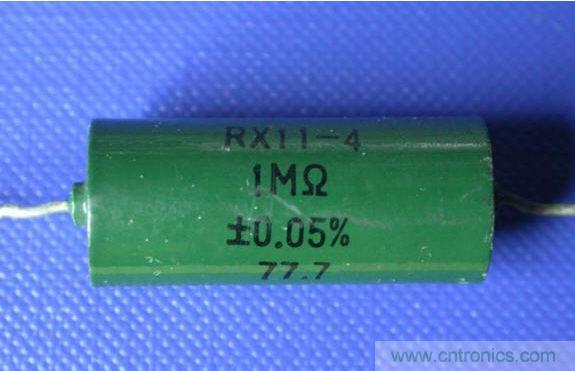

國內常見RX11老型號和RX70型新型號精密電阻，這是國產最好的量產電阻了，最高能到0.01%（甚至個別到0.005%），老化沒有指標但一般能在25ppm/a典型值，溫度系數好的可以<15ppm/C。主要用途是各種高精密儀器。盡管上面那種立式的也是環氧封裝的，但性能不如因此沒放到這里。

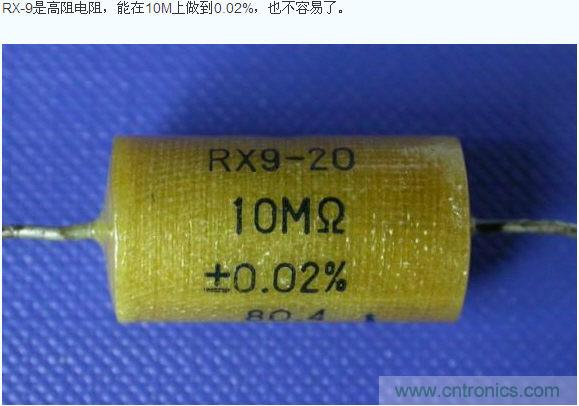

RX9-20是高阻線繞電阻，有0.5W、1W、2W三種規格，新型號是RX-78。以下電阻能在10M上做到0.02%，也是相當不容易了。但由于高阻的線非常細，要繞很多圈，因此生產成本高、廢品率高，大部分廠家不愿意伺候。
