【導讀】一神人應朋友的要求，手工自制一對mini 音箱，并記錄了所有的圖片和過程，包括元器件清單、線路圖、PCB設計圖、電路板制作、元件焊接過程……手工自制，絲毫不遜于市場上的成品音響！

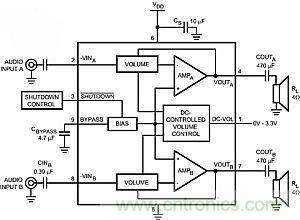

LM4952線路圖

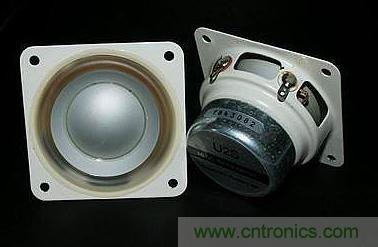

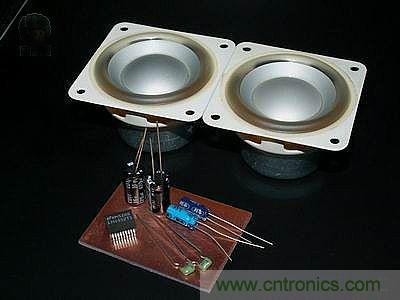

自制音響漫步者M(jìn)2電子元件合影
先解決功放的問題。光有一堆零件是沒用的，需要一張PCB(Printed Circuit Board，印刷電路板)來承載所有的元件。印刷電路板的原始材料是絕緣的板材，兩面或者一面貼上完整的銅箔。然后用種種手段降需要留下的部分保護住，再將剩下的部分腐蝕掉，于是就形成了走線。PCB上的走線要保證和原理圖上一致。因?yàn)槲矣玫氖菃蚊姘澹簿褪侵挥幸幻嬗秀~箔的板，因此走線不能交叉。如果實在需要交叉，就只能切斷一根，然后在背面用一根導線引一下，這個導線就叫做跨線。下面就是設計好的PCB走線。其中，使用了2根跨線。
下頁內容：自制音響漫步者M(jìn)2的PCB設計圖
[page]

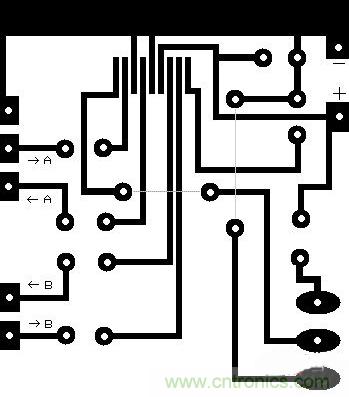

自制音響漫步者M(jìn)2PCB設計圖
設計完了PCB，下面就需要將它畫到敷銅板上了。繪制的材料有幾個要求，第一，需要是液體的，容易使用。第二，需要有保護能力，也就是至少得不溶于水。第三，要性質穩定，不和腐蝕劑反應。這樣的材料很多，比如石蠟啊，蟲膠液啊，甚至修正液都可以。當然我用的都不是這些，而是松香酒精溶液。這種溶液只需要把松香融解在酒精里，再加入一點點的龍膽紫上色，就制成了。它有什么優點呢？?jī)?yōu)點就是不僅僅滿足上面3個條件，還有助焊的作用。所謂焊接，就是讓焊錫絲和被焊的表面在加熱的時候形成合金。因此，被焊接表面必須清潔，并且純凈。而銅表面都有氧化層，這層不除去是不利于焊接的。因此才需要助焊劑。松香含有一種弱酸，叫松香酸，在高溫下可以和氧化銅反應生成松香酸銅和水，因此可以當作助焊劑使用。于是，如果用松香酒精溶液繪制PCB，腐蝕完畢后甚至可以不用清洗，因?yàn)樗旧砭褪呛芎玫闹竸＠螟喿旃P，蘸上溶液，就可以在敷銅板上畫線了。當然PCB上需要鉆洞，為了安放元件么。鉆孔在畫線之前或者在腐蝕之后都可以，我比較喜歡在畫線之前就鉆孔。

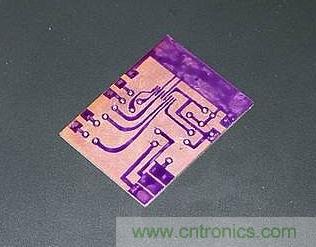

這就是繪制好的PCB。

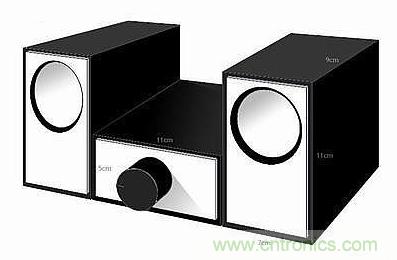

剛剛畫了一張效果圖
腐蝕劑用的是FeCl3溶液。由于三價鐵離子有比較強的氧化性，可以和銅單質反應生成二價鐵離子和銅離子(此處不懂請復習化學氧化還原反應……)，也就能起到腐蝕的作用了。FeCl3的配置，只需要將FeCl3晶體投入水中，就可以了。濃度越高，腐蝕速度越快，但是邊緣的整齊程度可能較差。這就看個人習慣了。我比較心急，一般喜歡用飽和溶液，呵呵。只需要待松香酒精溶液中的酒精揮發干凈，就可以將其投入FeCl3溶液中腐蝕了。
下頁內容：走線、預裝元件和焊接
[page]
半個小時后，腐蝕完畢，剩下的就是走線。

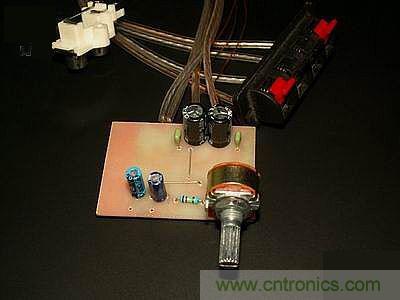

預安裝一下元件看看。
下面就是按照電路圖把元件焊接在電路板上，就不多說了。

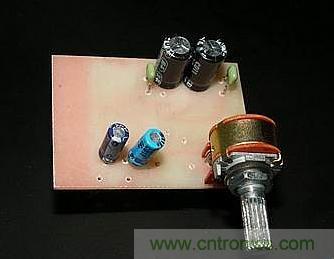

焊接完畢，不過做PCB之前沒仔細看PDF文檔，Shutdown腳的電平畫錯了，所以不得已飛了跟線。另外，今天家里找不到焊錫絲了，只有2mm粗的，所以焊點焊的都肥的很，看起來比較丑，呵呵。部分連接線是為了測試臨時連上的。
焊接完畢

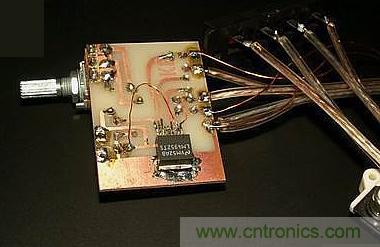

芯片在背面。可能要加散熱器。
焊接完畢，背面
自己手工做PCB總不是辦法，所以畫了準備發給工廠生產的PCB。
下頁內容：裁板粘接等箱體制作
[page]
功放的電路部分完成了，下面就是制作箱體了。這里需要不少工具，我使用的是DeWALT牌電動往復鋸和調速手電鉆，還有修邊機和手鋸。 音箱的上下左右四面板可以連在一起裁出一個長條，然后用修邊機裝上V型刀頭，控制伸出的長度，順著各個板子的接合部切過去，就可以很方便的把4片邊板折成一個圈了。然后，再鋸兩塊前后面板，箱體的裁板就完成了。接下來，在前面板上開一個47mm的孔用于裝揚聲器，再鉆4個螺絲孔。背板上鉆2個孔裝接線柱。

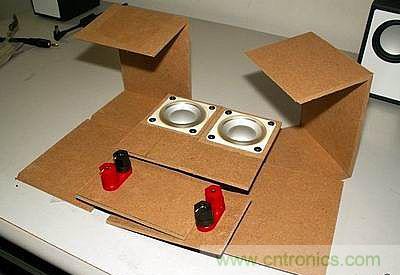

干了一個下午，4mm高密度板裁板完畢，于是 音箱的板材已經準備完畢。這張照片里，初步的安裝也已完成。
裁板完畢
手受傷了，所以不能繼續裁板，于是就開始粘了。
為了粘接的牢固，因此需要4根目條，粘在每個接縫的內側。同時木條也可以幫助定位前面板。這個過程比較簡單，就不多說了。

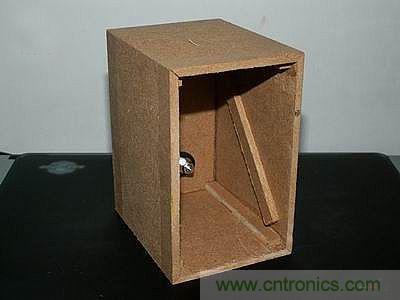

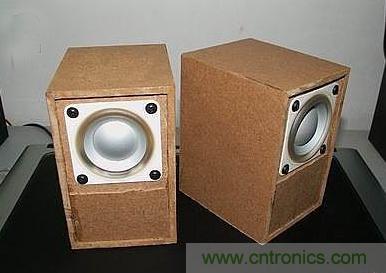

這就是粘好的圖。
粘接

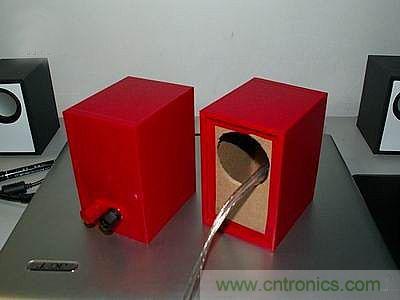

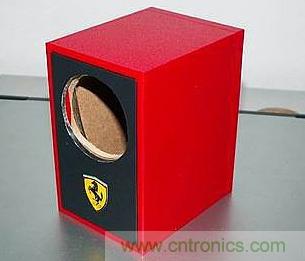

完成這些后，就只差外觀了。
封箱
貼上黑色的波音片(裝飾城有售)，外觀的裝飾工作就大體完成了。最后只剩下前面板的工作了。我很想用鋁板，但是無奈又難買又難加工，于是折中地選擇了鋁塑板這個材料。鋁塑板就是在塑料板的兩面貼上鋁板，既有鋁板的外觀又容易加工而且便宜，實為不二之選。用小刀沿著所需尺寸的邊線裁下去，劃的八九不離十快斷掉，就可以直接用手掰斷了，方便之極。然后對著喇叭，開一個孔，前面板就做好了。剩下的就是想辦法固定在音箱前面，就大功告成了。
下頁內容：箱體裝配和電路板展示
[page]
到這兒，裝配就完畢了，只差功放了。上3張圖。

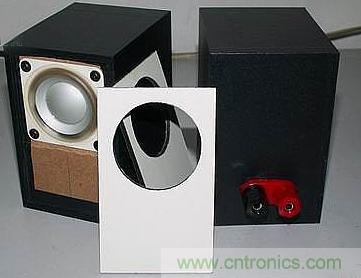

裝配件合影
裝配完畢

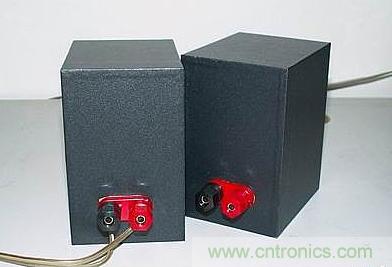

背面

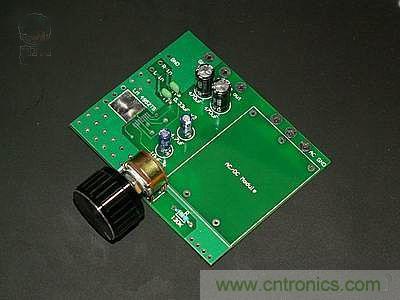

新做的電路板，焊接完一般元件。
新電路板
今天購入了模塊電源，焊上去，呵呵。這玩意兒最大的優點就是供電極為穩定。
經過5個小時的努力，功放制作完畢。至此圖就全上完了。
下頁內容：手工自制音響漫步者M(jìn)2成果展示
[page]

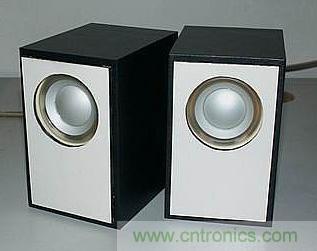

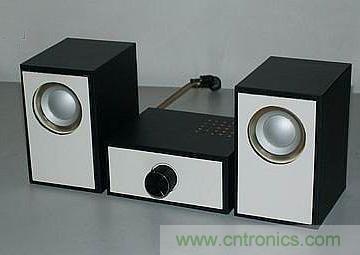

豎放

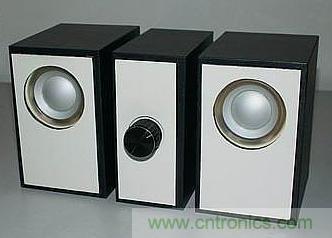

橫放

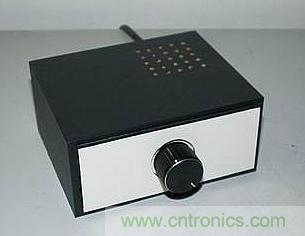

功放正面

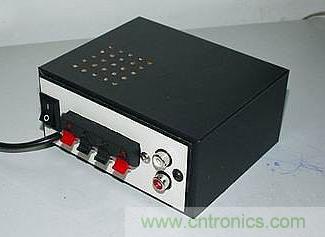

功放背面
旋鈕

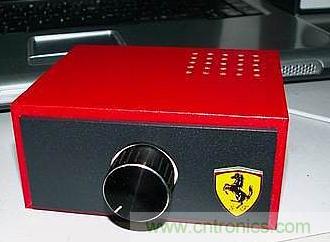

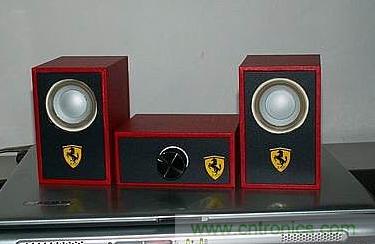

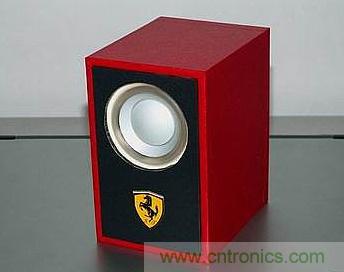

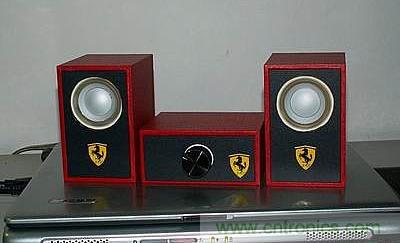

使用專門裝飾的法拉利版
