【導讀】數據集中器在 AMI 網絡中是一個重要的節點，其與多個公用事業計量表和中心公用事業服務器是聯網的，并實現了計量儀表與公用事業服務器之間的數據通信。本文將帶來TI的數據集中器解決方案。
自動化計量基礎設施 (AMI) 與自動化抄表 (AMR) 為測量、分析和收集能源用量數據并將其傳送至中心數據庫（以進行計費、故障檢修和分析）提供了一種必要的方法。不管是從技術的角度還是從經濟的角度來看，讓所有的計量儀表都直接與公用事業服務器進行通信都是不切實際的。數據集中器在 AMI 網絡中是一個重要的節點，其與多個公用事業計量表和中心公用事業服務器是聯網的，并實現了計量儀表與公用事業服務器之間的數據通信。位于基礎設施中多個點上的數據集中器可安全地聚集來自可控數量之計量儀表的數據，并將相關信息發送至公用事業服務器。
通信模式在很大程度上取決于電力基礎設施，既可以采用有線通信，也可以采取無線通信。有線通信包括電力線通信 (PLC)，在 PLC 與基礎設施不相適合的情況下有時也采用串行通信或以太網通信。無線通信主要包括低功耗 RF（IEEE 02.15.4g 協議）通信，有些場合則是現有的蜂窩媒體。從集中器到公用事業服務器的通信可利用以太網、GSM、GPRS、WiMAX 或電信網絡來實現。
數據集中器系統

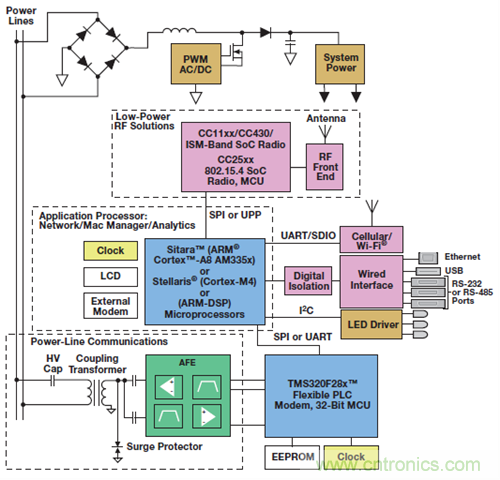

圖1：數據集中器系統
TI PLC 數據集中器平臺
●三芯片解決方案：基于 AM335x 的 Cortex-A8 或 OMAP-L138 作為應用處理器， 而TMS320F28PLC83 + AFE031 作為 PLC PHY +lowerMAC 子系統
●基于經現場驗證之 PLC PHY+MAC 的單相參考設計系統
●可支持 G3 和 PRIME 標準 NIB（網絡信息庫）管理，以處理數以千計的 PLC 服務節點和交換器
●依靠 Cortex-A8 運行的Linux OS用于支持 MAC 以及至 IPv6 和 IE61334-4-32 COSEM / DLMS 演示應用框架的軟件堆棧融合

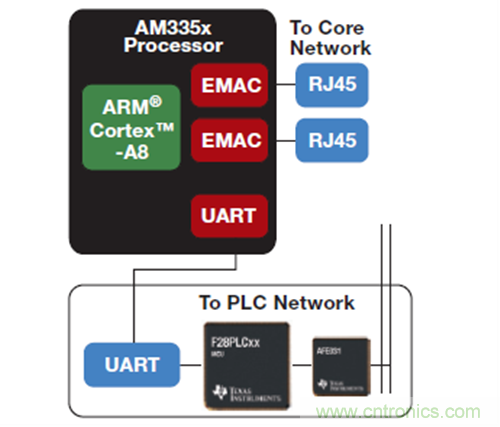

圖2：TI PLC 數據集中器平臺
TMDSDC-EVMAM335x 數據集中器評估模塊
●帶模擬前端 (AFE)、電源、隔離、MCU 和 MPU 產品組合并經現場驗證的系統解決方案
●500 至 1000 節點集中器演示板正在開發之中用于電力線通信（G3、PRIME、IEEE-1901.2）的完整PHY 和 MAC 層軟件
●面向未來需求（引腳對引腳兼容，300 MHz~1 GHzMPU）定制型解決方案（從超值系列產品到高性能處理器）
●支持控制和數據通信：2x 以太網、三相 PLC 接口、1GHz 以下和 2.4 GHz RF、2x RS232、3x RS485
●按照適合高速系統的最佳慣例進行設計：用于幫助設計通過 ESD 系統測試的上佳參考；可提供材料清單(BOM) 的原理圖。

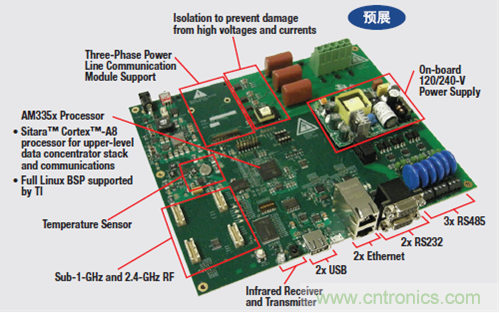

圖3：TMDSDC-EVMAM335x 數據集中器評估模塊
面向數據集中器的嵌入式處理解決方案
圖4：面向數據集中器的嵌入式處理解決方案
