【導讀】HiFi功率放大器設計BOM，對多域信號分析的支持通過在多個域中確定問題的根本原因加快了故障解決和分析速度。
這個簡單的低成功率放大器。可以5種方法完成，就像圖表中所指示的（從20W到80W RMS）。首先要作的是測試末極功率管的放大系數hfe or β.如果差異大于30％，放大器將不會提供一個清晰的聲音，使用MJ3001和 MJ2501晶體管，他們的差異在5％。
在開機之前，必須把輸入端短路，在放大器的輸出端串入一個電流表，然后打開電源，調整R13使電流表電流到微安培級，或許可以達到0，電流表電流在10微安培是很容易做到的。

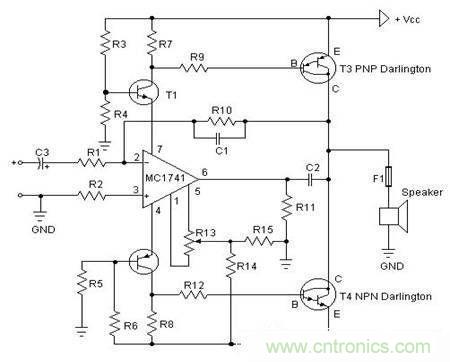

圖1：功率放大器電路圖

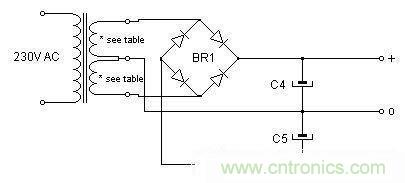

圖2：電源電路

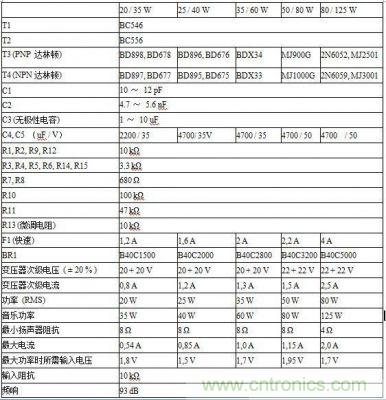

圖3：元件及參數表
