【導讀】工業應用現場的電磁噪聲環境往往十分復雜，電磁噪聲的輻射或傳導（EMI）可能會嚴重干擾機電設備的正常工作。而在這個過程中，電磁噪聲傳播的一類重要載體，就是產線設備中使用的各種電纜。它們中有些是噪聲源，有些則是受擾對象。作為噪聲源，電纜會像無線電發射天線那樣，將噪聲傳播到周邊的線路和設備；作為受擾對象，電纜會像接收天線一樣，吸收來自其他輻射源的噪聲干擾。

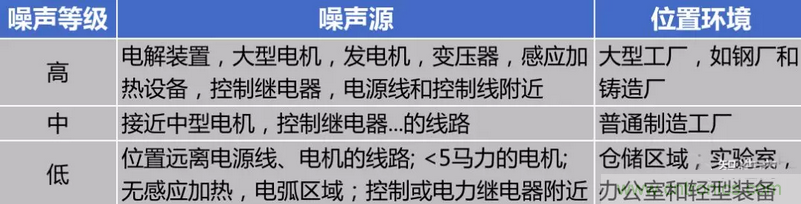

有關各類不同等級的噪聲源可能影響的應用區域，大致可以參照上圖列表。需要注意的是，大型動力開關，感應加熱器，大型變壓器...等都有可能發出較高水平的傳導噪聲和輻射干擾；而將信號電纜放置在動力線附近也是會將噪聲耦合到信號線路上的。
要對抗電氣線路上的電磁噪聲干擾，一種非常重要的方式，就是使用帶有屏蔽的線纜。

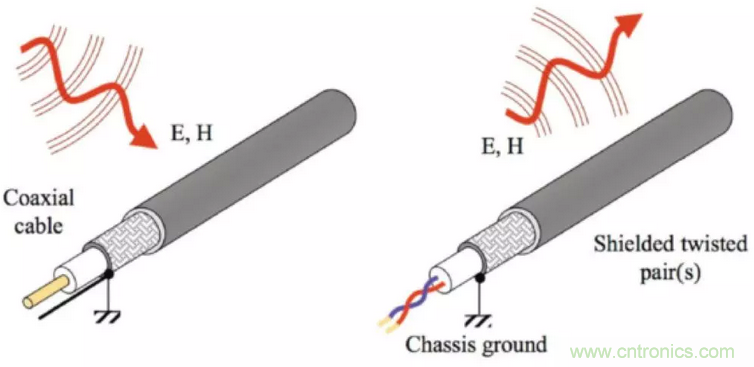

屏蔽電纜是由公共導電層包裹著一根或多根（相互絕緣的）導線的電纜。 這個公共導電層即是線纜的屏蔽層，它一般由銅（或其他金屬，如鋁）的編織股線、銅帶的非編織螺旋繞線或?qū)щ娋酆衔飳訕?gòu)成。

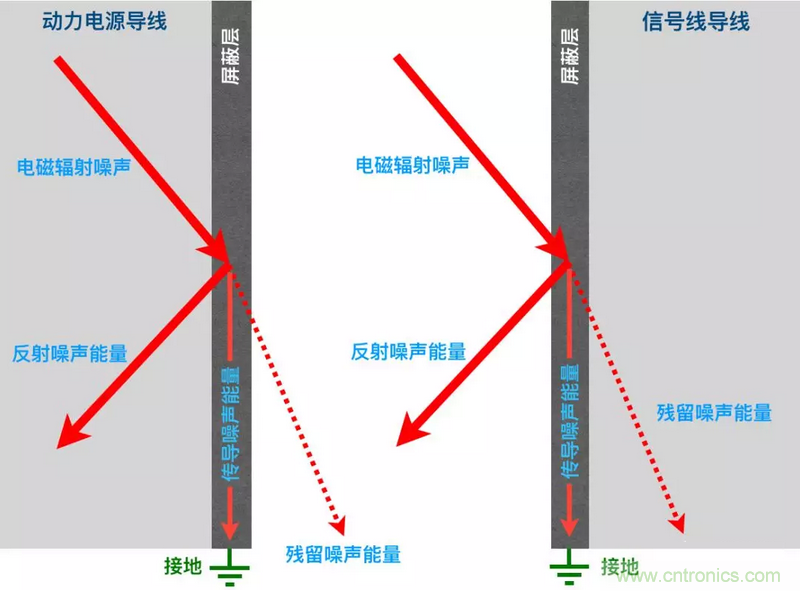

屏蔽層內部可以包裹信號或動力導線，通過兩種方式起到防止電磁噪聲干擾的作用。
一方面，它能夠單純的作為隔離層反射噪聲能量；

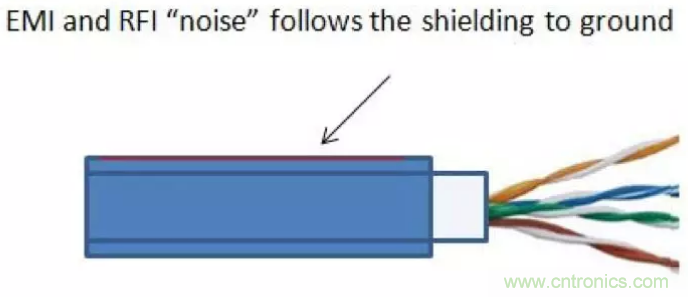

另一方面，它可以吸收噪聲并將其傳導到大地（Ground），成為噪聲信號的返回路徑。
并且在任何一種情況下，電磁噪聲都不會直接傳遞到線路導體。 盡管有時噪聲能量仍然有可能穿過屏蔽層，但是通常已經有了很大程度的衰減，很難造成干擾影響。 因此，無論線纜本身是干擾源還是受擾對象，為其使用屏蔽都將是非常有效的。
電纜屏蔽會有不同的性能等級，提供不同程度的屏蔽效果。 同時決定屏蔽需求量的因素也有很多，例如：電氣應用環境、成本（即：為什么要為更多的屏蔽支付高額成本？）、 以及線纜直徑，重量和靈活性...等問題。

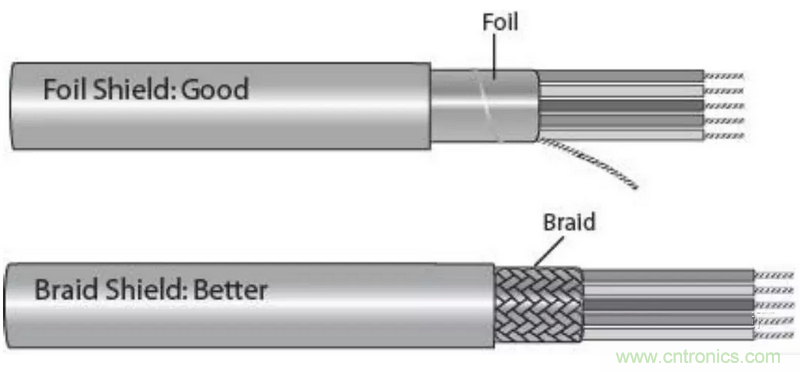

一般電纜的屏蔽會有兩種類型：金屬箔和編織網。
金屬箔屏蔽層通常使用一層薄薄的鋁，附著在如聚酯材料的載體上，以增加強度使其更堅固。金屬箔能夠?yàn)閷?dǎo)線提供 100％ 的包裹覆蓋，有著比較好的屏蔽性能。但同時因?yàn)樗鼙。褂闷饋肀容^困難，尤其是在將其接入連接器時。因此，通常情況下是不會將整個金屬箔屏蔽層都接地的，而是會使用排擾線來連接屏蔽層。
編織網屏蔽通常由裸銅線或鍍錫銅線編織而成。它為電磁噪聲提供了一個低阻抗的接地路徑，并且在使用連接器時可以通過壓接或焊接的方式對接，十分方便。
編織網屏蔽并不能提供 100％ 的覆蓋率，因?yàn)樗麄冊趯?dǎo)線表面的覆蓋總會有些細小的縫隙。根據編織的緊密程度，編織網通常能夠提供 70％ ~ 95％的覆蓋率。不過一般來說，對于固定敷設的電纜，70％ 的屏蔽覆蓋就已經足夠了。

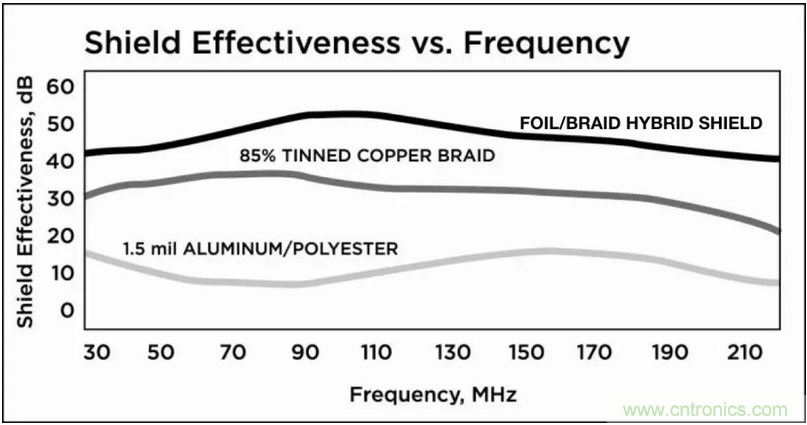

事實上，盡管金屬箔有著較高的屏蔽覆蓋率，但這并不意味著它的屏蔽效果就更出色。原因在于，銅有著比鋁更強的導電性，這使得編織網能夠更好的傳導電磁噪聲。因此作為屏蔽層，編織網往往有著更好的屏蔽效果。當然，不難看出，它也在一定程度上增加了電纜的尺寸和成本。

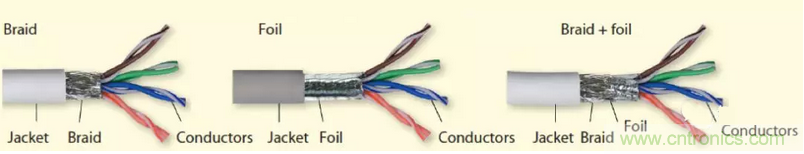

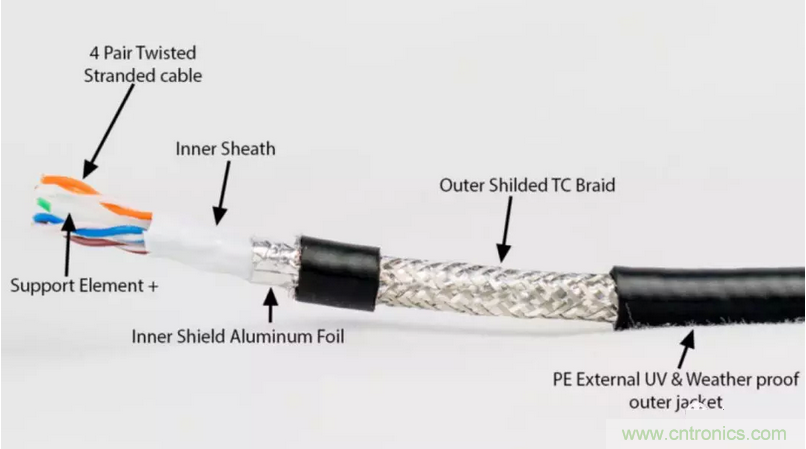

在噪聲環境比較惡劣的應用場合，經常需要使用多層屏蔽。最常見就是同時使用金屬箔和編織網。例如：我們之前在「雙絞線一文」中所說的，有時在多芯電纜中，每一對導線都會有金屬箔屏蔽包裹，以防止對絞線之間的串?dāng)_，而同時整根電纜也會用金屬箔或編織網或二者同時屏蔽。這種結合了金屬箔和編織網的做法，可以讓兩種屏蔽技術相互支撐補償，以一種技術的優勢克服另一種的局限性，從而為電纜提供了超出任何單一技術所能提供的屏蔽性能。

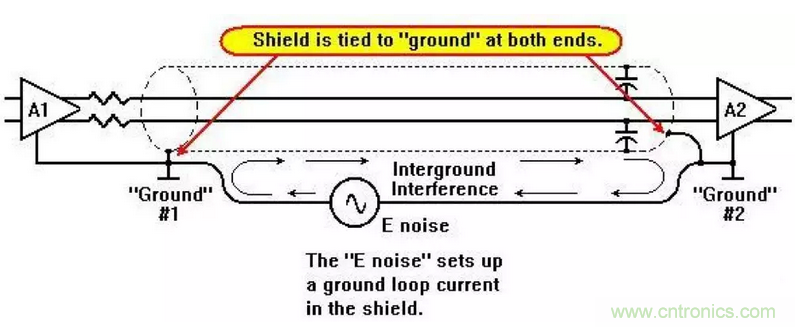

在實際應用中，屏蔽的目的是為了將感應到的電磁噪聲傳導到大地（Ground），成為噪聲信號的返回路徑，這一點至關重要。不了解其含義可能意味著無效的屏蔽。電纜屏蔽及其端接必須能夠?yàn)殡姶旁肼曁峁┮粭l低阻抗的接地路徑。未接地的屏蔽電纜將無法有效工作，而接地路徑中的任何斷點或過多的節點都會因?yàn)樵黾咏拥刈杩苟档途€纜的屏蔽性能。
最后總結幾點關于線纜屏蔽的實用建議：
1. 確保電纜具有足夠的屏蔽以滿足應用需求。在普通的電磁干擾環境中，單獨使用金屬箔應該就能夠提供足夠的噪聲保護；而在比較惡劣的噪聲環境中，就有必要考慮使用同時組合了編織網和金屬箔的屏蔽電纜；
2. 基于特定的應用環境，使用合適的屏蔽電纜。例如：在使用過程中需要反復彎曲的電纜，通常會使用螺旋纏繞的屏蔽層而不光是編織網；同時，柔性電纜也往往會盡量避免僅使用金屬箔屏蔽，因?yàn)殡娎|的連續彎曲有可能會撕裂箔層；
3. 確保電纜所連接設備的有效接地。盡可能使用大地，并檢查接地點與設備之間的連接；電磁噪聲的消除取決于其接地路徑的低阻抗；

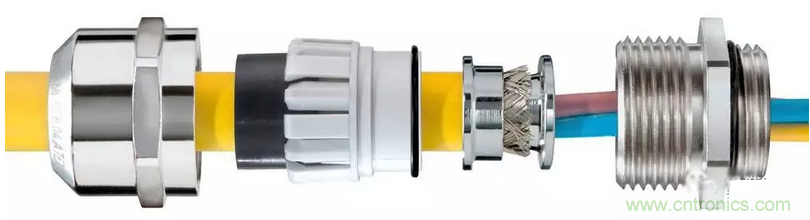

4. 很多設備和連接器的設計允許 360° 全方位的屏蔽連接，須確保其與電纜屏蔽層之間可靠接合。例如：許多常見的連接器會配有金屬涂層塑料、鑄鋅或鋁制外殼；應盡量選擇與線纜屏蔽性能相匹配的連接器，避免因低標準而影響屏蔽效果或過高的規格要求而帶來的成本增加。
