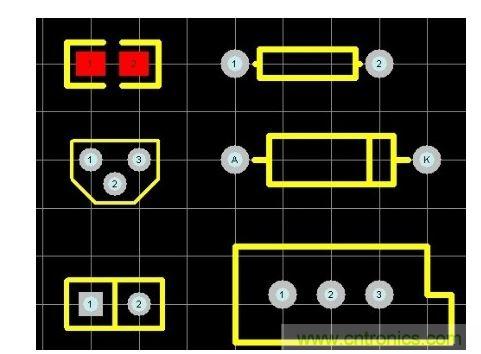

【導讀】剛從事電子電路設計的工程師對于PCB設計肯定是要有所知道和了解的，但是很多PCB菜鳥都連PCB設計的封裝術語都不清楚，就別說PCB設計了，這里小編為大家總結了一些關于PCB設計封裝術語，給大家一個籠統學習的平臺。
36、PAC(pad array carrier)
凸點陳列載體，BGA 的別稱(見BGA)。
37、PFPF(plastic flat package)
塑料扁平封裝。塑料QFP 的別稱(見QFP)。部分LSI 廠家采用的名稱。
38、PCLP(printed circuit board leadless package)
印刷電路板無引線封裝。japon富士通公司對塑料QFN(塑料LCC)采用的名稱(見QFN)。引 腳中心距有0.55mm 和0.4mm 兩種規格。目前正處于開發階段。
39、PGA(pin grid array)
陳列引腳封裝。插裝型封裝之一，其底面的垂直引腳呈陳列狀排列。封裝基材基本上都 采 用多層陶瓷基板。在未專門表示出材料名稱的情況下，多數為陶瓷PGA，用于高速大規模 邏輯 LSI 電路。成本較高。引腳中心距通常為2.54mm，引腳數從64 到447 左右。 了為降低成本，封裝基材可用玻璃環氧樹脂印刷基板代替。也有64～256 引腳的塑料PG A。 另外，還有一種引腳中心距為1.27mm 的短引腳表面貼裝型PGA(碰焊PGA)。(見表面貼裝 型PGA)。
40、piggy back
馱載封裝。指配有插座的陶瓷封裝，形關與DIP、QFP、QFN 相似。在開發帶有微機的設 備時用于評價程序確認操作。例如，將EPROM 插入插座進行調試。這種封裝基本上都是 定制 品，市場上不怎么流通。
41、PLCC(plastic leaded chip carrier)
帶引線的塑料芯片載體。表面貼裝型封裝之一。引腳從封裝的四個側面引出，呈丁字形 ， 是塑料制品。美國德克薩斯儀器公司首先在64k 位DRAM 和256kDRAM 中采用，現在已經 普 及用于邏輯LSI、DLD(或程邏輯器件)等電路。引腳中心距1.27mm，引腳數從18 到84。 J 形引腳不易變形，比QFP 容易操作，但焊接后的外觀檢查較為困難。 PLCC 與LCC(也稱QFN)相似。以前，兩者的區別僅在于前者用塑料，后者用陶瓷。但現 在已經出現用陶瓷制作的J 形引腳封裝和用塑料制作的無引腳封裝(標記為塑料LCC、PC LP、P －LCC 等)，已經無法分辨。為此，japon電子機械工業會于1988 年決定，把從四側引出 J 形引 腳的封裝稱為QFJ，把在四側帶有電極凸點的封裝稱為QFN(見QFJ 和QFN)。
42、P－LCC(plastic teadless chip carrier)(plastic leaded chip currier)
有時候是塑料QFJ 的別稱，有時候是QFN(塑料LCC)的別稱(見QFJ 和QFN)。部分 LSI 廠家用PLCC 表示帶引線封裝，用P－LCC 表示無引線封裝，以示區別。
43、QFN(quad flat non-leaded package)
四側無引腳扁平封裝。表面貼裝型封裝之一?，F在多稱為LCC。QFN 是japon電子機械工業 會規定的名稱。封裝四側配置有電極觸點，由于無引腳，貼裝占有面積比QFP 小，高度 比QFP 低。但是，當印刷基板與封裝之間產生應力時，在電極接觸處就不能得到緩解。因此電 極觸點 難于作到QFP 的引腳那樣多，一般從14 到100 左右。 材料有陶瓷和塑料兩種。當有LCC 標記時基本上都是陶瓷QFN。電極觸點中心距1.27mm。
塑料QFN 是以玻璃環氧樹脂印刷基板基材的一種低成本封裝。電極觸點中心距除1.27mm 外， 還有0.65mm 和0.5mm 兩種。這種封裝也稱為塑料LCC、PCLC、P－LCC 等。
44、QFH(quad flat high package)
四側引腳厚體扁平封裝。塑料QFP 的一種，為了防止封裝本體斷裂，QFP 本體制作得 較厚(見QFP)。部分半導體廠家采用的名稱。
45、QFI(quad flat I-leaded packgac)
四側I 形引腳扁平封裝。表面貼裝型封裝之一。引腳從封裝四個側面引出，向下呈I 字 。 也稱為MSP(見MSP)。貼裝與印刷基板進行碰焊連接。由于引腳無突出部分，貼裝占有面 積小 于QFP。 日立制作所為視頻模擬IC 開發并使用了這種封裝。此外，japon的Motorola 公司的PLL IC 也采用了此種封裝。引腳中心距1.27mm，引腳數從18 于68。
[page]
46、QFJ(quad flat J-leaded package)
四側J 形引腳扁平封裝。表面貼裝封裝之一。引腳從封裝四個側面引出，向下呈J 字形 。 是japon電子機械工業會規定的名稱。引腳中心距1.27mm。
材料有塑料和陶瓷兩種。塑料QFJ 多數情況稱為PLCC(見PLCC)，用于微機、門陳列、 DRAM、ASSP、OTP 等電路。引腳數從18 至84。 陶瓷QFJ 也稱為CLCC、JLCC(見CLCC)。帶窗口的封裝用于紫外線擦除型EPROM 以及 帶有EPROM 的微機芯片電路。引腳數從32 至84。
47、QFP(quad flat package)
四側引腳扁平封裝。表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型?；挠?陶 瓷、金屬和塑料三種。從數量上看，塑料封裝占絕大部分。當沒有特別表示出材料時， 多數情 況為塑料QFP。塑料QFP 是最普及的多引腳LSI 封裝。不僅用于微處理器，門陳列等數字 邏輯LSI 電路，而且也用于VTR 信號處理、音響信號處理等模擬LSI 電路。引腳中心距 有1.0mm、0.8mm、 0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。0.65mm 中心距規格中最多引腳數為304。
japon將引腳中心距小于0.65mm 的QFP 稱為QFP(FP)。但現在japon電子機械工業會對QFP 的外形規格進行了重新評價。在引腳中心距上不加區別，而是根據封裝本體厚度分為 QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三種。
另外，有的LSI 廠家把引腳中心距為0.5mm 的QFP 專門稱為收縮型QFP 或SQFP、VQFP。 但有的廠家把引腳中心距為0.65mm 及0.4mm 的QFP 也稱為SQFP，至使名稱稍有一些混亂 。 QFP 的缺點是，當引腳中心距小于0.65mm 時，引腳容易彎曲。為了防止引腳變形，現已 出現了幾種改進的QFP 品種。如封裝的四個角帶有樹指緩沖墊的BQFP(見BQFP)；帶樹脂 保護 環覆蓋引腳前端的GQFP(見GQFP)；在封裝本體里設置測試凸點、放在防止引腳變形的專 用夾 具里就可進行測試的TPQFP(見TPQFP)。 在邏輯LSI 方面，不少開發品和高可靠品都封裝在多層陶瓷QFP 里。引腳中心距最小為 0.4mm、引腳數最多為348 的產品也已問世。此外，也有用玻璃密封的陶瓷QFP(見Gerqa d)。
48、QFP(FP)(QFP fine pitch)
小中心距QFP。japon電子機械工業會標準所規定的名稱。指引腳中心距為0.55mm、0.4mm 、 0.3mm 等小于0.65mm 的QFP(見QFP)。
49、QIC(quad in-line ceramic package)
陶瓷QFP 的別稱。部分半導體廠家采用的名稱(見QFP、Cerquad)。
50、QIP(quad in-line plastic package)
塑料QFP 的別稱。部分半導體廠家采用的名稱(見QFP)。
51、QTCP(quad tape carrier package)
四側引腳帶載封裝。TCP 封裝之一，在絕緣帶上形成引腳并從封裝四個側面引出。是利 用 TAB 技術的薄型封裝(見TAB、TCP)。
52、QTP(quad tape carrier package)
四側引腳帶載封裝。japon電子機械工業會于1993 年4 月對QTCP 所制定的外形規格所用 的 名稱(見TCP)。
53、QUIL(quad in-line)
QUIP 的別稱(見QUIP)。
54、QUIP(quad in-line package)
四列引腳直插式封裝。引腳從封裝兩個側面引出，每隔一根交錯向下彎曲成四列。引腳 中 心距1.27mm，當插入印刷基板時，插入中心距就變成2.5mm。因此可用于標準印刷線路板 。是 比標準DIP 更小的一種封裝。japon電氣公司在臺式計算機和家電產品等的微機芯片中采 用了些 種封裝。材料有陶瓷和塑料兩種。引腳數64。
55、SDIP (shrink dual in-line package)
收縮型DIP。插裝型封裝之一，形狀與DIP 相同，但引腳中心距(1.778mm)小于DIP(2.54 mm)， 因而得此稱呼。引腳數從14 到90。也有稱為SH－DIP 的。材料有陶瓷和塑料兩種。
56、SH－DIP(shrink dual in-line package)
同SDIP。部分半導體廠家采用的名稱。
57、SIL(single in-line)
SIP 的別稱(見SIP)。歐洲半導體廠家多采用SIL 這個名稱。
[page]
58、SIMM(single in-line memory module)
單列存貯器組件。只在印刷基板的一個側面附近配有電極的存貯器組件。通常指插入插 座 的組件。標準SIMM 有中心距為2.54mm 的30 電極和中心距為1.27mm 的72 電極兩種規格 。 在印刷基板的單面或雙面裝有用SOJ 封裝的1 兆位及4 兆位DRAM 的SIMM 已經在個人 計算機、工作站等設備中獲得廣泛應用。至少有30～40％的DRAM 都裝配在SIMM 里。
59、SIP(single in-line package)
單列直插式封裝。引腳從封裝一個側面引出，排列成一條直線。當裝配到印刷基板上時 封 裝呈側立狀。引腳中心距通常為2.54mm，引腳數從2 至23，多數為定制產品。封裝的形 狀各 異。也有的把形狀與ZIP 相同的封裝稱為SIP。
60、SK－DIP(skinny dual in-line package)
DIP 的一種。指寬度為7.62mm、引腳中心距為2.54mm 的窄體DIP。通常統稱為DIP(見 DIP)。
61、SL－DIP(slim dual in-line package)
DIP 的一種。指寬度為10.16mm，引腳中心距為2.54mm 的窄體DIP。通常統稱為DIP。
62、SMD(surface mount devices)
表面貼裝器件。偶而，有的半導體廠家把SOP 歸為SMD(見SOP)。
63、SO(small out-line)
SOP 的別稱。世界上很多半導體廠家都采用此別稱。(見SOP)。
64、SOI(small out-line I-leaded package)
I 形引腳小外型封裝。表面貼裝型封裝之一。引腳從封裝雙側引出向下呈I 字形，中心 距 1.27mm。貼裝占有面積小于SOP。日立公司在模擬IC(電機驅動用IC)中采用了此封裝。引 腳數 26。
65、SOIC(small out-line integrated circuit)
SOP 的別稱(見SOP)。國外有許多半導體廠家采用此名稱。
66、SOJ(Small Out-Line J-Leaded Package)
J 形引腳小外型封裝。表面貼裝型封裝之一。引腳從封裝兩側引出向下呈J 字形，故此 得名。 通常為塑料制品，多數用于DRAM 和SRAM 等存儲器LSI 電路，但絕大部分是DRAM。用SO J 封裝的DRAM 器件很多都裝配在SIMM 上。引腳中心距1.27mm，引腳數從20 至40(見SIMM )。
67、SQL(Small Out-Line L-leaded package)
按照JEDEC(美國聯合電子設備工程委員會)標準對SOP 所采用的名稱(見SOP)。
68、SONF(Small Out-Line Non-Fin)
無散熱片的SOP。與通常的SOP 相同。為了在功率IC 封裝中表示無散熱片的區別，有意 增添了NF(non-fin)標記。部分半導體廠家采用的名稱(見SOP)。
69、SOF(small Out-Line package)
小外形封裝。表面貼裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀(L 字形)。材料有 塑料 和陶瓷兩種。另外也叫SOL 和DFP。 SOP 除了用于存儲器LSI 外，也廣泛用于規模不太大的ASSP 等電路。在輸入輸出端子不 超過10～40 的領域，SOP 是普及最廣的表面貼裝封裝。引腳中心距1.27mm，引腳數從8 ～44。
另外，引腳中心距小于1.27mm 的SOP 也稱為SSOP；裝配高度不到1.27mm 的SOP 也稱為 TSOP(見SSOP、TSOP)。還有一種帶有散熱片的SOP。
70、SOW (Small Outline Package(Wide-Jype))
寬體SOP。部分半導體廠家采用的名稱。
