【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。在上次的第二講中，我們向大家說明了數字信號中的高頻成分是影響數字設備性能的主要原因，容易形成噪聲。 因此，如果使用低通濾波器，就可以讓低頻信號通過，阻止高頻信號，從而去除噪聲。
噪聲濾波器即低通濾波器
低通濾波器的組成元件有電感（線圈）和電容。電感特性如第一種所示，相對于低頻部分（類似電阻：阻抗越高信號越難通過）阻抗也較低，頻率越高阻抗也越高。
式１ |Z|=2π?f?L （Z:阻抗 f:頻率 L:電感値）

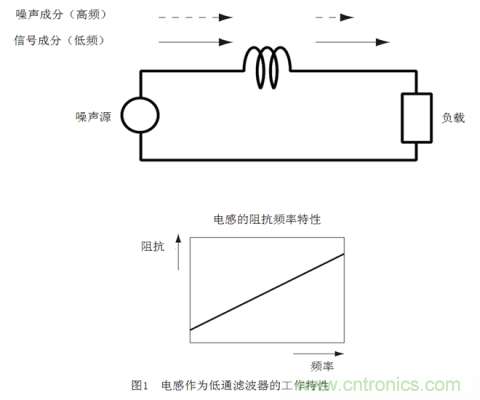

因此，如果將電感串聯插入噪聲通道，頻率較低的信號成分將容易通過，頻率較高的噪聲成分將不易通過。
式２ |Z|=1/(2π?f?C) （Z:阻抗 f:頻率 C:靜電容量）

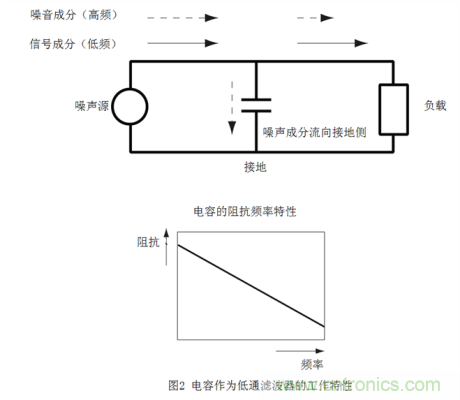

低通濾波器如果要利用該特性，就需要將電容插入噪聲通道與地線之間。如此一來，低頻信號能夠照常通過，高頻噪聲成分因接地側的阻抗較低，將流向接地側，從而達到降噪效果。
濾波器的元件數與頻率特性

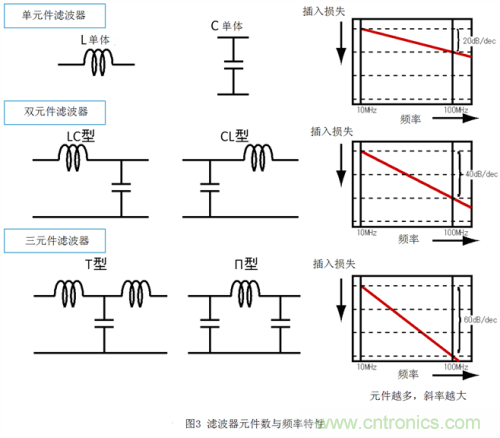

圖 3顯示了組成濾波器的元件數與濾波器頻率特性之間的關系。想知道什么是插入損耗，可以看一下圖中各濾波器的信號衰減量，圖越往下衰減量越多。從圖上我們可 以看到，濾波器中的元件越多，頻率特性的斜率就越大。元件較少的濾波器的頻率特性范圍較窄（斜率較小），衰減頻率及通過頻率的選擇度較低，有可能導致部分 信號衰減或者噪聲沒有徹底去除。另一方面，元件較多的濾波器的頻率特性范圍較寬（斜率較大），頻率的選擇度較高，信號可以在幾乎不衰減的狀態下去除噪聲。
