人工成本節節攀升的今天，加工廠都害怕接有后焊的單，雖然現在已經是貼片元件成為主流，但電子產品往往都多少需要后焊一些插件料，就這些插件料的后焊，搞得大家都很頭大。今天介紹一種提高插件料后焊效率的方法，希望能正在為后焊頭大的你以后頭不用現在這么大。
其實紅膠工藝是可以提高后焊效率的，這種工藝方法做的人還比較多，只要是做貼片加工的都知道，讓我們來先看看紅膠工藝是怎么做的。
紅膠工藝顧名思義，就是用紅膠來進行貼片，開鋼網的時候不是開元件的焊盤位置，而是在元件中間位置開一個槽，刷上紅膠，然后上SMT把元件打上去，這樣元件就被紅膠粘在PCB板上，插上插件料后在過錫爐，元件的焊盤就會上錫焊好。
圖一 紅膠工藝示意圖
紅膠工藝會存在一些問題：從圖一可以看出，紅膠會有一定的厚度，其硬化的過程中會把元件頂高，這樣就容易讓元件的焊盤和PCB板上的焊盤存在間隙，一旦存在間隙，就容易出現上錫不良形成虛焊；另外紅膠過了錫爐后會變得非常硬，如果需要更換元件進行維修等工作就會很麻煩；再就是紅膠在過錫爐的時候溫度過高容易脫件，尤其是IC更容易發生。
今天介紹的這種方法可以避免紅膠工藝的這些問題，先看幾張圖。

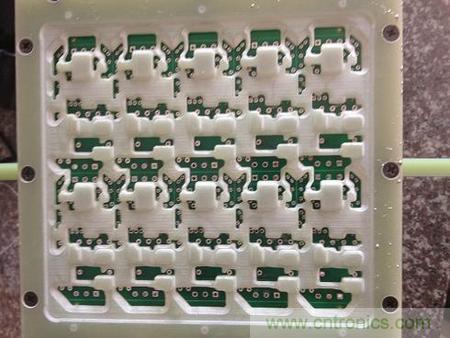

圖二 一個治具
圖二的治具上面有一些孔和槽：孔是需要進行后焊的位置，插件料的管腳可以從這些孔里面穿出來，把治具放到錫爐上面時，只有這些孔的位置可以接觸到焊錫；槽對應的是PCB貼片后各種元件，元件大的就挖大點，元件小的就挖小點，這樣貼好貼片元件的PCB板就可以平整的放在治具上面。
[page]

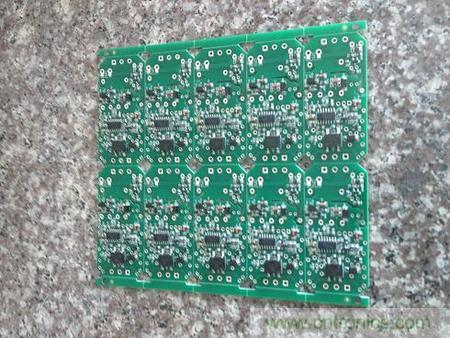

圖三 適用治具的PCB板
圖三中每個PCB板上面有兩個體積大一點的芯片，一個接近正方形，一個長方形，用這兩個芯片和圖二中的槽進行匹配，就知道貼好貼片元件的PCB板在治具上是如何放平的了。

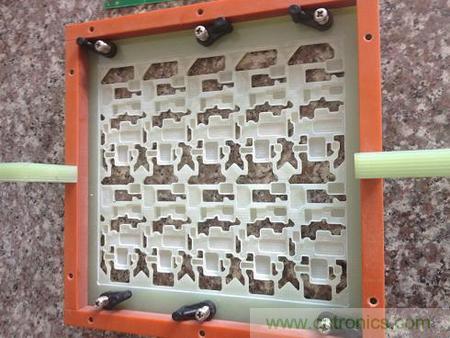

圖四 治具放入已貼片PCB的底面
圖四是貼好貼片元件的板放到治具上后底面的樣子，可以很清楚的看到露出來的都是插件元件的焊盤過孔，元件的管腳從焊盤過孔中穿過來，把這面放到錫爐上面，是不是就可以一下把所有的插件料都焊好了？

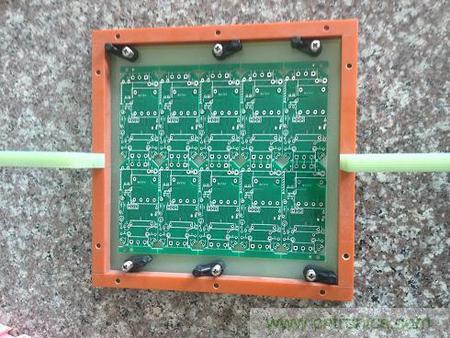

圖五 治具放入已貼片PCB的背面
再來看下背面，不用我解釋大家都知道這樣可以很輕松的進行插件了。這種方法可以讓后焊效率顯著上升，不過插件料的焊盤附近不能有其它貼片料，如果過近的話這個焊盤就不能開孔露出來，需要后面人工補焊。
