【導讀】目前綜自系統已基本上在新建變電站中普及，從運行的總體情況看，保護裝置的準確性、穩定性等性能已基本能夠滿足運行要求，但在網絡通信、數據交換、系統信息處理等方面特別是在受到電磁干擾情況下，還是暴露了一些不足。本文結合實際，簡單介紹電磁兼容的內容和幾種常用的抗電磁干擾技術措施。
電力系統中，在電網容量增大、輸電電壓增高的同時，以計算機和微處理器為基礎的繼電保護、電網控制、通信設備得到廣泛采用。因此，電力系統電磁兼容問題也變得十分突出，特別是在集繼電保護、通訊、SCADA功能于一體的變電站綜合自動化設備，通常安裝在變電站高壓設備的附近，該設備能正常工作的先決條件就是它能夠承受變電站中在正常操作或事故情況下產生的極強的電磁干擾。比如在GIS的隔離開關操作時，可以產生頻率高達數兆赫的快速暫態電壓，這種快速暫態過電壓不僅會危及變壓器等設備的絕緣，而且會通過接地網向外傳播，干擾變電站繼電保護、控制設備的正常工作。一旦干擾造成保護或自動裝置的誤動作或者自動化系統紊亂，將可能導致電力系統事故。隨著電力系統自動化水平的提高，電磁兼容技術的重要性日益顯現出來。

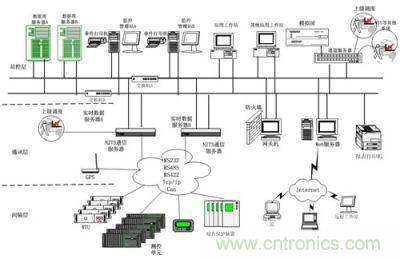

圖題：變電站系統
電磁兼容的內容
變電站電磁兼容的主要內容包括抗干擾和電磁發射控制兩個方面，抗干擾是指設備和系統抵抗電磁干擾的能力，電磁發射控制指設備和系統發射的電磁能量的控制。設備的抗擾性決定于該設備的工作原理，電子線路布置、工作信號電平，以及所采取的抗干擾措施。對于敏感設備來說，完全避免電磁干擾是不可能的，但可以通過正確的接地、屏蔽、隔離等措施加以保證。
變電站綜合自動化系統以微機、集成電路和電子元器件為其主要部件，屬于電磁敏感設備，如果具有良好的電磁兼容性能，對保證自動化系統的安全、可靠運行有著十分重要的意義。要確保變電站綜合自動化系統安全、可靠運行，除了要配備性能優良的硬件設備和完美的軟件技術外，采取有效措施提高電磁兼容能力是另一個必要的條件。研究有效、經濟和適用的抗干擾措施是未來電磁兼容領域的重要任務。
抗電磁干擾的措施
一般來說 ，干擾形成途徑為：干擾源--耦合通道--電磁敏感設備。所以抗電磁干擾須針對這三要素來進行。
屏蔽
①采用帶有金屬外皮（屏蔽層）的控制電纜，電纜的屏蔽層兩端接地。當屏蔽層一端接地時，屏蔽層電壓為零，可顯著減少靜電感應（電容耦合）電壓；當兩端接地時，干擾磁場在屏蔽層中感應電流，該電流產生的磁通與干擾磁通方向相反，互相抵消，因而能顯著降低磁場耦合感應電壓。
②二次設備內部，綜合自動化系統中的測量和微機保護或自動裝置所采用的各類中間互感器的一、二次繞組之間加設屏蔽層，這樣可起電場屏蔽作用，防止高頻干擾信號通過分布電容進入自動化系統的相應部件。
③機箱或機柜的輸入端子上對地接一耐高壓的小電容，可抑制外部高頻干擾。由于干擾都是通過端子串入的，當高頻干擾到達端子時，通過電容對地短路，避免了高頻干擾進入自動化系統內部。
減少強電回路的感應耦合
①控制電纜盡可能離開高壓母線和暫態電流的入地點，并盡量減少平行長度。高壓母線往往是強烈的干擾源，因此，增加控制電纜和高壓母線間的距離，是減少電磁耦合的有力措施。避雷器和避雷針的接地點、電容式電壓互感器、耦合電容器等是高頻暫態電流的入地點，控制電纜要盡可能離開它們，以便減少感應耦合。
②電流互感器回路的A、B、C相線和中性線應在同一根電纜內，避免出現環路。
③電流和電壓互感器的二次交流回路電纜，從高壓設備引出至監控和保護安裝處時，應盡量靠近接地體，減少進入這些回路的高頻瞬變漏磁通。
接地
對于綜自系統中的這些電磁敏感設備，接地電位發生變化，是產生干擾的最大原因之一。因此在變電站設計和施工過程中，如果能把接地和屏蔽很好地結合起來，將可以解決大部分干擾問題。接地應包含一次系統接地和二次系統接地兩方面。
①一次系統接地。正確處理好一次系統接地問題，可以減少配電場高頻瞬變電壓幅值，減少地網中不同點的瞬變電位差，很大程度上減少了干擾源。在處理一次系統接地時，應注意以下幾點：
◆設備接地線要接在地網導體的交叉處。
◆設備接地處要增加接地網絡互連線。
◆避雷器、避雷針接地點應采用兩根以上的接地線和加密接地網絡。
②二次系統接地。包括安全接地和工作接地兩大類。安全接地的接地網，其實就是一次設備的接地網，其作用同樣是降低可能出現的瞬變過電壓 ； 工作接地是為了給微機、電子等設備一個電位基準，保證其可靠運行，防止地環流引起的干擾。
隔離
把輸入信息和輸出信息進行隔離，能夠有效減少干擾的侵入。在變電站自動化系統中，主要有以下幾種隔離措施：
①模擬量的隔離。變電站的監控系統、微機保護裝置及其它自動裝置所用的模擬量，大多數都來自電壓互感器，它們均處于強電回路中，不能直接進入自動化系統，必須經過設置在各種交流量輸入回路中的隔離變壓器進行隔離，這些隔離變壓器一、二次之間必須有屏蔽層，而且屏蔽層必須安全接地，這樣才能起到較好的屏蔽效果。
②開關量輸入、輸出的隔離。變電站綜合自動化系統開關量的輸入，主要是斷路器、隔離開關的輔助接點和主變壓器分接頭開關的控制。自動化系統開關量的輸入、輸出也要采取隔離的措施，以免對自動化系統的影響。
③其他隔離措施。要注意強、弱信號電纜的隔離，強、弱信號不應使用同一根電纜，信號電纜應盡可能避開電力電纜，避免與電力電纜平等布設。
濾波
濾波是抑制自動化系統模擬量輸入通道傳導干擾的主要手段之一。模擬量輸入通道受到的干擾有差模干擾（常態干擾）和共模干擾（共態干擾）兩種。對于模擬量信號回路的差模干擾，可以采用加裝濾波的措施，對于共模干擾，可以通過雙端對稱輸入采用回路來抑制。
計算機電源的抗干擾措施
大多數變電站綜自系統的計算機電源取自站用交流220V，當電網受到沖擊時，電壓和頻率產生的波動將直接影響到綜自系統運行的穩定性和可靠性，嚴重時造成系統死機，所以，計算機交流電源的抗干擾措施是至關重要的。通常最簡單實用的辦法是加裝不間斷電源（UPS），一方面可抑制電網低頻常態干擾，另方面是在電源斷電時能直接給計算機供電，保證計算機的持續運行。此外，也可以采用加裝氧化鋅壓敏電阻、電源濾波器、隔離變壓器等抗干擾措施。
本文談及的屏蔽、接地、隔離、濾波等措施，可有效地提高變電站綜合自動化系統設備的電磁兼容能力，但電磁干擾本身的錯綜復雜性，以上措施并不能保證綜自系統運行的萬無一失。因此，還必須從微機內部性能上（如利用CPU的邏輯判斷能力，進行故障自診斷和自糾錯等）來全面提高變電站綜合自動化系統運行可靠性。
