【導讀】越來越多的EMC測試實驗室正努力提高EMI測試速度，加快收回成本的速度，贏取更多的EMC測試市場。本文像讀者介紹了EMI測試吞吐率以及如何改善EMI測試吞吐率。
什么是EMI測試吞吐率
吞吐率是一種關于計算機或者數據通信系統（如網橋、路由器、網關或廣域網連接等）數據傳輸速率的測度，通常是對一個系統和它的部件處理傳輸數據請求能力的總體評價。由于EMI測試按照目的可以分為達標測試和診斷測試，因此吞吐率在EMI測試中也有兩種含義：在達標測試中，EMI測試吞吐率是指確定并且書面報告DUT通過所需EMI測試的速度；在診斷測試中，EMI測試吞吐率還要包括對于沒有通過所需EMI測試的DUT，診斷并且解決問題所花費的時間。
對于電子產品來說，EMC測試已經成為與安規測試同等重要的基礎測試，越來越多的EMC實驗室不僅從測試方法、測試精度上對自己的測試能力進行改進，而且也越來越關注測試吞吐率，10 m暗室雙天線法就是一個例子，這歸根結底還是與降低測試成本密不可分的。一個EMC測試實驗室的建設包括土建、暗室建設、設備購買以及系統集成等大量的成本投入，以美國為例，一個10 m暗室至少需要200萬美元的固定投入，因此如何提高固定資產利用率，加快實驗室建設成本的收回速度，成為每個EMC測試實驗室不得不關心的問題。對于電子產品生產廠家而言，如何盡快的利用測試設備找到產品的EMC問題并且加以有效整改，加快新產品上市時間，搶占更多的市場份額，也是他們所面對的重要問題。
有哪些因素限制了EMC測試的吞吐率呢？眾所周知，EMC測試分為EMS和EMI兩大類，按照傳導路徑不同，EMI測試又進而分為傳導發射（CE）和輻射發射（RE）兩部分，而輻射發射測試由于其系統復雜成為EMC測試中最耗時的部分，下圖是民標輻射發射的測試系統示意圖。為了尋找DUT的最大輻射發射，測試過程中需要轉動轉臺，升降天線，同時使用接收機或者頻譜儀進行掃描，其中每一個模塊的動作都會影響測試速度。當然，測試人員的能力與經驗，對于EMI測試速度的改善也至關重要。

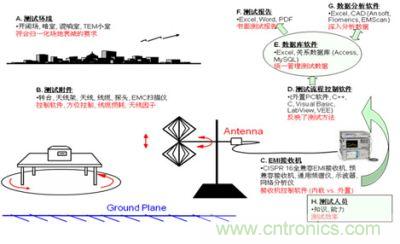

圖1：民標輻射發射測試系統示意圖
從另外一個方面來看，輻射發射需要測試的物理量是場強，然而該待測物理量是DUT方位角、天線高度、頻率、時間等變量組成的多維函數，對于多個變量進行遍歷測試花費的時間無疑是漫長的。以ITE設備為例（CISPR 22），完成一個完整輻射發射達標測試往往需要4、5個小時，如果需要診斷整改，需要的時間還要長的多。下面我們以輻射發射測試為例，簡要分析如何改善EMI測試吞吐率。
如何改善EMI測試吞吐率
根據標準測試方法的要求以及多數主流EMC測試實驗室的測試流程，總結得到輻射發射測試典型的流程如圖。
圖2：典型輻射發射測試流程
