隨著無線通信技術的發展，各種無線通信產品隨之應用到各種領域中，手機是無線通信產品中最重要、應用最廣泛、最貼近人民生活的無線通信產品，在國內可以說是主要的通信工具。如此數量眾多的無線通信產品，必然會造成電磁環境的復雜化，手機在此環境中能夠正常工作且不會影響其它設備，其電磁兼容性尤為重要，因此要對手機進行電磁兼容性進行測試，來保證手機的電磁兼容性能。

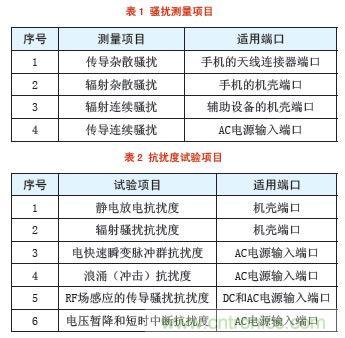

雖然手機的制式不同，但是電磁兼容要測試的項目相同，根據不同的要求來選擇需要測試的項目，電磁兼容測試項目見表1和表2。
那么，如何解決手機輻射騷擾及傳導騷擾的相關問題？
1.輻射騷擾傳導騷擾及相關問題的具體情況
輻射騷擾測試主要在30MHz-100MHz和200MHz-900MHz頻率范圍內容易不合格。
傳導騷擾則體現在5MHz-30MHz頻段范圍內容易不合格。
2.輻射騷擾傳導騷擾相關問題的分析
輻射騷擾與傳導騷擾測試，是使用充電器為手機進行充電，手機保持通信狀態并最大功率發射的情況下進行電磁兼容測試，即測試的結果是手機與充電器聯合工作的情況下的測試結果，不合格的原因可能是充電器造成的，也可能是手機本身造成的，也可能是手機與充電器聯合工作時兼容性不好而不合格。
產生的原因可能有以下幾個方面：
(2) 在設計時，沒有針對性的對輻射騷擾和傳導騷擾的電磁兼容性進行設計并采取相應的對策;
(3) 充電器和手機選用的元器件的電磁兼容性不好或質量達不到要求;
(4) 手機在選用充電器時，沒有充分考慮手機和充電器間的電磁兼容性及手機和充電器的匹配性，手機是非線性負責，在振鈴及通話時，如果電池電量不足而進行充電時，耗費的能量很大，會有很大的沖擊電流，這樣如果選用的充電器不匹配或輸出電流過小，測試過程中，會造成充電器滿負荷工作或超負荷工作而產生電磁兼容問題，更嚴重也會產生安全問題。另外如果不正常的充電，也會造成手機器件不正常工作而產生電磁兼容問題。還有充電器和手機見的相互干擾也會造成測試結果超標。
(5) 在進行測試前，手機和充電器沒有配合進行電磁兼容預測試，充電器有可能單獨使用負載做了電磁兼容測試，測試的結果不能反應與手機共同測試的結果。
[page]
3.輻射騷擾傳導騷擾相關問題的改進建議
(1) 在設計階段要充分考慮電磁兼容特性，合理考慮電路板的接地設計，應保持接地環路盡量小，使用網格接地，信號線或電源線盡量與地線靠近。設計過程中，對充電器和手機的充電端口采取濾波措施，對輻射發射敏感元器件采取屏蔽措施，增加屏蔽罩;
(2) 選擇質量好，電磁兼容特性好的元器件;
(3) 優化器件的位置、布局和布線，器件布局一直按照功能和器件類型來對元器件進行分組，例如，對既存在模擬電路，又存在數字器件的電路板，還可將器件按工作電壓、頻率進行分組布局;對給定的產品系列或電源電壓時，可按功能對器件進行分組。器件分組布局完畢后，必須根據元器件組電源電壓的差別，將電源層布置在各器件組的下方。如果有多層地，那么就必須把數字地層緊貼數字電源層，模擬地緊貼模擬電源層，模擬地和數字地要有一個共地點。通常，電路中存在A/D或D /A器件，這些轉換器件同時由模擬和數字電源供電，因此要將轉換器放置在模擬電源和數字電源之間。果數字地和模擬地是分開的，它們將在轉換器匯合。當電路板按照器件系列和電源電壓分組時，組內信號的傳送不能跨越另外的器件組，如果信號跨過界限，就不能與其回流路徑緊密耦合，這樣會增大電路的環路面積，從而使電感增加，電容減小，進而導致共模和差模干擾的增加。電路板設計過程中要避免出現各種隔離帶。雖然相距很近的一排通孔并不違反設計規則，但是，在電源層和地層上過多的通孔有時相當于開出一條隔離帶，要避免在該區域內布線，例如，當一個3ns的信號回路如果偏離其信號源路徑0.40英寸，則過沖/欠沖和感生串?dāng)_會大增，足以使電路工作出現異常，并同時增加差模和共模干擾。
(4) 充分考慮充電器與手機的兼容性和匹配性，充電器的輸出電流應大于手機的峰值電流，在進行選擇匹配的充電器前，應使用相應的充電器配合手機進行輻射騷擾和傳導騷擾預測試，驗證兩者間的電磁兼容特性，選擇電磁兼容特性好的充電器;
(5) 對于后期的整改措施
(a) 對測試結果進行分析，聽取電磁兼容測試工程師的建議，對于輻射騷擾測試，通過試驗確認是充電器對測試結果的影響大還是手機的影響大，一般如果是低頻超出限值，則是充電器的影響大些，如果是高頻則可能手機的影響大;傳導騷擾測試也要確認哪個影響站主要因素;
(b) 如果充電器的影響為主要因素，首先確認充電器的各個器件是否正常工作，如果是某個器件有問題，先更換相應的器件后再進行測試。增加濾波電容或改進相應的濾波電路，對輻射騷擾和傳導騷擾都會有改進;
(c) 如果確認是手機的問題，確定超出頻率的來源，對相應的器件進行屏蔽處理，或加強屏蔽特性，改進屏蔽的接地，增加相應的濾波電容或?qū)V波電路進行調整，改進相應的匹配電路減少諧波或混頻干擾。加強手機的充電電路的濾波和接地;
(d) 使用好的充電線纜，建議使用兩端都能接地的屏蔽線纜;
(e) 在手機側或充電器側加鐵氧體磁環，對與輻射騷擾可能會有一定的改進，對于傳導騷擾有時影響不大，要根據測試的頻率，選擇磁環的相應頻率。
綜上所述，對于輻射騷擾和傳導騷擾，應把握以下原則：
注重設計階段的電磁兼容設計;
注重充電器和手機的匹配;
選擇優良的元器件。
4.結論
手機的電磁兼容性能直接關系到手機的各個性能，保證手機的電磁兼容性能是保證手機質量的一個重要環節，因此手機的電磁兼容測試及設計不容忽視，了解手機電磁兼容測試的依據及電磁兼容測試產生的問題，并能提供相應的解決方法，有助于手機的電磁兼容性能的提高。
