- 常用電磁兼容設計方法介紹
- 對電子設備進行電磁屏蔽，屏蔽的壞處是有可能產生電磁反射乃至電磁振蕩
- 不可過于追求開關電源的效率以避免加重開關電源產生的電磁干擾
- 通過在電路中并聯Y電容和X電容減少傳導干擾，但此類電容電容，不可隨便替代
- 還要選用多個電感濾波器一起組合對電磁干擾進行濾波，其中共膜電感濾波器的使用越來越多
電磁兼容EMC設計
電磁兼容EMC設計的目的就是想辦法使自己設計或生產的電子設備產生各種干擾信號的幅度符合別人的要求；同時還要想辦法讓自己設計或生產的電子設備在受到其它電子設備產生干擾的情況下還能正常工作。因此，EMC標準一般都是強制性的。
防止電子設備產生傳導干擾和輻射干擾最好的方法，是采金屬機殼對電磁場進行屏蔽，以及對電源輸入電路用變壓器進行隔離，并且還要對變壓器也進行靜電感應和磁感應屏蔽。但由于金屬機殼比較笨重，并且成本很高，另外50周的電源變壓器體積很大，并且對其進行靜電感應和磁感應屏蔽也比較麻煩，因此，這兩種方法只有一些要求特別高的場合才會使用，例如：精密測試儀表，對于一般的普通電器設備，目前已很少使用。
在塑料機殼內表面噴涂導電材料也是一種對電磁屏蔽很有效的方法，比如，在塑料機殼內表面噴涂石墨，對超高頻電磁屏蔽效果就非常好，因為，石墨既導電又有電阻，是吸收電磁波的良好材料，它不容易對電磁波產生反射，并對電磁波產生衰減作用。如果只從屏蔽效果來比較，石墨對電磁場屏蔽的效果的確不如導電良好的金屬，但金屬屏蔽也有缺點，它最大的缺點就是產生電磁波反射，并使電磁反射波相互迭加，嚴重時會產生電磁振蕩。
當被屏蔽干擾信號的波長正好與金屬機殼的某個尺寸接近的時候，金屬機殼很容易會變成一個大諧振腔，即：電磁波會在金屬機殼內來回反射，并會產生互相迭加，其工作原理與圖13基本相同。這種情況在電腦機殼內最容易實現，當電腦機殼的邊長正好等于某干擾信號的半個波長，且干擾信號源正好位于電腦機殼的中央位置的時候，干擾信號很容易就會在機殼內部產生電磁振蕩。當某一干擾信號頻率正好在諧振腔中產生諧振的時候，電磁波的能量反而會被加強。被加強了的干擾信號，一方面會破壞設備自身的正常工作，另一方面干擾信號也會從金屬機殼的裂縫逃逸出去，產生輻射干擾，雷達設備經常使用的裂縫天線就是這個工作原理。特別指出，電磁波在金屬機殼中產生輻射或諧振，與外殼接地或不接地無關。
大多數電器設備傳導干擾都是由開關電源引起的，為了提高開關電源的工作效率，一般都希望開關管導通和關斷速度越高越好，即：方波的前、后沿越陡越好，這樣的結果會使開關電源產生的干擾更加嚴重，要進行抑制更加困難。因此，在對開關電源進行設計時，不要無條件地追求開關電源的工作效率為越高越好。
不管采用什么樣的濾波電路來抑制電子設備產生的傳導干擾，其主要目的都是要把圖6中的V1、V2、V3等三個干擾信號的幅度降到最低。例如：要抑制V1干擾信號，最有效的方法是在V1的兩端并聯一個電容，由于這個電容連接的位置比較特殊，需要符合安全標準，因此，一般人們都稱他為Y電容；同理，要抑制V2干擾信號，最有效的方法也是在V2的兩端并聯一個Y電容。由于Y電容會引起設備漏電或機殼帶電，容易危及人身安全，所以這兩個Y電容都是屬于安全電容，其容量不能大，并且要求耐壓很高，否則，機器將會漏電。安全標準規定，一般在亞熱帶機器對地漏電電流不能超過0.7mA，在溫帶機器對地漏電電流不能超過0.35mA，因此，Y電容的總容量一般都不能超過4700P。
特別提示，Y電容為安全電容，必須經過安全檢測部門人證過后才能使用。Y電容的耐壓一般都標有安全認證標志和AC250V或AC275V字樣，但其真正的直流耐壓高達5000V以上，因此，Y電容不能隨便用AC250V，或DC400V之類的電容來代用。
抑制V3干擾信號最有效的方法，同樣也是在V3的兩端并聯一個電容，由于這個電容連接的位置比較特殊，也需要符合安全標準，因此，一般人們都稱他為X電容。X電容同樣也屬于安全電容，其容量可以比Y電容大，但必須在X電容的兩端并聯一個安全電阻，用于防止電源線拔插時電源線插頭長時間帶電。安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內，電源線插頭兩端帶電的電壓（或對地電位）必須小于原來電壓的30%。
X電容也是安全電容，必須經過安全檢測部門認證過后才能使用。X電容的耐壓一般都標有安全認證標志和AC250V或AC275V字樣，但其真正的直流耐壓達2000V以上，使用的時候不要隨便用AC250V，或DC400V之類的電容來代用。
X電容一般都選用紋波電流比較大的聚脂薄膜安全電容，這種電容體積一般都很大，但其允許瞬間充放電的電流也很大，即：內阻比較小。普通電容紋波電流的指標一般都很小，動態內阻比較大，用普通電容代替X電容，除了耐壓條件不能滿足以外，一般紋波電流指標也是難以滿足要求的。
實際上，光靠用Y電容和X電容就想把傳導干擾信號完全濾除是不可能的。因為干擾信號的頻譜非常寬，基本覆蓋了幾十KHz到幾百MHz甚至上千MHz的頻率范圍。對低端干擾信號的濾除需要很大容量的濾波電容，但受到安全條件的限制，Y電容和X電容的容量都不能用大；對高端干擾信號的濾除，大容量電容的濾波性能又極差，特別是聚脂薄膜電容的高頻性能一般都比較差，因為它是用卷繞工藝生產的，并且聚脂薄膜介質高頻響應特性與陶瓷或云母相比相差很遠，一般聚脂薄膜介質都具有吸附效應，它會降低電容器的工作頻率，聚脂薄膜電容工作頻率范圍大約都在1MHz左右，超過1MHz其阻抗將顯著增加。
因此，抑制電子設備產生的傳導干擾除了選用Y電容和X電容進行濾波以外，一般還要同時選用多個電感濾波器一起組合對干擾除進行濾波。電感濾波器屬于低通濾波器，但電感濾波器也有很多種類和無數多種規格，例如有：差模、共模，以及高頻、低頻等，每種電感主要都是針對某一小段頻率的干擾信號濾除而起作用，對其它頻率的干擾信號的濾除起作用不大。因為，電感量很大的電感，其線圈匝數很多，分布電容也很大，高頻信號會通過分布電容旁路掉，另外，導磁率很高的磁芯，其工作頻率也不高。目前，國內大量使用的電感濾波器磁芯的工作頻率大多數都在75MHz以下，對于工作頻率要求比較高的場合，必須選用高頻環形磁芯，高頻環形磁芯導磁率一般都不高，但漏感特別小。

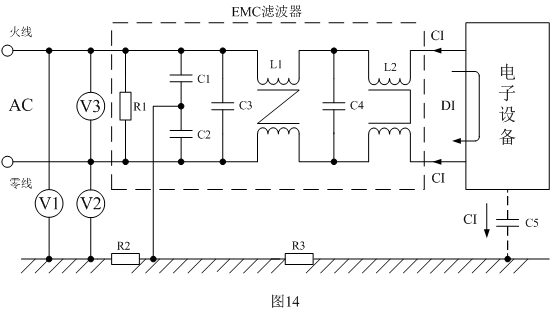

圖14是根據上面分析而設計的EMC（電磁兼容）濾波電路，EMC濾波電路如虛線框內所示。
圖14中，C1、C2是Y安全電容，其主要作用是對V1、V2進行旁路，V1、V2屬于共模干擾信號，因此C1、C2的功能主要是對共模干擾信號進行抑制，同時C1、C2對V3也有一定的旁路作用，但因兩個電容串聯起來的容量很小，因此，其主要功能是高頻差模干擾信號進行抑制；C3是X安全電容，其主要作用是對V3進行旁路，V3屬于差模干擾信號，因此，C3的主要功能是對差模干擾信號進行抑制；C4也是X安全電容，雖然它沒有對V3直接進行旁路，但它也是差模干擾信號抑制的濾波電容；R1是殘余電壓釋放電阻，其阻值要與C3、C4等配合使用，使時間常數τ = R1●（C3+C4）小于2秒，但R1不能用得太小，太小會損耗電源功率。當電容充放電時間等于τ時，電容器兩端的電壓上升或下降的值是最大值的63%。
圖14中，L1、L2是電感濾波器，L1為差模干擾信號電感濾波器，L2為共模干擾信號電感濾波器，由于差模干擾信號電感濾波器很容易產生磁飽和，以及電感濾波器的體積也比較大，因此目前很少人使用，基本上都是用共模電感濾波器來代替。實際應用中共模電感濾波器的兩個線圈之間也存在很大的漏感，因此，它對差模干擾信號也具有一定的濾波作用。
