【導讀】電壓放大器是電子工程領域的核心器件，被形象稱為“信號強化心臟”，其核心功能是將輸入的微伏級微弱信號精確放大至可驅動后續電路或設備的伏特級電壓水平。作為模擬信號處理的基石，它不僅解決了傳感器、通信設備中的信號衰減問題，還在音頻系統、醫療儀器等領域中扮演關鍵角色。據產業研究顯示，2025年全球電壓放大器市場規模將突破180億美元，高頻、低噪聲與智能化設計成為技術突破焦點。
電壓放大器是電子工程領域的核心器件，被形象稱為“信號強化心臟”，其核心功能是將輸入的微伏級微弱信號精確放大至可驅動后續電路或設備的伏特級電壓水平。作為模擬信號處理的基石，它不僅解決了傳感器、通信設備中的信號衰減問題，還在音頻系統、醫療儀器等領域中扮演關鍵角色。據產業研究顯示，2025年全球電壓放大器市場規模將突破180億美元，高頻、低噪聲與智能化設計成為技術突破焦點。
一、技術原理與核心架構
電壓放大器通過電子元件的線性放大特性實現電壓增益，核心機制圍繞晶體管或運算放大器構建。其工作原理可分為三階段：
● 信號輸入：輸入級通過耦合電容（阻容或直接）傳遞信號，高輸入阻抗（>1 MΩ）減少信號源負載效應；
● 信號放大：核心放大元件（如BJT、MOSFET或集成運放）在負反饋機制下工作，增益公式 Av=Vout/VinA v=Vout/Vin 決定放大倍數，典型增益范圍10-1000倍（或20-60 dB）；
● 信號輸出：輸出級通過低阻抗驅動負載（如揚聲器或執行器），并通過電源退耦電路抑制高頻噪聲。
關鍵技術突破：
● 低噪聲設計：JFET輸入級（如TI OPA627）可將輸入噪聲壓至0.89 μVpp，適用于醫療設備中的生物電信號處理；
● 高頻響應優化：GaN/SiC工藝器件（如ADI ADL8105）支持DC-6 GHz頻段，滿足5G通信需求。
二、核心分類與技術特性

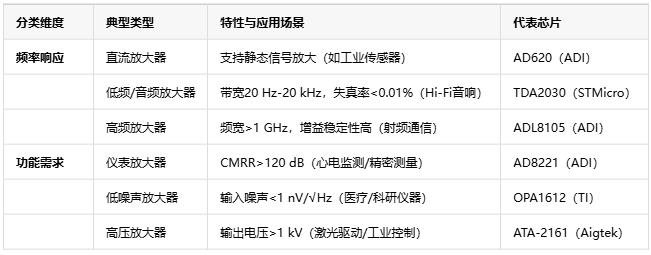

根據應用場景與功能差異，電壓放大器可分為六大類：
數據來源：Aigtek技術文檔與非網實測數據
三、核心應用場景與技術選型
1. 通信系統
● 射頻前端信號放大：5G基站采用ADL8105實現6 GHz以下頻段的高增益（>30 dB）、低駐波比（<1.5:1）信號放大；
● 高頻抗干擾：采用差分放大器（如AD8352）抑制共模噪聲，提升信號信噪比。
2. 醫療設備
● 心電信號處理：AD8221儀表放大器可實現μV級心電信號的放大，CMRR達140 dB；
● 安全隔離設計：ADuM3190隔離放大器提供5 kV電壓隔離，降低漏電流風險。
3. 工業控制
● 多傳感器信號調理：ADI ADAS3022集成16位ADC與可編程增益放大器（PGA），支持-40℃~125℃工作環境；
● 高壓驅動：AD3552R驅動800V主驅逆變器，響應時間<15 ns。
4. 音頻設備
● Hi-Fi音質保障：TI OPA1612的THD（總諧波失真）<0.00003%，動態范圍>120 dB，適配高端音響系統。
四、選型策略與技術博弈
在復雜應用中，選型需平衡性能、成本與供貨穩定性：
1. 核心參數對比
● 增益精度：國產圣邦微SGM8559線性度±2 LSB，價格比進口芯片低40%；
● 帶寬適配性：汽車電子需覆蓋CAN總線信號的1 MHz高頻段（如Infineon TLE2141）；
2. 供應鏈風險管理
● 國際大廠交期普遍>20周（如ADI AD620），國產替代方案（如思瑞浦TPA628）可將周期壓縮至8周；
● 成本優化建議：低端場景采用風華高科RC系列電阻（價格<$0.5）搭配進口ADC。
五、與電壓比較器的核心差異

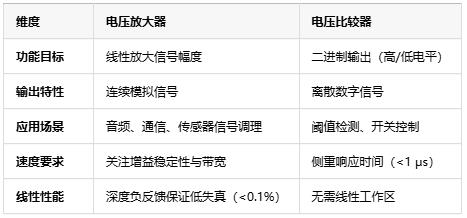

電壓放大器與電壓比較器常被混淆，但二者存在本質區別：
數據來源：電子發燒友
結語：技術趨勢與產業展望
電壓放大器正經歷三大技術躍遷：
高頻化與集成化：GaN/SiC器件推動頻率覆蓋向毫米波延伸（>30 GHz），3D封裝技術將尺寸壓縮至5×5 mm；
智能化升級：AI驅動的動態溫漂補償算法（如LSTM網絡）可將精度提升50%，降低外部校準依賴；
國產化突圍：2025年國產芯片市占率預計從12%提升至35%，在高性能儀表放大器領域打破國際壟斷。
在工業4.0與智能硬件的浪潮下，電壓放大器的性能競賽將重塑電子產業鏈格局。無論是高頻通信的極致需求，還是醫療設備的精準測量，唯有掌握核心設計能力與供應鏈主動權，方能在千億級市場中立于不敗之地。
