【導讀】線繞電位器是一種通過電阻絲在絕緣骨架上繞制成電阻體的精密電子元件，其核心結構由電阻絲線圈、滑動觸頭（電刷）及端子引腳組成。當電刷沿電阻絲表面移動時，有效電阻值隨接觸位置的變化而線性調整，實現電壓或電流的精確控制。
一、定義與原理

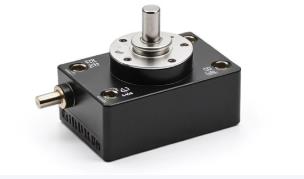

線繞電位器（Wound Potentiometer）是一種通過電阻絲在絕緣骨架上繞制成電阻體的精密電子元件，其核心結構由電阻絲線圈、滑動觸頭（電刷）及端子引腳組成。當電刷沿電阻絲表面移動時，有效電阻值隨接觸位置的變化而線性調整，實現電壓或電流的精確控制。
技術原理：
電阻絲通常采用鎳鉻合金或康銅等高穩定性材料，通過等節距繞制在陶瓷或塑料骨架上。電刷與電阻絲的接觸點決定了輸出電阻值，其阻值變化規律為線性（B型），適用于分壓電路或精密校準場景。
二、技術優勢與局限性
優勢：
1. 高精度：阻值公差低至±0.1%（如Sakae CP50系列），溫度系數±20ppm/℃，遠優于碳膜電位器（±20%）。
2. 高功率負載：額定功率可達2W（COPAL M-22系列），耐受瞬時電流沖擊。
3. 長壽命：機械壽命達10萬次以上（Bourns 3590系列），適用于頻繁調節場景。
4. 耐高溫：工作溫度范圍-40℃~125℃，適配工業高溫環境。
局限性：
1. 高頻性能差：受電感效應影響，頻響通常低于10kHz。
2. 體積與成本：高阻值型號體積較大，單價較碳膜電位器高3-5倍（如BOURNS 3590S單價約20元）。
三、應用場景
線繞電位器憑借高可靠性，廣泛應用于以下領域：
1.工業控制：伺服電機調速、電源電壓微調（額定功率0.5W-2W）。
2. 醫療設備：監護儀參數校準，需配合IP54防護等級（如Vishay WTH148系列）。
3. 汽車電子：車載音響音量控制，耐振動型號通過1000小時機械壽命測試。
4. 精密儀器：質譜儀電壓調節，要求紋波<0.001%。
四、成本與選型要?jiǎng)t
成本分析：
●國際品牌：Bourns、Alps Alpine等單價約15-50元，溢價來自高精度（±0.5%）與長壽命（25,000次）。
●國內品牌：成都國盛、上海思博等提供5-20元產品，性價比突出但一致性較低（公差±3%）。

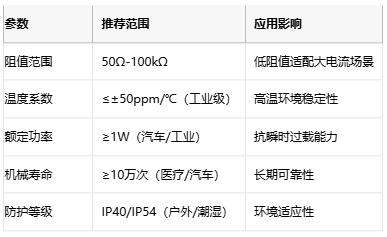

選型關鍵參數：
設計注意事項：
1. 焊接工藝：端子焊接溫度≤235℃/3秒，避免助焊劑滲入導致接觸不良。
2. 安裝方式：旋轉型需控制螺母扭矩（如COPAL M-13系列建議＜14.7mN·m），防止結構損壞。
五、頭部原廠品牌對比
國際與國內廠商競爭力分析
國際品牌優勢：
●技術壁壘：Bourns的3590系列支持3600°電氣角度，分辨率達0.01%8。
●認證體系：Alps RV12-K6通過UL/IEC 62368認證，適配醫療設備69。
國內品牌突破：
●成本控制：成都國盛采用自動化繞線工藝，生產成本降低30%9。
●快速響應：上海思博支持非標阻值定制，交付周期縮短至7天9。
六、未來趨勢
1. 材料革新：碳納米管復合電阻絲可提升耐溫性至150℃，成本增加約25%6。
2. 智能化：集成數字接口（如I2C）的混合式電位器將滲透工業自動化領域9。
3. 微型化：日企COPAL推出僅7g的M-13系列，適配可穿戴設備5。
結語
線繞電位器在精密控制領域仍占據不可替代地位，選型需綜合性能、成本與環境適配性。國際品牌在高精度場景優勢顯著，而國內廠商通過性價比與快速服務逐步搶占中端市場。未來，材料與智能化升級將推動該技術向高端應用滲透。
