【導讀】精密電阻是一類在阻值精度、溫度系數（TCR）、長期穩定性及寄生參數（分布電容/電感）等性能指標上遠超普通電阻的電子元件。
一、精密電阻的定義與核心特性
精密電阻（Precision Resistor）是一類在阻值精度、溫度系數（TCR）、長期穩定性及寄生參數（分布電容/電感）等性能指標上遠超普通電阻的電子元件。其核心目標是在復雜環境（溫度、濕度、時間變化）下保持阻值的高度一致性，主要技術特性包括：
1. 高精度：阻值公差（容差）可低至±0.01%（如Vishay Z1系列），而普通電阻多為±1%~±10%110。
2. 低溫度系數：TCR通常為±1~±50 ppm/°C（普通電阻為±100~±500 ppm/°C）1。
3. 長期穩定性：年漂移率≤0.05%，負載壽命測試后阻值變化極小14。
4. 低噪聲與低電感：通過無感繞制或薄膜工藝優化高頻性能510。
二、技術原理與材料分類
1. 核心原理
精密電阻的性能取決于材料選擇與制造工藝：
● 薄膜電阻：采用真空沉積（PVD/CVD）在陶瓷基板上形成納米級金屬膜（如NiCr），結合激光修調技術實現±0.5μm精度4。
● 金屬箔電阻：如Vishay的Bulk Metal? Foil技術，通過光刻合金箔實現TCR低至±0.2 ppm/°C1。
● 繞線電阻：使用錳銅或伊文合金繞制，精度高但高頻性能受限15。

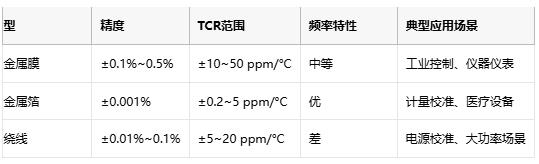

2. 材料與結構對比
三、精密電阻的優勢與應用場景
1. 核心優勢
● 高可靠性：通過ISO-10993（醫療）和AEC-Q200（汽車）認證，適應極端環境。
● 微型化設計：貼片封裝（如0201尺寸）支持高密度PCB布局。
● 節能與成本優化：薄膜工藝結合厚膜成本優勢（如光頡MFD系列）。
2. 應用場景
● 醫療電子：心電圖機（ECG）信號調理電路，需生物兼容封裝與低噪聲特性。
● 汽車電子：BMS電流檢測（如0.5mΩ±1%電阻）和激光雷達接收電路（噪聲<0.2μV/V）。
● 航空航天：抗輻射加固型電阻（TCR<±10 ppm/°C，耐輻射>100krad）。
● 工業控制：PLC模擬模塊（年漂移率≤0.01%）。
四、成本模型與選型策略
1. 成本結構分析
以0402封裝1kΩ±0.1%薄膜電阻為例：
● 材料成本：占比40%~50%（基板與金屬膜）4。
● 工藝成本：激光修調占30%，封裝與測試占20%4。
● 封裝影響：微型封裝（01005）成本增加20%，但節省PCB面積4。
2. 選型關鍵法則
● 參數匹配：高精度ADC電路需TCR<±10 ppm/°C的NiCr材料，高頻場景優先叉指結構（分布電感<1nH）4。
● 可靠性驗證：汽車電子需通過AEC-Q200 Grade 1（3000次溫度循環），工業級需符合IEC 60115-8濕熱測試49。
● 性價比平衡：金屬箔電阻性能最優但價格高，金屬膜電阻性價比更佳110。
五、頭部原廠品牌對比
1. 國際廠商
● Vishay（威世）：Bulk Metal? Foil技術全球領先，TCR低至±0.2 ppm/°C，代表型號VHP100（±0.01%）19。
● KOA（興亞）：主打汽車級精密電阻，通過AEC-Q200認證，耐高溫175℃9。
● Panasonic（松下）：ERJ系列貼片電阻，支持0402~2512封裝，TCR±10~25 ppm/°C1。
2. 國內廠商
● 光頡（Viking）：薄膜電阻精度達±0.01%，TCR±1 ppm/°C，成本較國際品牌低30%，代表型號MFD系列26。
● 風華高科（FH）：主攻工業級市場，TCR±15 ppm/°C，通過ISO/TS 16949認證6。
● 順絡電子（Sunlord）：耐突波貼片電阻，適用于電源管理場景，價格優勢顯著6。
3. 國際與國內廠商對比
六、未來技術趨勢
1. 材料創新：石墨烯復合薄膜（TCR<±2 ppm/°C）和非晶金屬玻璃（耐脈沖能力提升1000倍）進入實驗室階段4。
2. 智能化升級：數字可編程電阻支持I2C/SPI接口（分辨率16bit），自感知電阻內置溫/應力傳感器4。
3. 綠色制造：再生氧化鋁基板技術降低碳排放40%，符合RoHS 3.0標準48。
結語
精密電阻作為高精度電子系統的核心元件，其選型需綜合性能、成本與可靠性。國際廠商在超高端領域占據主導，而國內廠商通過工藝優化與快速響應，正在中高端市場實現突破。未來，隨著新材料與智能化技術的應用，精密電阻將在醫療、汽車與航空航天領域發揮更大價值。
