【導讀】當今，隨著電動汽車（EV）、儲能系統（ESS）等行業的快速發展，電池管理系統（BMS）在電池應用中的地位變得越來越重要。
當今，隨著電動汽車（EV）、儲能系統（ESS）等行業的快速發展，電池管理系統（BMS）在電池應用中的地位變得越來越重要。
圖1：BMS的應用
電池管理系統BMS
電池管理系統（Battery Management System）通常是由多個電池單元組成的電池組。作為連接車載動力電池和電動汽車的重要紐帶，BMS的基本任務是確保電池內部能量的安全和優化使用，并提供準確的電池狀態信息，具體包括：電壓、電流和溫度的監測；電池故障情況下的自動斷電，保障功能安全；平衡電池組中的電池單元；并提供電池狀態信息與系統通信等。而在這些功能中，電流感應是實現電池管理系統安全高效、穩定運行的關鍵環節。

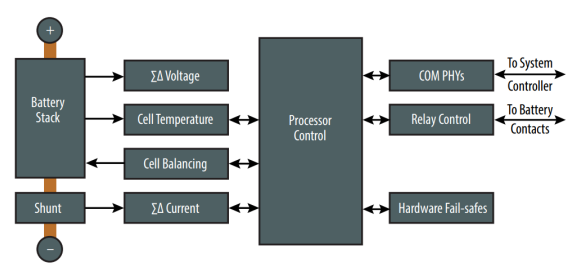

圖2：電池管理系統（BMS）
電流感應方法
在BMS中，常見的電流感應方法有：電阻分流器（Shunt Resistor）法、霍爾效應傳感器法、以及其他磁感應技術等。其中，電阻分流法的工作原理是將電阻器串聯在電路負載中，通過測量電阻兩端的電壓降來計算電流大小。該方法具有較低的成本和良好的線性度，適用于直流和交流電流檢測：
小體積：相較于其他技術，分流電阻器是被動器件，且尺寸較小，易于集成到PCB設計中；
2.良好的線性度和溫度穩定性：在長時間使用和不同溫度環境下，具有良好的線性與低漂移性能；
3.寬頻率范圍：從直流到數MHz的交流電流，都能精確測量；
4.抗磁場干擾能力強：對外部磁場干擾不敏感。

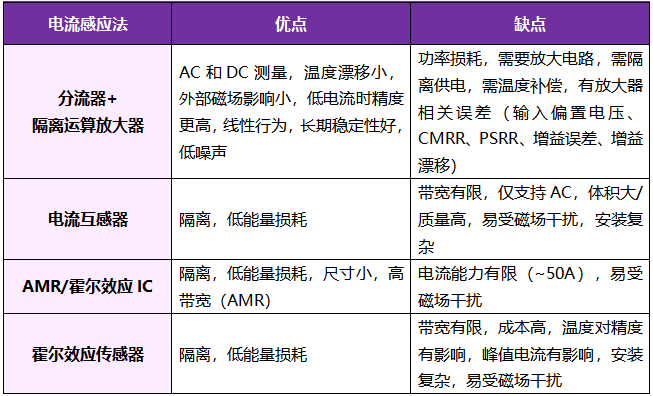

電流感應技術對比
Bourns分流電阻器
對此，全球排名領先的電子元器件授權代理商WT文曄公司資深技術支持經理卞正軍推薦了Bourns公司的分流電阻器產品：“Bourns是電阻產品龍頭供貨商，擁有完整的電阻系列產品，包括芯片電阻、芯片排阻、網絡電阻、功率電阻等。Bourns為電流感應應用提供了多種電阻解決方案，與業界同類產品相比，其在一致性、可靠性方面的表現尤其出色，能滿足眾多客戶在汽車電子、電信、工業以及消費品市場的各種應用需求。”

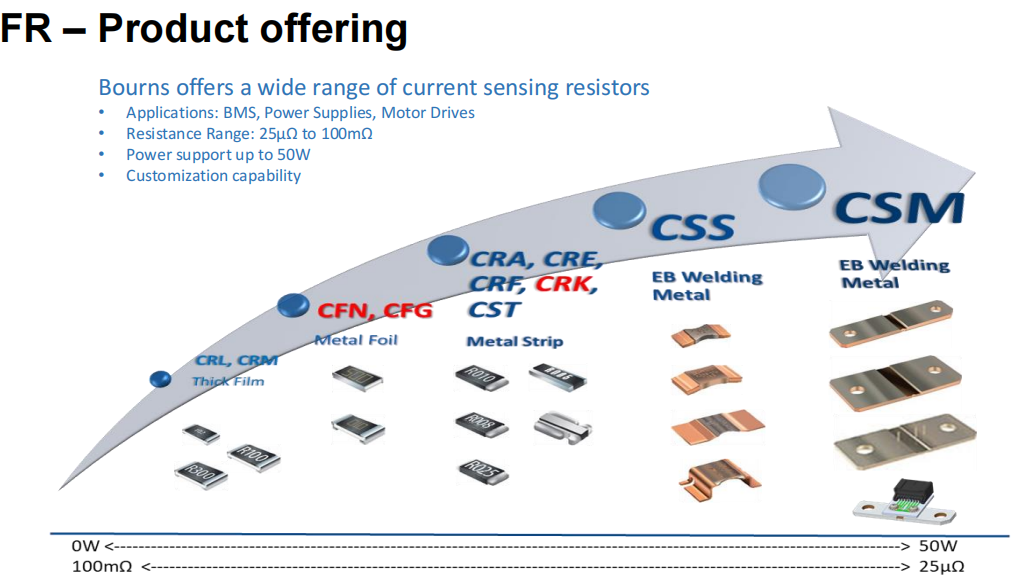

圖3：Bourns分流電阻器產品
針對電流感應，Bourns可提供多種電阻解決方案，涵蓋不同的功率、尺寸和精度要求：
1.CR系列：標準的厚膜芯片電阻，功率范圍從0.03W到1W，適合普通的電流感應應用。
2.CRM系列：低電阻、高功率電流感應電阻，支持從0.25W到2W的功率。
3.CMP系列：高功率/高浪涌耐受的電流感應電阻，功率高達3W，適合處理高浪涌電流的應用。
4.CSS系列：高精度、低電阻的金屬條電阻，功率范圍從1.5W到12W，適合高精度電流感應需求。
5.CSM系列：符合AEC-Q200，阻值從25至100 μΩ，功率范圍36W-50W，可滿足低電壓降和高精度要求，支持高達1000A的大電流，允許低至 0.25 μV/K 的熱EMF和50PPM/°C的低TCR，特別適合于高溫波動的汽車應用。

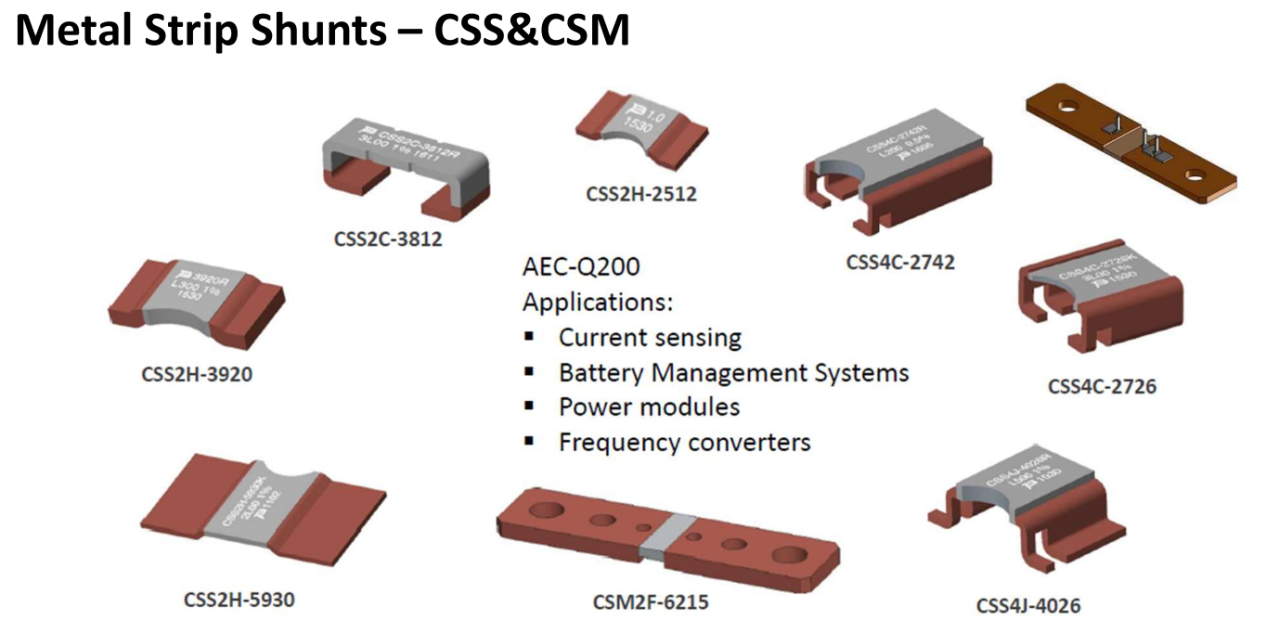

圖4：Bourns CSS系列和CSM系列產品
Bourns產品可適用于各種BMS的應用場景，具有以下優秀特性：
1.低電阻值：Bourns的分流電阻器電阻范圍從25μΩ到100mΩ，確保在測量電流時電壓降很小，從而降低功率損耗。
2.高功率額定值：支持從3W到50W的功率范圍，適合處理BMS中可能出現的高峰值電流。
3.低溫度系數（TCR）：低至50ppm/°C，確保電阻在不同溫度下保持穩定的電阻值。
4.低熱電勢（EMF）：低于1μV/°C，減少了因金屬接觸產生的熱電效應，適合高精度電流感應。
5.寬工作溫度范圍：分流電阻器可在-55°C到+170°C的環境中穩定工作，適用于極端溫度條件下的BMS應用。
此外，Bourns還提供定制化服務，能根據客戶需求提供不同形狀、孔位布置和感應引腳設計的電阻產品，以滿足各種特殊應用的需求。
總結
未來產品設計挑戰包含了更高的功率密度、運作溫度、運作電壓以及更低的溫度系數。Bourns的電流感應電阻器廣泛應用于電池管理系統、開關電源和電機驅動等領域。其低電阻、高精度和高功率的特性使其成為BMS應用中電流感應的理想選擇。通過選擇合適的Bourns電阻產品，工程師們可以更好地優化電池管理系統的性能，提升電池的安全性和使用壽命。
（來源：WT文曄科技）
