【導讀】共射放大電路的反饋類型通常是電壓負反饋（Voltage Negative Feedback）。在共射放大電路中，將輸出信號通過一個反饋電阻連接到輸入信號源或輸入信號路徑，形成負反饋回路。負反饋通過將部分輸出信號反向傳輸回輸入端，可以對電路的增益、輸入/輸出阻抗、非線性失真等性能進行有效控制和調節。
一、共射極放大電路反饋類型是什么
共射放大電路的反饋類型通常是電壓負反饋（Voltage Negative Feedback）。
在共射放大電路中，將輸出信號通過一個反饋電阻連接到輸入信號源或輸入信號路徑，形成負反饋回路。負反饋通過將部分輸出信號反向傳輸回輸入端，可以對電路的增益、輸入/輸出阻抗、非線性失真等性能進行有效控制和調節。
共射放大電路的電壓負反饋有利于：
1. 改善增益穩定性：通過引入反饋，可以降低電路的增益震蕩和變化，提高系統的穩定性。
2. 擴展帶寬：負反饋可以增加共射放大電路的帶寬，使其能夠在更高的頻率范圍內正常工作。
3. 降低非線性失真：電壓負反饋可以減小共射放大電路的非線性失真，提高輸出信號的線性度。
4. 控制輸出阻抗：負反饋可以有效減小共射放大電路的輸出阻抗，提升電路的驅動能力。

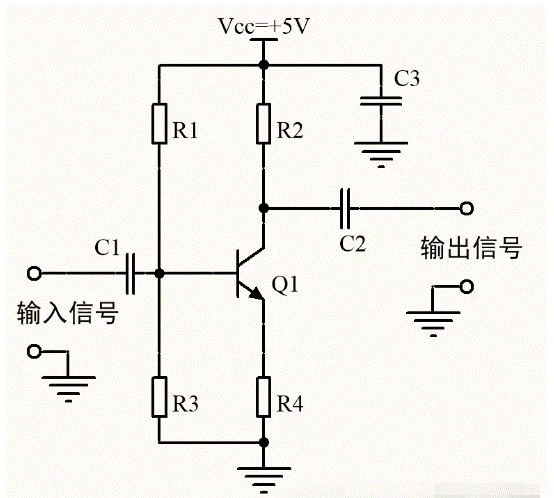

共射極放大電路
二、共射極放大電路反饋如何判斷正負極
在共射放大電路中，可以通過以下方法來判斷反饋的正負極：
1. 觀察輸出信號和輸入信號的相位關系：在共射放大電路中，通常輸入信號和輸出信號是反相的（180度相位差）。如果輸出信號與輸入信號相位相反，那么反饋是負反饋；如果輸出信號與輸入信號相位一致，那么反饋是正反饋。
2. 觀察反饋網絡的連接方式：正反饋和負反饋的連接方式有所不同。在共射放大電路中，如果反饋電阻連接在輸出端并返回到輸入端，形成閉環回路，那么這是負反饋；如果反饋電阻連接在輸出端但沒有返回到輸入端，或者連接在輸入端，那么這是正反饋。
3. 觀察反饋對系統特性的影響：正反饋和負反饋會對系統產生不同的影響。負反饋能夠穩定系統，提高線性度，改善輸出特性；正反饋則會引起系統的不穩定或震蕩，增加非線性失真。
共射放大電路的反饋類型通常是電壓負反饋，即輸出信號通過反饋電阻返回到輸入端。正反饋在共射放大電路中較少使用，因為正反饋容易導致系統的不穩定性和非線性特性。因此，共射放大電路一般是采用負反饋來實現對系統特性的控制和調節。
三、反饋的類型和計算
在共發射極放大電路中，反饋主要有三種類型：直流反饋、交流反饋和互調反饋。
1.直流反饋：直流反饋是指輸入信號在放大器內部產生的直流分量對輸出信號的影響。計算直流反饋的方法是將輸入信號的直流分量乘以放大器的跨導。
2.交流反饋：交流反饋是指輸入信號在放大器內部產生的交流分量對輸出信號的影響。計算交流反饋的方法是將輸入信號的交流分量除以放大器的交流開環增益。
3.互調反饋：互調反饋是指輸入信號的互調分量對輸出信號的影響。計算互調反饋的方法是將輸入信號的互調分量乘以放大器的互調響應。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
