簡單的保護，我們一般加個TVS之類的，當外部有瞬間高能量沖擊時候它能夠把這股能量抑制下來，雖然功率高，上千W都可以，但是維持抑制的時間很短很短，萬一器件損壞或者長時間工作電壓高于正常工作電壓的時候，就力不從心了。
So，只能設計一個智能點的電路了，參考一些資料，總結了下面的這個電路，不一定完美，大家可以評論區內留言改進。

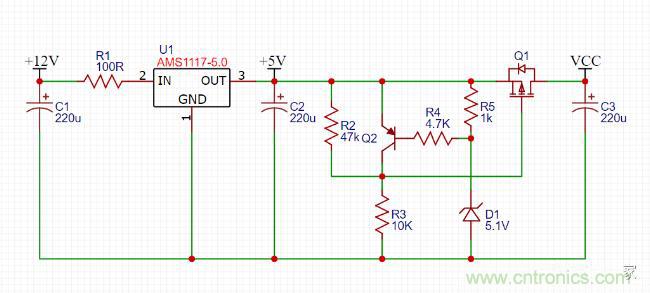

為了說明原理簡單花了一個原理圖，實際使用中大家可以靈活變化，輸入為12V電壓，如果后級用的電流比較小，可以直接用LDO降壓到5V，經過100歐的電阻可以為LDO分擔一點壓力，正常直接通過MOS給VCC供電，當電壓大于5.5V的時候，MOS管會把電路切斷。
原理分析

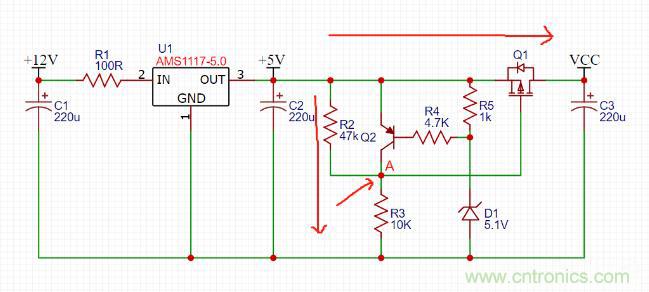

1、正常工作情況下，12V經過AMS1117，輸出電壓為5V，此時三極管Q2截止，A點電壓為R2以及R3的分壓，大概為0.87V，PMOS Vgs<-4V，PMOS導通，VCC正常供電；

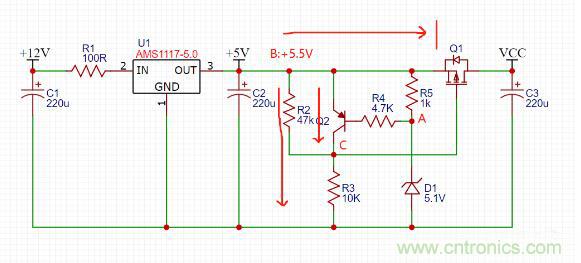

2、由于某些情況，比如AMS1117短路，或者其他原因使得+5V的電壓意外升高，比如B點電壓升高到5.5V，Q2基極A點因為有D1的限制，一直維持在5.1V，Ve>Vb，三極管就導通了，三極管導通后，C點電壓接近5.5V，Q1柵極電壓跟B點電壓接近，MOS管關閉，于是停止對VCC的電壓輸出，實現過壓保護。
實際使用中，可以根據自己的實際使用場景調整參數，符合自己的需求。
電壓檢測IC
有一類IC專門用于過壓保護，比如，HT7050A，如下圖所示，原理跟上面差不多。

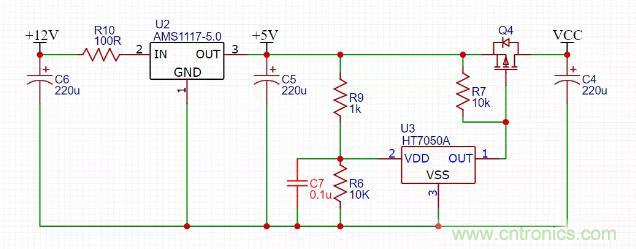

HT7050A，是一個5V電壓檢測的IC，VDD小于5V的時候，輸出低電平，大于5V的時候，輸出高阻抗。所以，結合R9跟R6的分壓電路，當輸出為5.5V時，U3的VDD為5V，當電壓再高的時候，就輸出高阻抗，關斷MOS，切斷電源。
