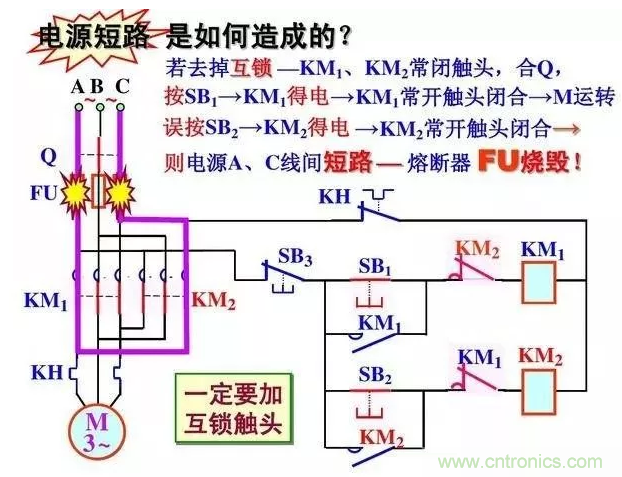

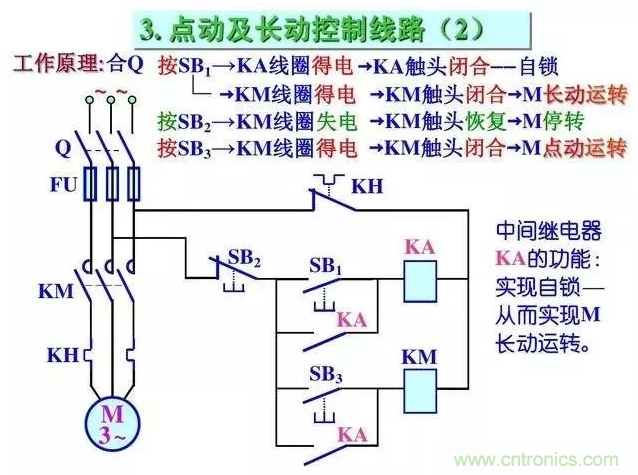

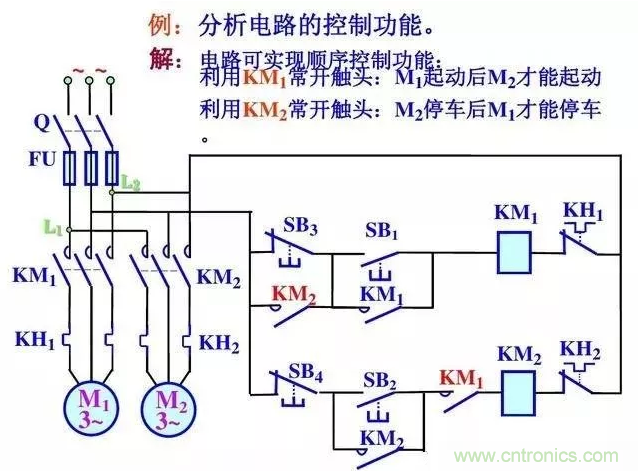

【導讀】電路圖對于電工而言，就像電筆一樣非常重要，可以不夸張的說：電路圖是一切自動化和智能化控制的基礎。如果沒有電路圖，那么電工技術幾乎寸步難行，因此熟練的讀懂和掌握基本的電路圖是每一個電工作業人員的基本技術要求?？墒菍τ趧側腴T學習電工的師傅而言，可能覺得電路圖非常難懂，不容易接受，今天我們就重點來看看電工作業中的幾個經典電路。
