【導讀】精密電阻一般是指精度高(萬分之一以上)、溫漂低(10ppm以下)及長期穩定性(年變化率小于50ppm)。從品種上講可以有金屬膜電阻、線繞電阻、金屬箔電阻。但從整體指標上看，金屬箔電阻明顯要比其它幾類電阻精密得多。
精密箔電阻技術由Felix Zandman博士于1962年發明，將大約3μm的鎳鉻合金箔片通過粘結劑貼在陶瓷基板上，得到一個接近零溫飄的電阻，在隨后發展的五十多年間，金屬箔電阻在要求高精度、高穩定性、高可靠性的應用方面遠遠超越其他電阻技術，滿足了各種行業的高端應用需求，如航空航天、軍用裝備、精密測量、醫療設備等領域。
無封裝外殼的金屬箔電阻的阻值是由覆著在基板上的金屬箔經過激光刻蝕形成的。因利用了基板與金屬箔不同的溫度系數，以及與粘合劑的相互作用，使得此種電阻的溫度系數可以做到非常低。個別因?yàn)槠涞钠桨褰Y(jié)構，使得其高頻特性也非常好。除此之外，還具有高精度、低功率系數、低電壓系數、低EMF、極好的長期穩定性、低噪聲等優點。
圖1：Vishay公司金屬箔電阻的結構及性能
以色列的Vishay(威世精密測量集團，包括被Vishay收購的AE)在精密金屬箔電阻技術上具有極大的優勢，其研發的Z-Foil金屬箔電阻技術在各項技術指標上大幅提高，如在-55℃～+125℃溫度范圍內、+25℃參考溫度下，Z箔電阻具有±0.2 ppm/°C 典型TCR。國內也有幾家企業可以生產金屬箔電阻，例如：中國的山東航天正和電子有限公司(原濟寧元器件三廠)、中國的北京718友晟電子有限公司(原北京718廠)也具有提供箔電阻的能力，以及濟寧天耕電氣有限公司等。
山東航天正和電子研制開發的RJ712型系列功率精密金屬箔電阻器具有功率從2W～100W的多種型號規格，其主導產品RJ711(RCK)電阻器已通過了“GB/T19001-2000”民品質量體系、“GJB9001A-2001”軍品質量體系和軍標生產線認證。
濟寧天耕電氣有限公司在高精密金屬箔RJ711,RJ712,RNG系列的基礎上，陸續推出金屬箔網絡電阻，金屬箔高功率300W無感電阻，金屬箔音頻電阻，圓柱狀功率型金屬箔電阻系列產品。金屬箔高功率300W無感電阻阻值范圍0.01R-1K范圍阻值，精度1%-0.5%，圓柱狀功率型金屬箔電阻功率1W-3W,精度最高可達0.002%，溫度系數最低2ppm。

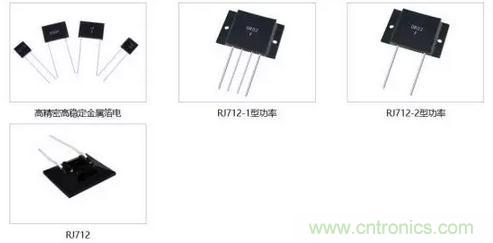

圖2：濟寧天耕電氣公司的精密金屬箔電阻產品
作為精密電阻，金屬箔電阻具有高精度、高穩定性、高可靠性，以下是其相比其他電阻的十大優勢特性。
1.極低的溫度系數（TCR）-極低溫漂是箔電阻天生的有點。
2.功率系數（PCR）-對電阻施加額定功率，阻值變化百萬分之一
3.快速熱穩定性-箔電阻可在1s內達到熱穩定狀態
4.高阻值精度-箔電阻調阻分辨率可達0.0005%
5.負載壽命穩定性-負載壽命穩定性是電阻長期可靠性的關鍵指標
6.快速響應時間-在高頻電路中，電阻呈現出串聯電感并聯電容
7.低噪聲-箔電阻電流噪聲小于-40dB
8.熱電勢效應——箔電阻熱電勢一般典型值為0.05μV/℃
9.更好的抗靜電能力-箔電阻具有電阻膜層厚（數μm）,耐熱性能好的特點
10.測不到的電壓系數-箔合金對電壓波動不敏感，在不同電壓水平的電路中，箔電阻有同樣的阻值，箔電阻的電壓系數為0.1 ppm/V
