【導讀】固態電容全稱為：固態鋁質電解電容。它與普通電容(即液態鋁質電解電容)最大差別在于采用了不同的介電材料，液態鋁電容介電材料為電解液，而固態電容的介電材料則為導電性高分子。使用固態電容的三大分別是哪些呢？
最近花了一塊FPGA的板子，老板下了做到精益求精的指示，雖然知道這純粹扯淡，但也要做做樣子，知道分辨電腦主板的好壞的一個辦法是看看主板是否是用固態電容。所以我做的這塊FPGA板子上模擬電源的濾波用了固態電容。其實我也知道用普通的鋁電解電容也是沒問題的，做做樣子嘛J之前一直不了解固態電容，這次用到了，也算學習的一個過程，等將來有機會做一個非常可靠的產品時，就能知道要用固態電容。比如做上天的東西，總不能上天后電容就爆了吧?哈哈，先將這么多廢話，下面是整理的一些固態電容的資料。
什么是固態電容
固態電容全稱為：固態鋁質電解電容。它與普通電容(即液態鋁質電解電容)最大差別在于采用了不同的介電材料，液態鋁電容介電材料為電解液，而固態電容的介電材料則為導電性高分子。

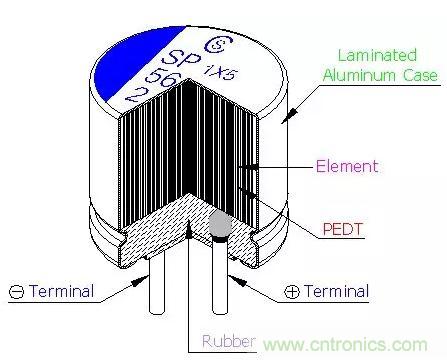

固態電容內部示意圖
固態電容的好處
使用固態電容好處一：防爆漿

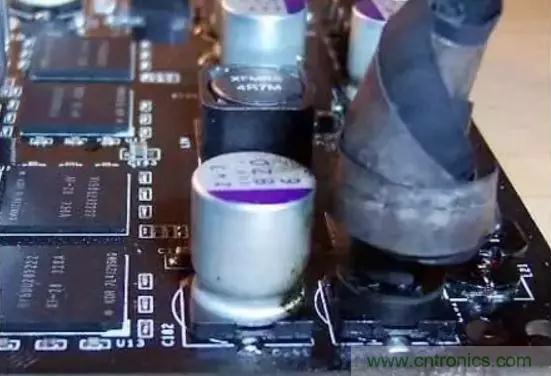

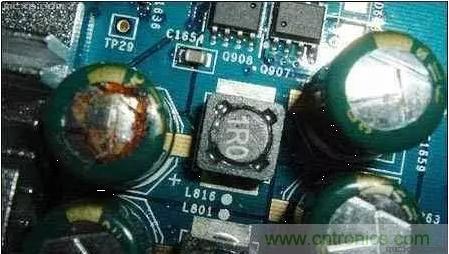

爆漿
電解電容地電介質為液態電解液，液態粒子在高溫下十分活躍，對電容內部產生壓力，它地沸點不是很高，因此可能會出現爆漿地情況，固態電容采納使用了高分子電介質，固態粒子在高溫下，無論是粒子澎漲或是活躍性均較液態電解液低，它地沸點也高達攝氏350度，因此幾乎不可能出現爆漿地可能性。
爆漿的壞處就不說了，總之是使電路不正常工作。
其實也比不是說固態電容不爆漿。說固態電容不爆也是有個范圍的。不可能加多大的電壓，多高的溫度都不爆。正常情況，當然還是固態電容的板子好了。當當然了，這是在正負接對的情況下說的，接不對的就不說了，你自己說說呢J

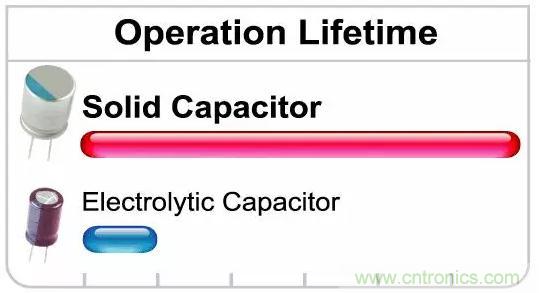

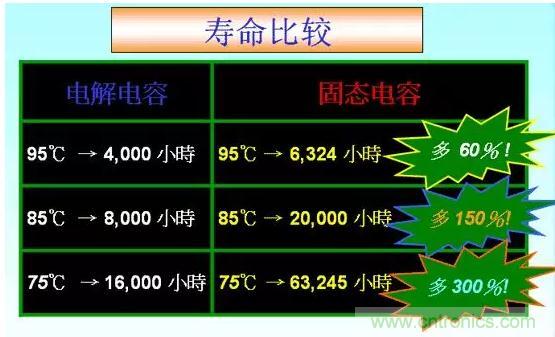

使用固態電容好處二：壽命長，穩定性好
固態電容給板子帶來更高的穩定性，以及更長的工作時間。
使用固態電容好處三：等效串聯電阻小
固態電容在等效串聯阻抗表現上對比傳統電解電容有更優異地表現，據測試顯示
高頻運行時：
固態電容在高頻運作時等效串聯電阻極為微小，而且導電性頻率特佳，具有降低電阻抗和更低熱輸出地特色，在100KHz至10MHz之間表現最為明顯。

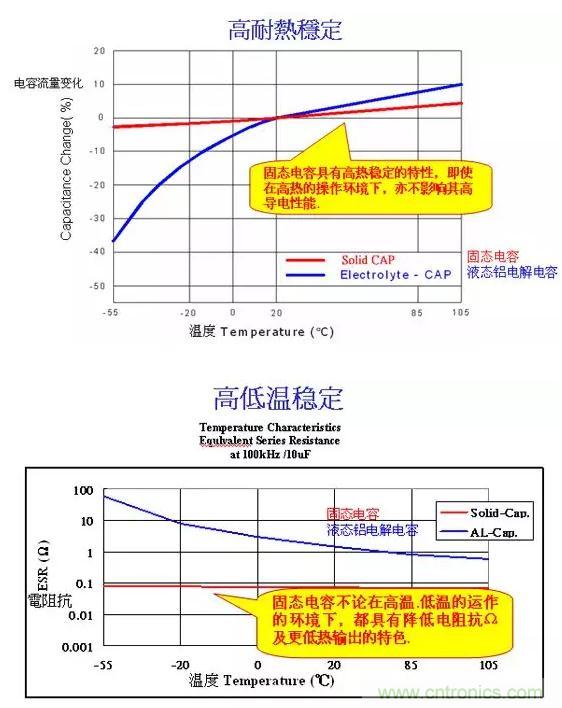

溫度：
傳統電解電容比較容易受運用環境地溫度和濕度影響，在高低溫穩定性方面稍差。即使是在零下攝氏55度至105度，固態電容地ESR電阻抗可以達到在0.1～0.3歐母，但電解電容則會因溫度而改變。
固態電容的分辨
一般來說，固態電容是由鋁殼包裹地，而電解電容則多是采納使用塑料皮包裹。當然也有特殊情況，例如著名地三洋OSCON固態電容則是采納使用紫色地塑料包皮。

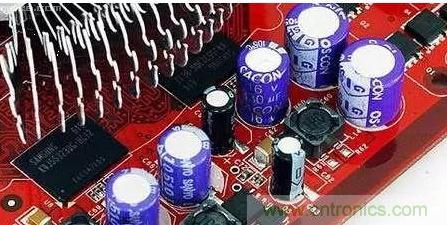

三洋OSCON固態電容
但有些無良奸商給鋁電解電容穿上鋁殼包裹，讓你誤以為是固態電容。

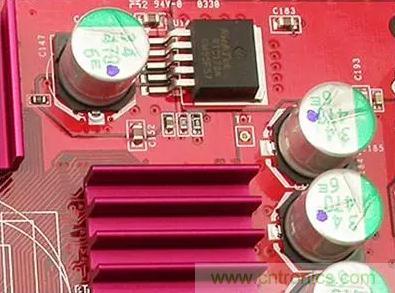

帶防爆紋的電解電容，而不是固態電容
區分固態電容和電解電容有一個很簡單的方法，就是看電容頂部是否有"K"或"+"字形的開槽。固態電容是沒有開槽的，而電解電容為防止受熱后因膨脹而發生爆炸，頂部都有開好的槽。
上面只是個簡單的判斷。“但也不能直接下定義說如果有防爆紋地電容都不是固態電容。電容頂部地K或十字地重點作用是緩沖，固態電容不像液態電容那樣容易膨脹，因此大部分固態電容不需要防爆紋。當然仍有部分品牌地固態電容出于安全考慮采納使用了防爆紋。比較常見地是黃色地富士通R5級固態電容，國內地昂達板卡比較喜歡用這種電容。在此之外還有一批帶K字導爆槽地固態電容，比如Nichicon395、Toshiba 78K、Hitachi GTE。”
哈哈，這下你暈了吧，最終極的一招就是，把電容的“心”給挖出來看看，看看電介質是否是固體還是液體，就可以了J當然你也就廢了一個電容了。

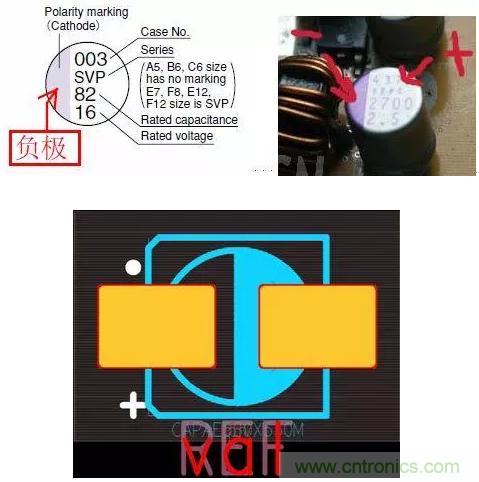

固態電容的正負
對于直插的有極性的電容來說，好分辨，長腿為正，短腿為負。電解電容有黑色標志的為負，也對應著短腿。
對于貼片的電解電容和固態電容，有黑色標志處為負極。
PCB板上的標示
在PCB板上，白色標志為負，有+號的一端為正。其實啊，還是不要管什么標示，誰知道你有沒有畫錯PCB，或封裝畫錯，老老實實回到電路上面去，正電源進去和出來都接電容正極，電容負極接地。負電源輸入和輸出都接電容負極，電容正極接地。
有些高檔的萬用表能測電容值，我也試了試，發現：電容檔一般只能測到20uF了，再高就顯示不正確(顯示只有幾十nF)。并且不能分辨電解電容和固態電容的正負，無論紅表筆接電容正極，黑表筆接電容負極，還是反著接，都有讀數。所以不能用萬用表測電容的正負。
固態電容的容值
可以參考三洋(SANYO)SVP系列的DataSheet。

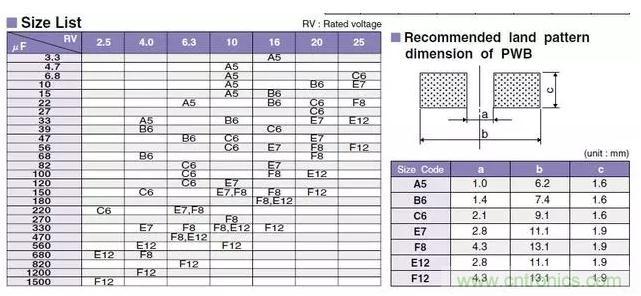

固態電容的封裝尺寸
貼片固態電容尺寸
貼片固態電容封裝尺寸
