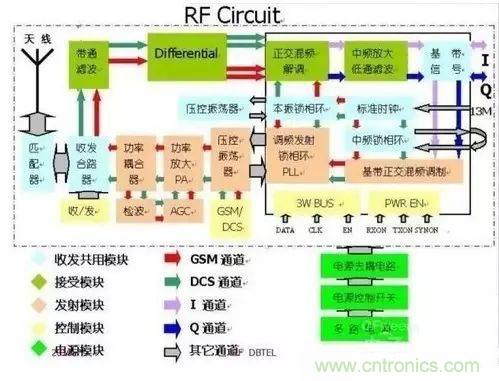

【導讀】隨著電路集成技術日新月異的發展，射頻電路也趨向于集成化、模塊化，這對于小型化移動終端的開發、應用是特別有利的。目前手機的射頻電路是以 RFIC 為中心結合外圍輔助、控制電路構成的。射頻電路中各典型功能模塊的分析是我們討論的主要內容。
Outline收發器（Transceiver）鎖相環（PLL）功率控制環路（APC）收發雙工器（Diplexer）衰減網絡（Attenuation）匹配網絡（Matching）濾波網絡（Filter）平衡網絡（Balance）其它

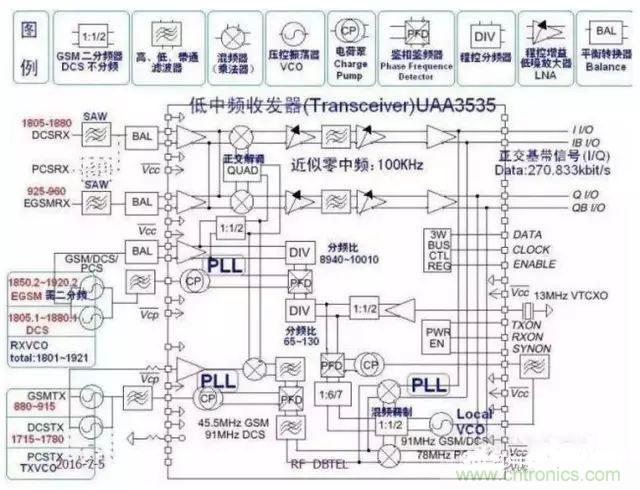

1.收發器（Transceiver）收發器即調制解調器調制：發射時基帶信號加載到射頻信號解調：接收時射頻信號過濾出基帶信Transceiver根據其工作頻率可分為：單頻、雙頻、三頻等Transceiver根據其中頻特征可分為有中頻、零中頻、近零中頻等以DB2009為例介紹Transceiver UAA3535的內部結構UAA3535是近零中頻收發器，它最多可以作三頻收發它內部有：三個PLL（包括一個內置VCO）、正交混頻解調器、可控增益低噪放大器、混頻調制器等它需外接：13MHz參考基準時鐘、RXVCO、TXVCO、基帶控制信號等我們需要研究其內部各重要節點的頻率、帶寬，信號轉換的流程等細節

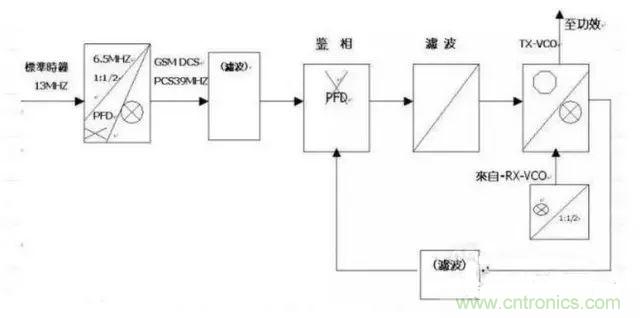

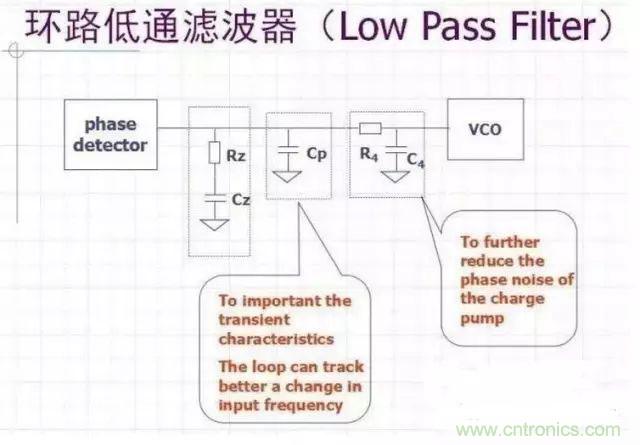

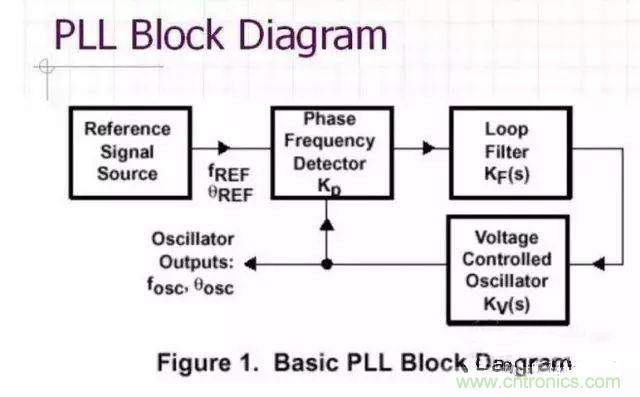

2.鎖相環（PLL）鎖相環四個基本構成元素：鑒相器（PD）鑒頻器（FD）鑒相鑒頻（PFD）：PD/FD/PFD是一個相位/頻率比較裝置，用來檢測輸入信號與反饋信號之間的相位/頻率差環路濾波器Loop Filter（LP）：LP一般為N階低通濾波器電壓控制振蕩器（VCO）：VCO是一個電壓--頻率變換裝置 ，輸出振蕩頻率應隨輸入控制電壓線性地變化參考信號源（Reference signal source）：參考信號源提供與反饋信號鑒相鑒頻用的對比輸入信號
鎖相環路的性能鎖相環的基本性能包括捕獲過程與同步。（1）捕獲過程的性能指捕獲帶和捕獲時間。捕獲帶指環路能通過捕獲過程而進入同步狀態所允許的最大固有頻差捕獲時間是環路由起始時刻到進入同步狀態的時刻之間的時間間隔Frequency deviation capability 》》 the max. PLL capture range（2）環路鎖定之后穩態頻差等于零，進入同步狀態。穩態相差通常總是存在的，它是一個固定值。環路的跟蹤性能輸入信號變化越快，跟蹤性能就越差。暫態相位誤差和穩態相位誤差的大小，是衡量環路線性跟蹤性能好壞的重要標志。環路噪聲性能噪聲包括輸入噪聲與諧波干擾和內部噪聲與諧波干擾，壓控振蕩器內部的噪聲是主要的噪聲源。環路捕獲性能捕獲帶越寬越好，捕獲時間越短越好，可提高環路的增益K或者增加濾波器的帶寬，但加大環路增益或濾波器帶寬往往是與提高環路的跟蹤性能和濾波性能的要求相矛盾。采用輔助捕獲的方法達到目的。包括輔助鑒頻和鑒頻鑒相，變帶寬和變增益等。

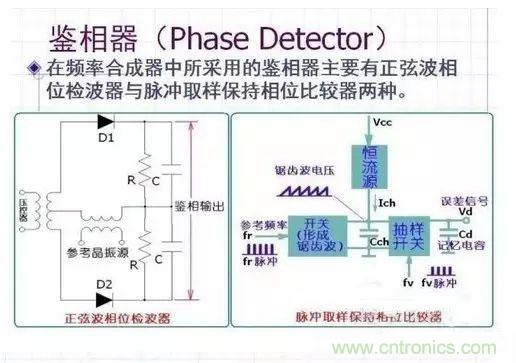

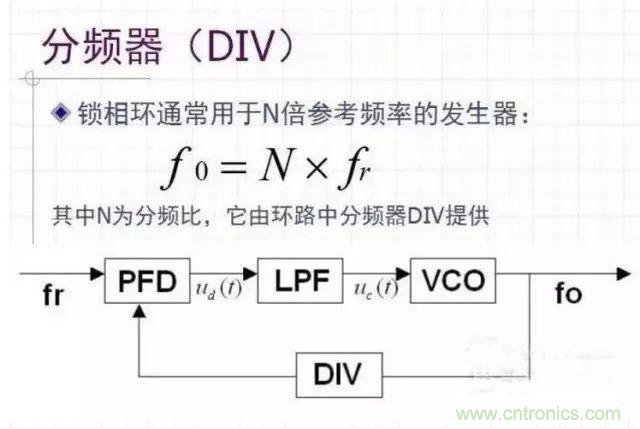

基本構成電路分析鑒相器（Phase Detector）電荷泵——環路低通濾波器（Charge Pump——Loop Filter ）壓控振蕩器（Voltage Controlled Oscillator）分頻器（DIV）
VCO的選擇要素:● High spectral purity● Linear voltage-frequency transfer characteristic● Good frequency stability to temperature● Frequency deviation capability 》》the max. PLL capture range● Time response● Low power consumption and Output level● Output harmonic level and tuning sensitivity● Phase noise

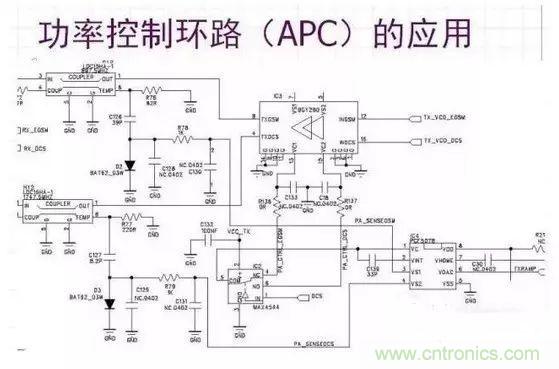

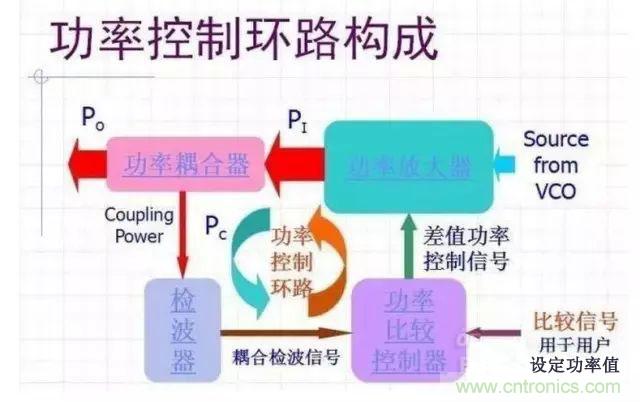

3.功率控制環路（APC）功率控制環路構成：功率放大器（Power Amplifier）、功率耦合器（Power Coupler）、功率檢波器（Power Detector）、功率比較、控制器（Power Comparator&Controller ）。這樣構成的環路可以將功率較穩定的控制在我們的設定值上，這個設定值可以隨時間根據需要不斷變化。
功率放大器（Power Amplifier）目前手機用PA一般是厚膜模擬電路制成，它要求將低功率射頻信號線性無失真的放大到一定功率值。它的主要參數有：● 工作頻率、帶寬；● 最大線性輸出功率（壓縮點）；● 線性放大對輸入功率要求；● 輸入、輸出需要的匹配阻抗；● 工作電源及電壓、電流的要求；● 控制信號的形式及要求；● 噪聲特性等等。

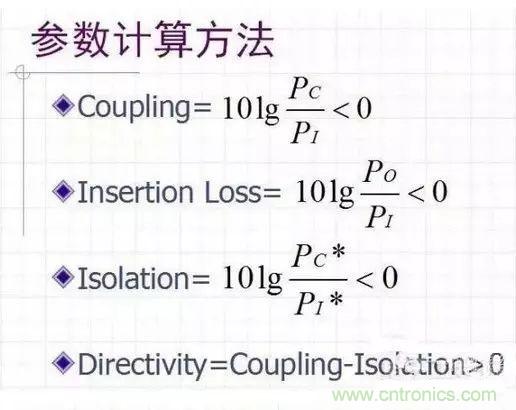

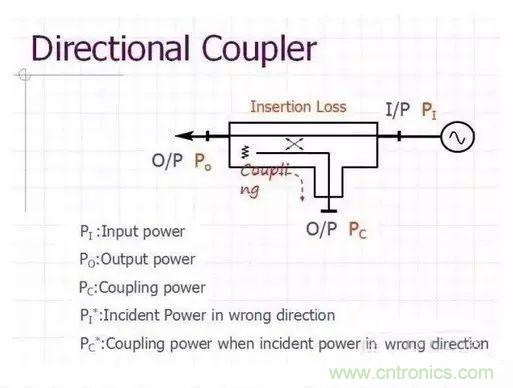

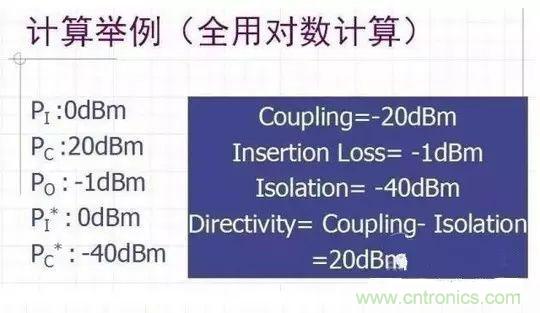

功率耦合器（Power Coupler）為了達到功率控制，我們需要使用到的功率傳感器就是功率耦合器，一般為Directional Coupler。它的主要參數有：詳見其LDC Data Sheet● 耦合量（Coupling）● 插入損耗（Insertion Loss）● 隔離度（Isolation）● 方向性（Directivity） ［單位（dB）］
負包絡檢波的對二極管要求：檢波二極管D以P極為輸入端檢波二極管的極電容要求較小的肖特基二極管，若極電容過大，將會使負包絡過多的耦合流失到低，導致檢波效果變差。
