【導讀】buck電路也屬于開關電源。通過在MOS管Q上加上開關信號PWM，控制開關管的導通與關斷，是電感和電容充放電，這里采用的二極管是肖特基二極管，其特點是快速恢復。相對于普通的二極管，普通的二極管會因為開關頻率高產生漏電發熱大而被燒毀。
科普一下，在開關電源中，單管DC/DC轉換器共有六種，即降壓式（Buck）DC/DC轉換器 ，升壓式（Boost）DC/DC轉換器、升壓降壓式（Buck Boost）DC/DC轉換器、Cuk DC/DC轉換器、Zeta DC/DC轉換器和SEPIC DC/DC轉換器。在這六種 單管DC/DC轉換器中，Buck和Boost式DC/DC轉換器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC轉換器是從中派生出來的。
伏秒原則：處于穩定狀態的電感，開關導通時間（電流上升段）的伏秒數須與開關關斷（電流下降段）時的伏秒數在數值上相等，盡管兩者符號相反。
公式：ΔVon ·Ton = ΔVoff ·Toff

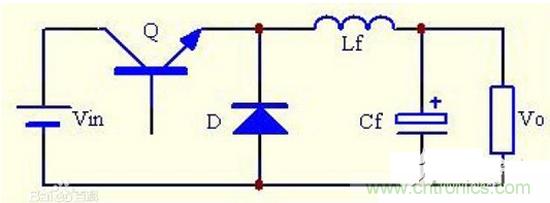

所以我們可以退出buck電路：
（Vin-Vo）*DT=Vo*（1-D）T
Vo=Vin *D
D是占空比，這里表達的就是電感充電電壓（Vin-Vo）和充電時間的乘積等于電感放電的電壓（Vo）乘以放電的時間。
所以通過控制占空比就可以實現降壓的目的。
從另外一個角度分析，電感和電容組成了低通濾波器，使輸出電壓盡可能的是直流分量，電感不斷的續流，保證電流的連續，電容保證輸出電壓的穩定。
MP1584的典型應用電路圖，在平板設備上用過。
輸入電壓范圍是4.5-28V輸出最大電流3A。
可配置輸出1.8V，3V，5V等的典型電壓。在上圖中D1，L1，C2組成了典型的buck回爐，可以看出D1的電路符號是肖特基二極管。
