【導讀】運算放大器在深度負反饋條件下，很容易產生自激振蕩。為了使放大器能穩定工作，需要外加一定的相位補償網絡，以消除自激振蕩。小編看了很多運放自激震蕩的資料，得到了一些總結如下。
一.運放振蕩兩個條件
1、環路增益大于1(|AF|>1)
2、反饋前后信號的相位差在360度以上，附加相位180以上(由于負反饋接反向端)。

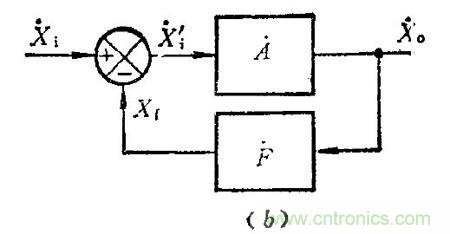

A(開環增益) = Xo/Xi
F(反饋系數)=Xf/Xo
二. 運放震蕩判斷方法

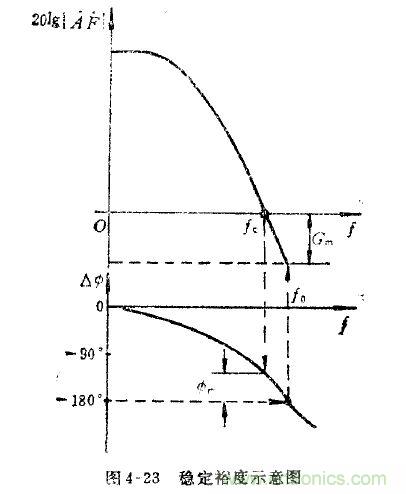

常用的是相位裕度，即20lg|AF|=0時，相位偏移是否超過180
三. 消除自激的方法
由自激震蕩條件可知，消除震蕩可從兩個方面著手：
(一)減少環路增益(但該方法增加了運放增益誤差)
對運放來說，就是減少反饋系數F，換句話說，F越大，產生自激震蕩的可能性越大。對于電阻反饋網絡，F的最大值是1，F=1的典型電路就是電壓跟隨電路。這就是電壓跟隨運放易震蕩原因(這也是我們常常會看到運放手冊標有單位增益穩定說明的原因，但電壓跟隨的增益誤差較小)。
這也是對于電壓反饋來說，容性負載驅動能力隨閉環增益成比例增加。所以，如果閉環增益為1時，VFA可穩定驅動100pF容性負載，那么閉環增益為10時，便能驅動1000pF容性負載
但由于設計原因，閉環增益的大小通常不是能夠隨便改變的，故該方法適用性不強。
(二 )增大相位裕度
相位補償：
按補償原理分滯后補償、超前補償及滯后一超前補償

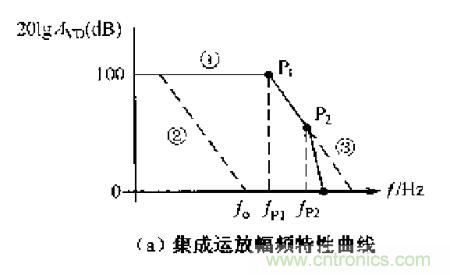

滯后補償:凡是使相移滯后的補償即被稱為滯后補償。滯后補償使主極點頻率降低，即放大器頻帶變窄。(類似RC低通濾波)----------曲線②
超前補償:凡是使相移超前的補償即被稱為超前補償，超前補償使幅頻特性曲線出現零點,即放大器頻帶變寬 (類似RC高通濾波)-----曲線③
對于負載存在的容性(CL)，環路增益在輸出電阻和CL的作用下降低。同時，相位和增益之間不再有比例關系，相位滯后成為決定性因素。

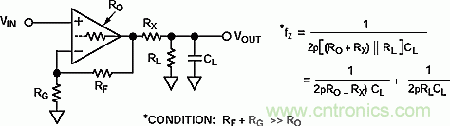

1. 環路外補償--超前補償(適用小容性負載<1500pf或負載阻抗一定 )
在運放的輸出端和負載電容之間串入一個電阻RX，一般而言它的阻值為10-100歐姆。

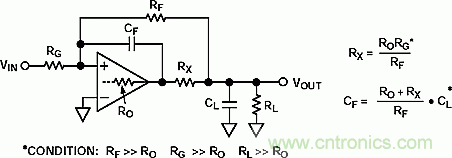

2. 環路內補償--超前補償(適用大容性負載>1500pf或負載阻抗不定 )
Rx在運放反饋環路以內，同時在反饋電阻上并聯一個反饋電容(該電容可消除運放輸入電容及雜散電容形成極點)，一般而言：Rx=50～200Ω，Cf約為3～10pF
