【導讀】本篇文章主要為大家介紹了一種高壓倍壓的整流試驗，并對試驗當中的不足和失敗的原因進行了分析。希望大家在看過本篇文章之后，能對高壓倍壓整流有進一步的理解，積累更多的知識。
在電子電路設計當中，存在交流電向直流電的轉換。這種轉換當中的功率流是由電源轉向負載的，這種現象稱之為整流。整流在電路設計當中非常常見，本篇文章將對高壓整流進行試驗操作，并附上簡單的講解。
本試驗使用了電子管上的電源變壓器，上海儀表變壓器廠出品，BD-84-3，低壓5V、6.5V、10V、16V、22V，高壓110V、130V、300V。

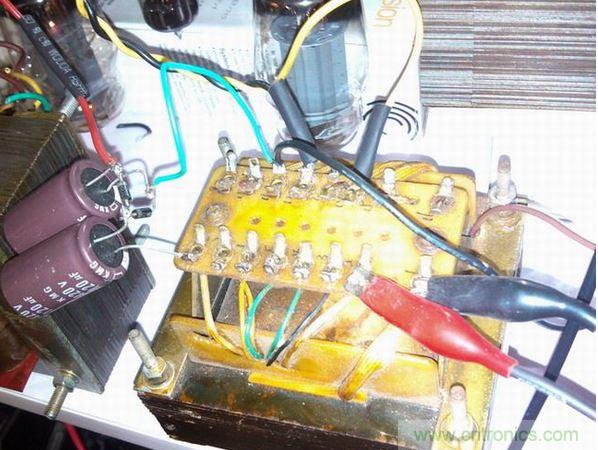

接上6P3P膽機，300V繞組橋式整流，帶載后電壓跌落至250V左右，這個繞組線徑太細，果斷放棄。從外觀看130V繞組線徑比較粗，大概0.5mm左右，帶個三四百毫安是沒問題的。于是接成倍壓整流試了試，電路圖如下：

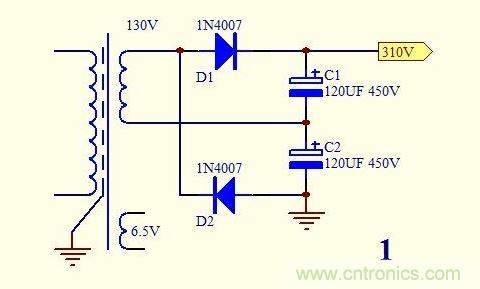

圖1 二倍壓圖電路

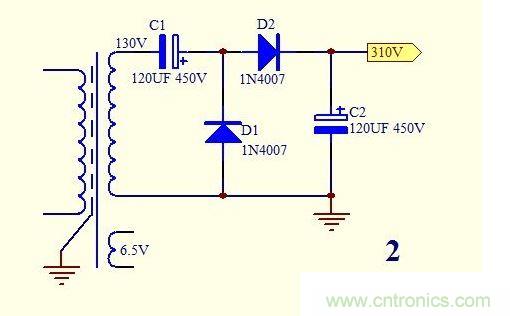

圖2 多倍升壓電路

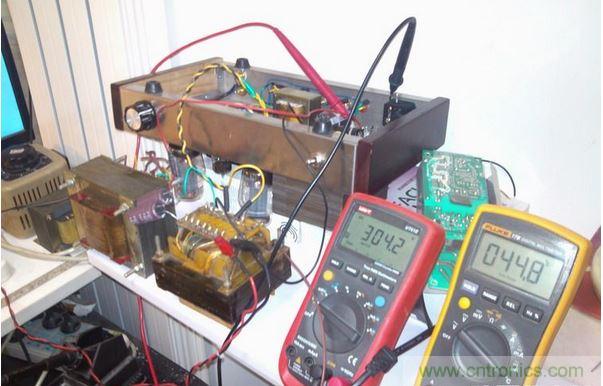

帶載后高壓310V(電源入端接有調壓器，儀表顯示的電壓稍低是因?yàn)榕钠瑫r(shí)電源電壓調的稍低)，測試兩小時，變壓器45度左右。旁邊144鐵芯的大變壓器溫度能到50度，相較而言還是不錯的。
[page]
測試參數
空載AC--134V，DC--380V。
帶載AC--129V，DC--310V。
基本與全波、橋式整流的計算公式差不多，電壓值乘2。
空載U=2√2E，滿載U=2*1.2*E。
6P3P單端最近當負載用，用各種電源反復試驗。變壓器+膽管整流、變壓器+晶體管全波整流、好幾種開關電源，這次又用了倍壓整流，從發出的聲音上來聽沒什么變化。
試驗失敗原因
回到前文，圖1是標準的二倍壓圖，其中零件承受的功率負載都是差不多的。圖2是多倍升壓電路的簡化圖，這種電路在教科書中并不多見，圖中數個二極管不應如書上那樣使用同一型號。第一個電容最好用AC電容，最終升壓點電流為1A。那首個二極管必需是7--10A的二極管，然后遞減。
如果按照教科書的指導，都使用1N4007的話，二極管是會出現不斷爆管的現象的。
同樣，在圖2或多倍倍壓整流中，所用的儲能電解也不能象教科書和BD上所說，用數個等容的電解。而應首個儲能電容的容量是n倍壓整流的n，是末級儲能電容的容量的n倍。否則電路壓降大得不能實用。這兩點也是很多人做高倍倍壓電路失敗的原因。
至于圖1和圖2的不同，這里我們也做一下講解。
圖1相當于全波整流，C1、C2并聯后的電容C上的波紋頻率100Hz，頻率高但濾波容量小。
圖2相當于半波整流，波紋頻率50Hz，但“終端”濾波電容容量是圖1的兩倍，頻率低濾波容量大。
綜合起來看，兩個因素相抵，波紋相差不大。老電視用圖1電路，猜測更多的是因?yàn)楫?dāng)初高壓電解的參數不容易做得太高，耐壓高成本也高。圖1電容耐壓只需要圖2的一半即可。膽機電路電流小，現在的電解電容價格也低，2倍壓用哪個電路問題都不大。
