【導讀】人們日益重視電子產品在靜電釋放（ESD）情況下的可靠性。 在IC芯片制造間、電路板安裝車間以及工作現場，ESD對終端產品的長效功能始終存在威脅。
什么是ESD？
靜電放電（ESD）是兩個物體之間的電荷轉移現象。 最常見的實例就是當人走過地毯，然后觸碰門的把手或文件柜等金屬物體時出現的靜電沖擊。 在觸碰點可以感覺到“沖擊”，通常伴隨有微小的火花和噼啪聲。

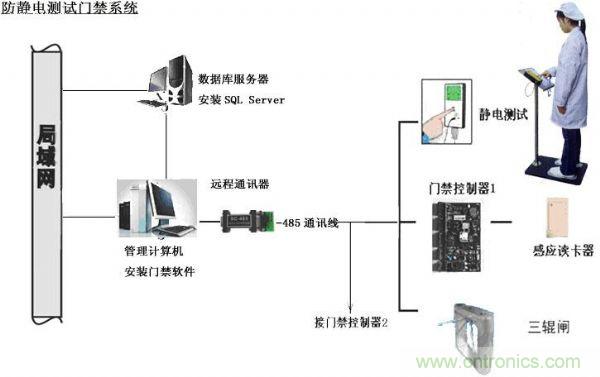

圖一 什么是ESD
ESD事件的產生過程從靜電的生成開始。 當一種材料（本例中為人的鞋底） 與另一種材料（覆蓋地毯的地面）接觸后再分離時，就會產生一種電荷不均衡現象。 鞋底與地毯之間相互接觸會使人的體表形成電子堆積，而地面由于釋放電子而帶上正電。
靜電達到峰值前或人體與不同電勢的物體表面（本例中為金屬文件柜）接觸前，其靜電不斷聚集。 然后，靜電在靜電放電事件中從人體轉移走。
ESD不同于其他常見的過壓事件（開關和瞬態浪涌），因為發生ESD時，電流和電壓從零變為最大值的時間非常短暫。 ESD事件的上升時間短于1納秒，而其他瞬態現象中達到峰值的時間則長于1微妙。
國際電工委員會（IEC）已開發出人為ESD事件的模型。該模型用于IEC測試，以確定（計算機、網絡、手機、機頂盒等）是否存在ESD隱患。 測試規格量化了將ESD導入系統的方法以及定義ESD事件的各種電壓和電流。 請再次留意ESD的上升時間有多快！
圖二 ESD警示圖標
ESD抑制解決方案
靜電放電（ESD）危險與抑制簡介
人們日益重視電子產品在靜電釋放（ESD）情況下的可靠性。 在IC芯片制造間、電路板安裝車間以及工作現場，ESD對終端產品的長效功能始終存在威脅。
[page]
生產環境中的電路保護
在制造車間和電路板組裝場所，人們通常使用兩種策略來抑制ESD。 首先，在設計時將ESD保護結構融合到集成電路中。 其次，通過防靜電服裝和環境改善（濕度/電離控制）等措施進一步增強對靜電放電的耐受性。 如果執行得當，這些措施可以確保人體模型（HBM）、機器模型（MM）和充電裝置模型（CDM）等ESD保護收到良好的效果。

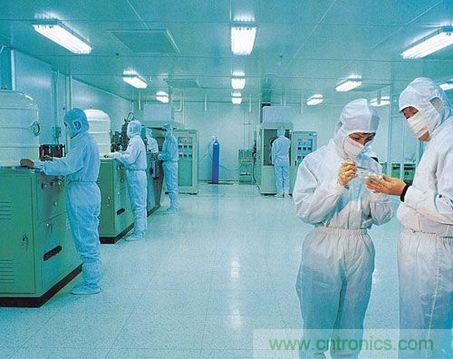

圖三 生產環境中的電路保護
終端產品使用中的電路保護
能在HBM/MM/CDM情況下安全使用的電路難以保證其在實際ESD情況下依然沒有問題；終端產品（PDA、計算機、手機等）可能深受ESD影響。 如IEC 61000-4-2試驗規范中列出的由用戶造成的ESD事故遠比生產車間/組裝廠的ESD事故嚴重。
圖四 終端產品使用中的電路保護
由于電壓和電流的應力增加，用戶造成的ESD事件可能引起IC的電氣擾亂或徹底損壞。 通常采用抑制類產品來提高IC對用戶造成的ESD事件的耐受性。 這些裝置強化了IC板載ESD的能力，因此中斷產品即使在嚴重的靜電放電情況下也依然可以可靠地發揮作用。
ESD應用知識
為使電路設計師找到與其設計電路的特征最匹配的抑制方案，開發廠商一般提供徹底的應用支持技術，并生產了基于陶瓷技術、硅控技術和聚合體技術的若干系列的ESD抑制產品。
因為所有設備和電路都有所不同，所以無法使用單一的瞬態電壓抑制技術來解決所有問題。 瞬態電壓抑制器需要考慮的一些重要因素（因采用的技術而異）包括電容、泄露電流、箝位電壓和封裝外形。
