【導讀】過壓保護電路是我們經常用到的電路保護設計手段之一，當輸出過壓時，可以用來防止損壞后級用電設備。今天小編給大家帶來的是輸出過壓保護電路原理圖的詳細講解，讓你天天漲姿勢！
輸出過壓保護電路的作用是：當輸出電壓超過設計值時，把輸出電壓限定在一安全值的范圍內。當開關電源內部穩壓環路出現故障或者由于用戶操作不當引起輸出過壓現象時，過壓保護電路進行保護以防止損壞后級用電設備。應用最為普遍的過壓保護電路有如下幾種：
1、可控硅觸發保護電路：
如上圖，當Uo1輸出升高，穩壓管(Z3)擊穿導通，可控硅(SCR1)的控制端得到觸發電壓，因此可控硅導通。Uo2電壓對地短路，過流保護電路或短路保護電路就會工作，停止整個電源電路的工作。當輸出過壓現象排除，可控硅的控制端觸發電壓通過R對地泄放，可控硅恢復斷開狀態。
2、光電耦合保護電路：

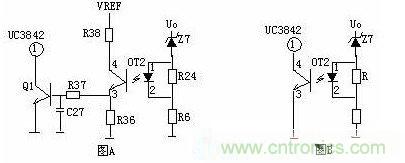

如上圖，當Uo有過壓現象時，穩壓管擊穿導通，經光耦(OT2)R6到地產生電流流過，光電耦合器的發光二極管發光，從而使光電耦合器的光敏三極管導通。Q1基極得電導通， 3842的③腳電降低，使IC關閉，停止整個電源的工作，Uo為零，周而復始
3、輸出限壓保護電路
輸出限壓保護電路如下圖，當輸出電壓升高，穩壓管導通光耦導通，Q1基極有驅動電壓而道通，UC3842③電壓升高，輸出降低，穩壓管不導通，UC3842③電壓降低，輸出電壓升高。周而復始，輸出電壓將穩定在一范圍內(取決于穩壓管的穩壓值)。
4、輸出過壓鎖死電路：

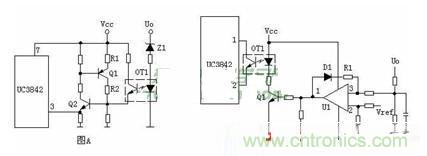

圖A的工作原理是，當輸出電壓Uo升高，穩壓管導通，光耦導通，Q2基極得電導通，由于Q2的導通Q1基極電壓降低也導通，Vcc電壓經R1、Q1、R2使Q2始終導通，UC3842③腳始終是高電平而停止工作。在圖B中，UO升高U1③腳電壓升高，①腳輸出高電平，由于D1、R1的存在，U1①腳始終輸出高電平Q1始終導通，UC3842①腳始終是低電平而停止工作。
